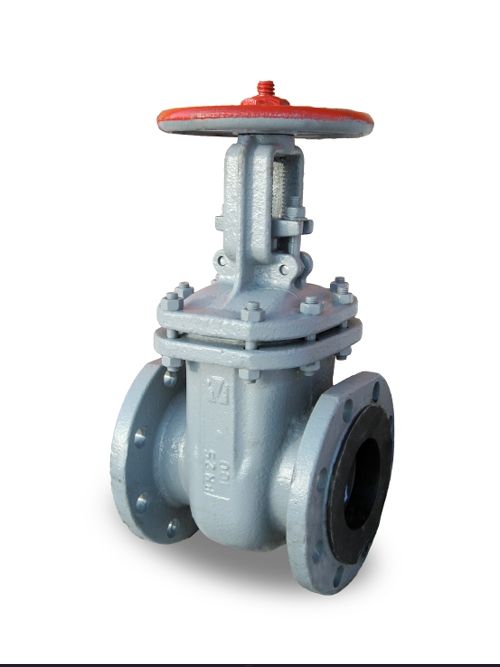

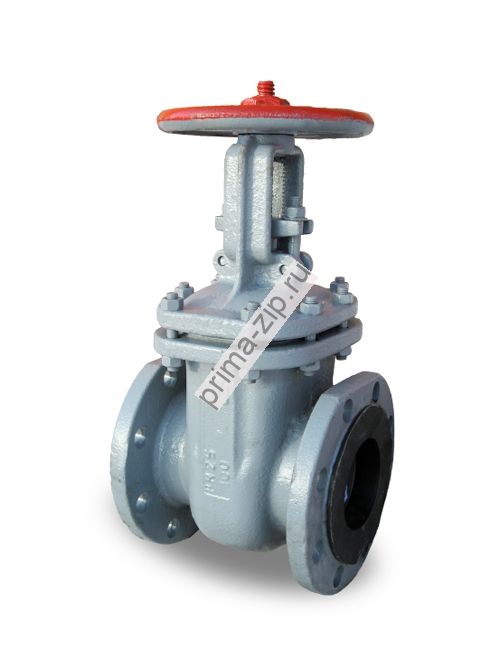

Задвижка стальная фланцевая 30с64нж Ду350

Задвижка стальная фланцевая 30с64нж Ду350
  • Цена сейчас: 0 руб. /шт с НДС
Высокопрочные задвижки серии 30с64нж предназначены для эксплуатации в самых жёстких условиях. Конструкция устройства рассчитана на давление рабочей среды до 25 кгс/см2 (2,5 МПа). Запорная арматура данной серии применяется на трубопроводах диаметром 50—300 мм в магистралях транспортировки неагрессивных жидкостей и газов при температуре -40 оС— 450 оС.

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 руб.
Вариант 2: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 руб.
Вариант 3: Ваш вариант доставки .
Стоимость доставки: 0 руб.

Описание Задвижка стальная фланцевая 30с64нж Ду350

Название: Задвижка клиновая литая

Таблица-фигура: 30с64нж

Нормальное давление: 0.0 до 25.0

Рабочая среда: газ, вода, пар, жидкие нефтепродукты

Температура рабочей среды, С°: до 425

Материал корпуса: углеродистая сталь

Присоединение: под приварку, фланцевое по ГОСТ 12815-80

Конструктивные особенности 30с64нж

Корпус и силовые элементы задвижек с выдвижным штоком изготовлены из высокопрочной кованой стали. Основные особенности конструкции:

  • запорное устройство выполнено в виде двухдискового клина;
  • высокая стойка бугеля обеспечивает защиту зоны подшипника от влияния низких температур;
  • запорное устройство клинового типа перемещается по направляющим планкам;
  • проваренные сёдла и швы обеспечивают минимальное усадочное напряжение;
  • преобразование вращения маховика в поступательное движение затвора производится с помощью резьбовой втулки, закреплённой в подшипнике игольчатого типа;
  • для исключения изгибающих нагрузок на шток (шпиндель) предусмотрена специальная Т-образная прямоугольная головка;
  • уплотнительные поверхности запорных дисков оснащены наплавками из высоколегированной стали;
  • для обеспечения герметичности устройства в конструкции предусмотрены уплотнительные кольца, сальники и асбестовые прокладки;
  • типовое соединение с трубопроводом — фланцевое, при необходимости возможна приварка.

Материальное исполнение 30с64нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: латунь ЛС59-1
  • 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 11. Маховик: сталь25Л
  • 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 15. Наплавка на клине: 13Х25Т, 10Х17Т

Габаритные размеры 30с64нж

Диаметр, мм L, мм D, мм D1, мм n d, мм H, мм H1, мм DO
50 180 160 125 4 18 291 349 160
80 210 195 160 8 18 336 419 160
100 230 230 190 8 22 385 485 210
150 403 300 250 8 26 558 709 320
200 419 360 310 12 26 685 892 320
250 457 425 370 12 30 854 1110 400
300 500 485 430 16 30 998 1307 460

Преимущества 30с64нж

  • высокопрочная герметичная конструкция;
  • свободный доступ для обслуживания и ремонта ходового узла;
  • минимальный износ сальниковых уплотнителей;
  • универсальность монтажа по отношению к направлению потока рабочей среды;
  • высокая надёжность сальников и резьбовых пар;
  • длительный срок службы.

Благодаря уникальным эксплуатационным характеристикам задвижки 30с64нж незаменимы при обустройстве трубопроводных магистралей химической, нефте— и газоперерабатывающих отраслей, в системах отопления жилых и производственных помещений и так далее. В качестве недостатков устройств данной серии можно назвать сравнительно низкую скорость перемещения запорного клина, а также относительно крупные габариты и большую массу.
