Запасные части для компрессора 4ВУ1-5/9
Описание Запасные части для компрессора 4ВУ1-5/9
Компрессор воздушный 4ВУ1-5/9
(4ВУ1-5/9М, КСЭ, КСЭ 5М)
запасные части для компрессора 4ВУ1-5/9
В силу своей простоты и надежности широко применяется для снабжения сжатым воздухом различных механизмов и установок в нефтяной, газовой, химической, металлургической, машиностроительной, горнодобывающей отрослях.
Комплектация компрессора 4ВУ1-5/9
1. компрессор 4ВУ1-5/9М4 – компрессор полной комплектации с электродвигателем и радиатором на металлической раме, со щитом управления и щитом манометров.
2. компрессор 4ВУ1-5/9М3 – компрессор с радиатором без электродвигателя на раме, со щитом управления и щитом манометров.
3. компрессор 4ВУ1-5/9М8 – компрессор 4ВУ1-5/9М4 который оснащен системой подогрева масла в картере и автоматикой, обеспечивающей контроль этой системы.
4. компрессор 4ВУ1-5/9М6 – компрессор без электродвигателя, радиатора, рамы, щита управления и щита манометров.
|
Модель |
Производительность, м3/мин |
Давление конечное абсолютное, кгс/см2 |
Мощность электродвигателя, кВт |
Частота вращения вала об/мин |
Масса, кг |
Габаритные размеры, мм |
|
4ВУ1-5/9 |
5 |
9 |
37 |
735 |
1230 |
2030х960х1340 |

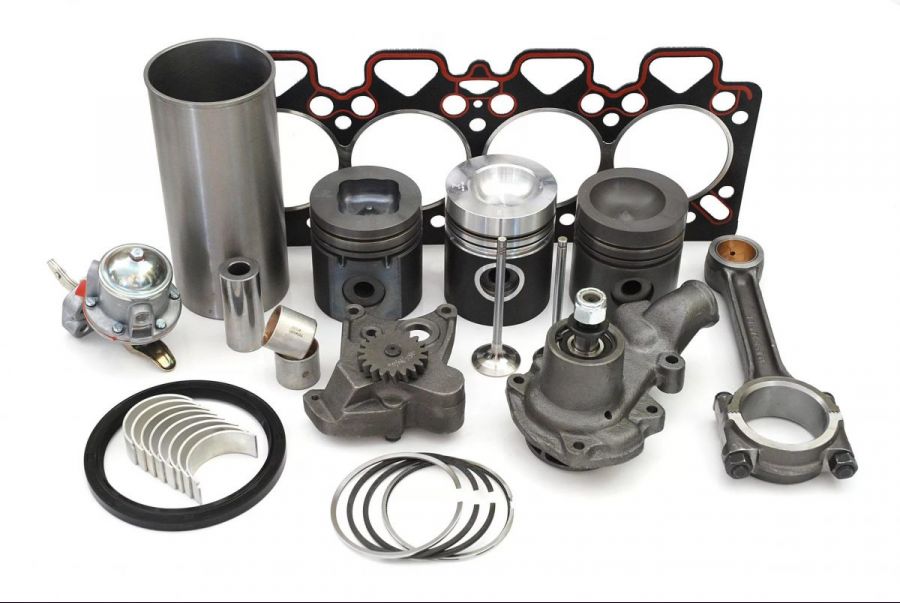

ЗАПАСНЫЕ ЧАСТИ К КОМПРЕССОРУ 4ВУ1-5/9:
| Наименование | Потребность на компрессор | |
| Блок цилиндров 1 ст. | К5А.01.04.001 | 1 шт. |
| Блок цилиндров 1 ст. | 06-10 | 1 шт. |
| Блок цилиндров 2 ст. | К5А.01.05.001 | 1 шт. |
| Блок цилиндров 2 ст. | 06-11 | 1 шт. |

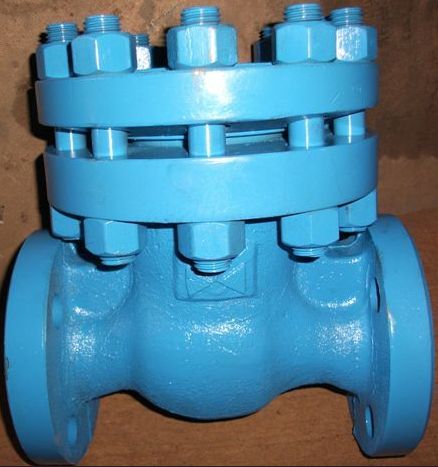

| Клапан обратный | ВУ6.03.01.000сб | 1 шт. |
| Клапан перепускной | К5А.04.04.000 | 1 шт. |
| Клапан предохранительный 1 ст. | К5А.04.05.000 | 1 шт. |
| Клапан предохранительный 2 ст. | К5А.04.05.000-01 | 1 шт. |
| Клапанная коробка 1 ст. | К5А.01.10.001 | 1 шт. |
| Клапанная коробка 2 ст. | К5А.01.11.001 | 1 шт. |
| Коленвал | 302-6-01-03 ЗП | 1 шт. |
| Коленвал | 302-6-01-03 ЗП1 | 1 шт. |
| Колесо рабочее | К5А.01.13.100 | 1 шт. |
| Кольца поршневые пластмассовые, к-т | 1 к-т (16 шт. колец) | |
| Кольцо поршневое уплотнительное 1 ст. чугунное | У210 04-31 | 4 шт. |
| Кольцо поршневое маслосъемное 1 ст. чугунное | М210 04-110 | 4 шт. |
| Кольцо поршневое уплотнительное 2 ст. чугунное | У125 04-34 | 4 шт. |
| Кольцо поршневое маслосъемное 2 ст. чугунное | М125 04-11 | 4 шт. |
| Кольцо К-4 | К5А.03.00.004 | 1 к-т (30 шт.) |
| Кольцо маслосбрасывающее | 28-106 | 8 шт. |

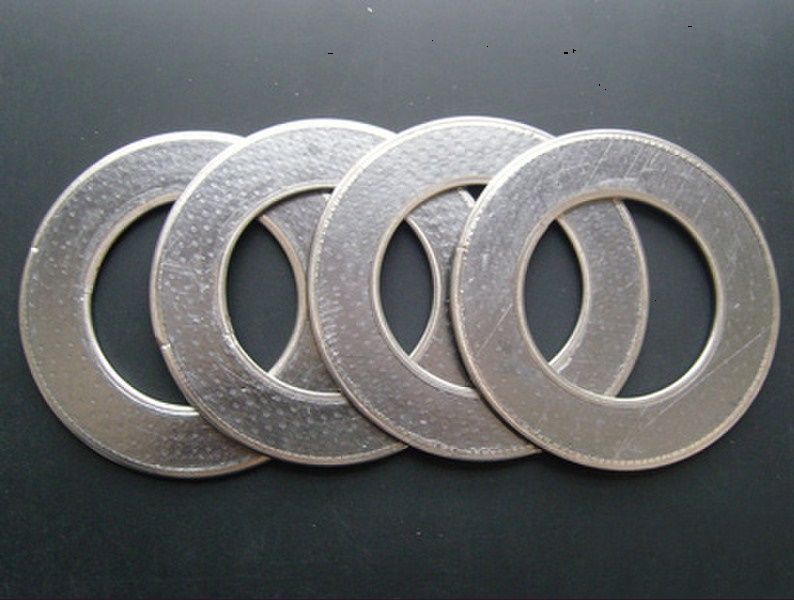

| Комплект прокладок | 1 к-т | |
| Корпус подшипника | 35-128 | 1 шт. |
| Корпус подшипника | 35-129 | 1 шт. |
| Кронштейн вентилятора | 95-18а |
