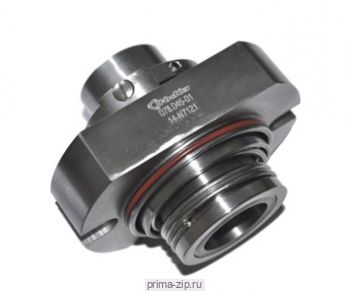

Торцевое уплотнение УТО.078.045СН-01-100114
Описание Торцевое уплотнение УТО.078.045СН-01-100114
Для отраслей: Нефтедобыча, перекачка нефтепродуктов
Для насосов: ЦНС – 13; ЦНС – 38, ЦНС -60
Давление в зоне уплотнения, МПа (кгс/см2), не боле: 2,5 (25)
Скорость вращения вала, м/сек, не более: 1500
Температура перекачиваемой среды: -30...+150
Концентрация твердых частиц в жидкости, %: 0,5
Одинарное торцовое уплотнение с дополнительным щелевым уплотнением, применяется для герметизации вала центробежных низконапорных насосов типа ЦНС 38-44...420 и ЦНС 60-66...300
Торцовые уплотнения применимы для насосов ОАО"Ясногорского машзавода", 074.50 для насосов ОАО "Димитровградхиммаш" Монтаж уплотнений производится без доработок насоса, и в случае необходимости возможен быстрый перевод на сальниковые уплотнения на месте эксплуатации насоса.
Конструктивные особенности
Торцовое уплотнение 078.045СН - устанавливается на сторону всасывания
Торцовое уплотнение 078.045СН-01 - устанавливается на сторону нагнетания
Перекачиваемая жидкость
Нефть, нефтепродукты, технологическая и пластовая вода.
Материалы исполнения
- металлические детали: стали 20Х13, 12Х18Н10Т, 10Х17Н13М2Т;
- пружины: стали 12Х18Н10Т, 10Х17Н13М2Т, хастеллой;
- вторичное уплотнение: резина на основе фторкаучука;
- материалы пар трения: углеграфит с пропиткой, силицированные графиты, карбид кремния, карбид вольфрама.
