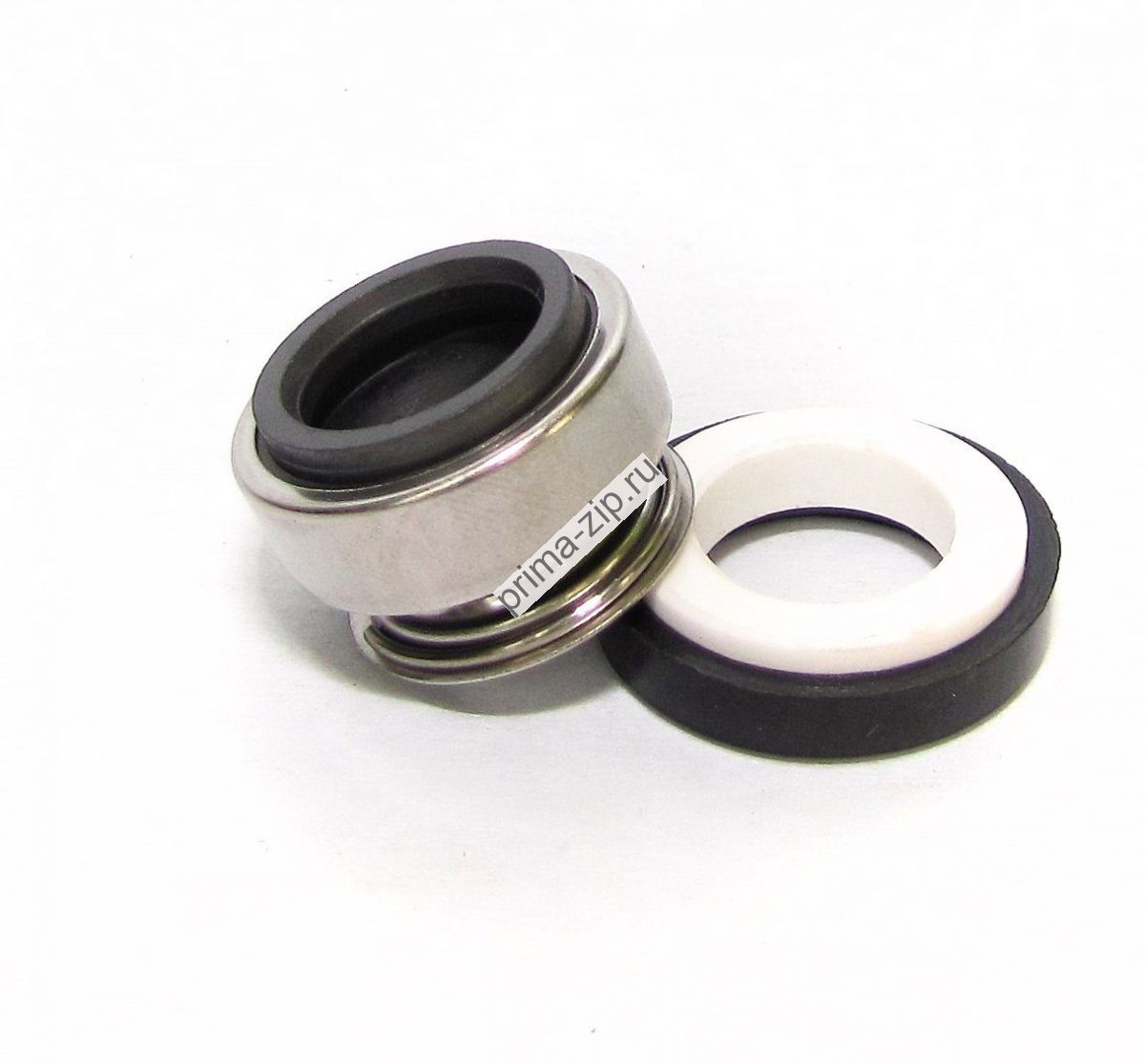

Торцевое уплотнение BS 301-16



Рабочие условия
Температура	-20℃~150℃
Давление	≤0,5 мПа
Скорость	≤10 м/сек
Материалы	Неподвижное  кольцо: Ceramic/SIC/TC  Вращающееся  кольцо: Carbon/SIC/TC  Сильфон: NBR/EPDM/VITON  Металлические  части: SS304/SS316



Таблица размеров

Модель	d1	d3	d2	L1	L2
BS301-6	6	18	18	14	4
BS301-8S	8	18	22	15	4
BS301-8M	8	20	26	15	5,5
BS301-8L	8	24	26	15	5,5
BS301-10	10	24	26	21	8
BS301-11	11	24	26	21	8
BS301-12	12	24	26	21	8
BS301-13	13	24	26	19,5	8
BS301-13L	13	28	28	21	8
BS301-13H	13	32	29,5	30,5	8
BS301-14	14	28	28,5	21	8
BS301-14L	14	32	29,5	21	8
BS301-15S	15	39	30	21	8
BS301-15M	15	28	29,5	21	8
BS301-15L	15	32	38	21	8
BS301-16S	16	39	30	21	8
BS301-16M	16	32	29,5	21	8
BS301-16L	16	39	38	21	8
BS301-16H	16	32	30	31	10
BS301-17	17	39	42	21	8
BS301-18	18	39	42	21	8
BS301-19	19	39	42	21	8
BS301-20S	20	39	42	21	8
BS301-20L	20	42	45	23	10
BS301-22L	22	42	45	23	10
BS301-22S	22	36	45	26,5	10
BS301-23	23	47	50	23,5	10
BS301-24	24	47	50	23,5	10
BS301-25	25	42	50	23,5	10
BS301-25L	25	47	50	23,5	10
BS301-26	26	47	50	23,5	10
BS301-27	27	47	50	23,5	10
BS301-28	28	54	57	25	10
BS301-30	30	54	57	25	1
BS301-32	32	54	57	25	10
BS301-35	35	60	63	26	10
BS301-38	38	65	68	30	12
BS301-40	40	65	68	30	12
BS301-45	45	70	73	32	12
BS301-50	50	85	88	38	15
BS301-55	55	85	88	38	15
BS301-60	60	105	110	45	15

Доступные диаметры: от 6 до 60 мм. Сильфонное торцевое уплотнение 301
Диапазон температур: -20 до +100 °C
Диапазон давлений: до 0.5 МПа
Линейная скорость: до 10 м/с
Жидкости: вода, масло, слабые кислоты
Доступные диаметры: от 6 до 60 мм.Сильфонное торцевое уплотнение 301
Диапазон температур: -20 до +100 °C
Диапазон давлений: до 0.5 МПа
Линейная скорость: до 10 м/с
Жидкости: вода, масло, слабые кислоты
Доступные диаметры: от 6 до 60 мм.
