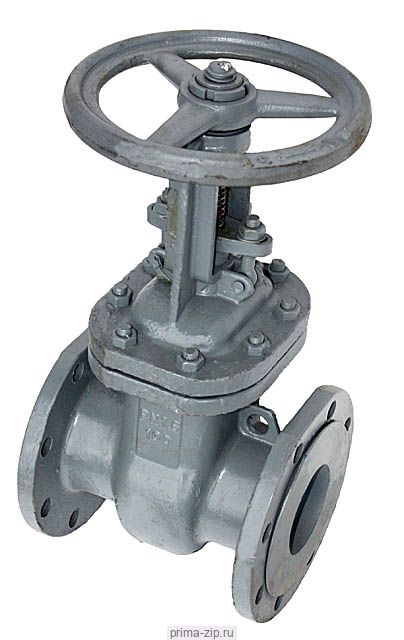

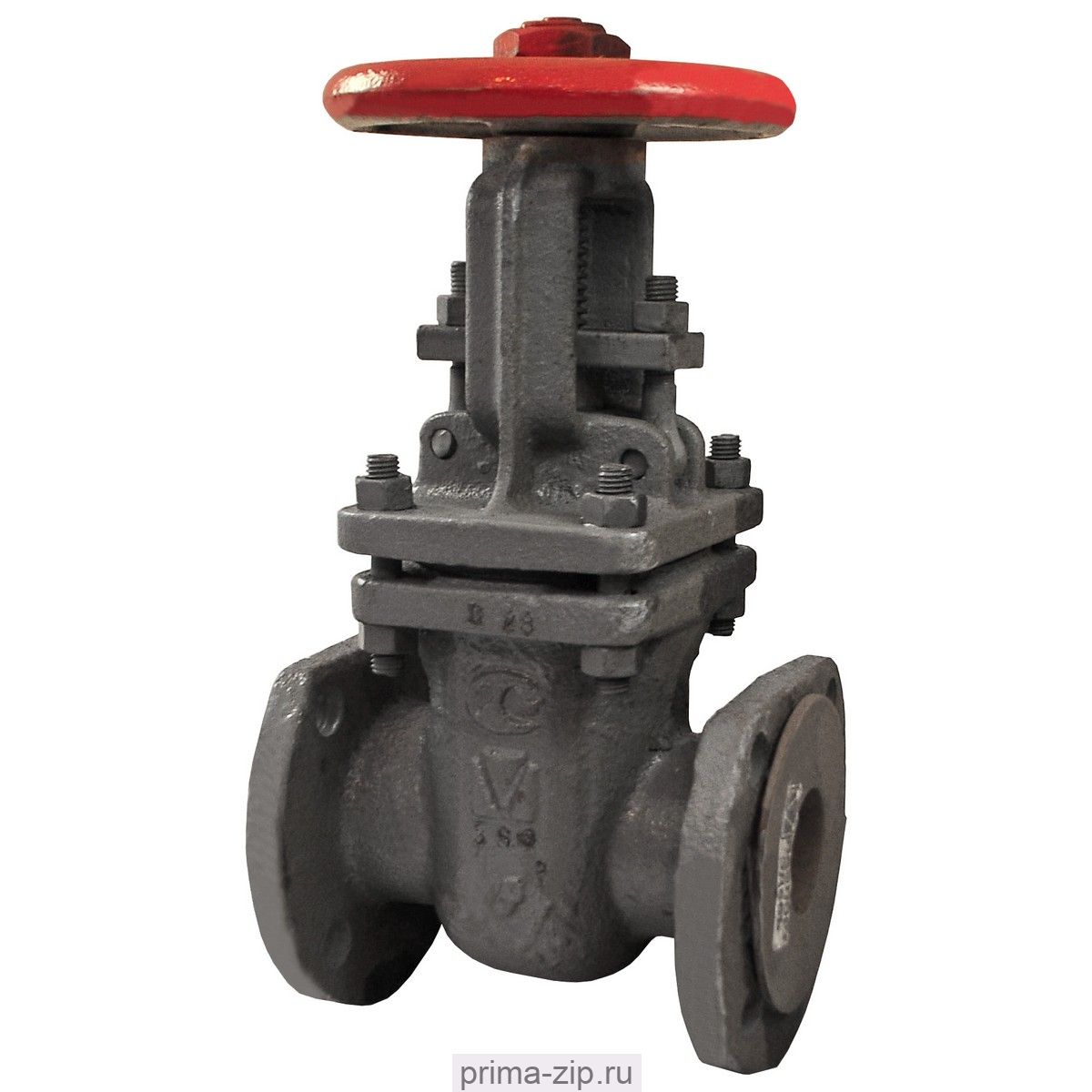

Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)
Описание Задвижка ЗКЛ 100-63 30с76нж Исп7 (с КОФ)
Расчетная рабочая среда задвижки 30с76нж - газ. Для изготовления корпуса используется сталь 20ГМЛ. Температурный диапазон: до +450 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.7, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30с76нж Ду100 Ру63
 |
|
Габаритные размеры и масса задвижки 30с76нж Ду100 Ру63
| Наименование параметра | Значение, мм |
| Высота (H1) | 630 |
| Длина (L) | 356 |
| Высота (H) | 540 |
| Масса (кг) | 87 |
Строительная длина (L) - длина участка трубы, который задвижка 30с76нж Ду100 Ру63 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
