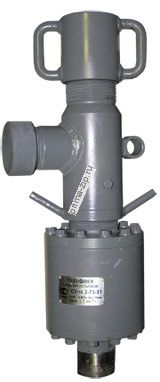

Сальник устьевой СУСГ-2-73-40
Описание Сальник устьевой СУСГ-2-73-40
Сальник устьевой предназначен для герметизации устья скважины, эксплуатируемой штанговыми насосами, исключения утечек нефти между полированным штоком и уплотнением сальника.
Конструкция сальникового узла позволяет за счет шарнирного сферического соединения компенсировать несоосность станка-качалки и колонны штанг, возникающую в процессе монтажа и эксплуатации скважины.
Уплотнение штока насоса производится путем поджатия резинотканевых манжет, имеющие повышенный ресурс наработки. Для обеспечения возвратно-поступательного перемещения штока насоса с наименьшим сопротивлением в сальнике устьевом имеются алюминиевые втулки.

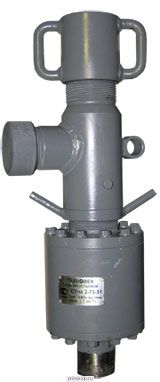

Рис. 1. Сальник устьевой СУС1:
1 — ниппель; 2 — накидная гайка; 3 — втулка; 4 — крышка шаровая; 5 — крышка головки; 6 — верхняя втулка; 7 — нажимное кольцо; 8, 10 — манжеты; 9 — шаровая головка; 11 — опорное кольцо; 12 — нижняя втулка; 13 — кольцо; 14 — гайка; 15 — тройник; 16 — откидной болт; 17 — палец.
| Габаритные размеры, мм |
210х150х526 |
| Масса, кг |
32 |
Сальник устьевой СУСГ-2-73-40
