Вал 5КЕ.200.317 к насосу БЭН-385/1

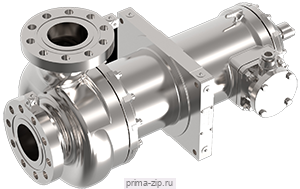

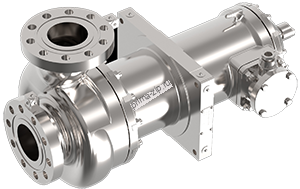

Герметичные насосы БЭН (Бессальниковый ЭлектроНасос) по особенности конструкции, назначению, области применения аналогичны герметичным насосам ЦГ и НГ. Цифра в наименовании – порядковый номер разработки.
Насосы БЭН изготавливаются на условия эксплуатации в диапазоне:

• подача от 1 до 600 м3/ч,
• напор от 4 до 800 м,
• температура перекачиваемой жидкости - от минус 100 0С до плюс 450 0С,
• плотность – до 2500 кг/м3


Особенности конструкции насосов БЭН:
* Отсутствие сальников или других уплотнений вала, внешних утечек и связанное с этим загрязнение окружающей среды;
* Наличие тонкостенной гильзы, защищающей обмотку статора и ротора от контакта с перекачиваемой средой;
* Охлаждение двигателя и смазка подшипников скольжения осуществляется перекачиваемой средой.

    Малошумный режим работы обеспечивает требования по эргономике.
    Насосы типа БЭН специального исполнения могут обогреваться или охлаждаться с применением обогревающей или охлаждающей рубашки, встроенного или выносного холодильника.
    Насосы оснащены гидравлической компенсацией сил осевых давлений, и могут изготавливаться во взрывозащищенном исполнении.

Обеспечивают:
* Абсолютную герметичность технологических процессов;
* Безопасность работы с высокотоксичными, пожаро- и взрывоопасными средами;
* Стерильность и чистоту перекачиваемого продукта;
* Возможность автоматизации процесса;
* Отсутствие шума в рабочем помещении.
Электронасосы, как правило, изготавливаются во взрывозащищенном исполнении.
В перекачиваемой жидкости допускается наличие неабразивных включений размером до 0,2 мм и до 0,2 % по массе.
В отличие от электронасосов типа ЦГ, НГ, АГ, номенклатура которых является практически неизменной, номенклатура специальных электронасосов типа БЭН постоянно дополняется изделиями, разработанными на различные условия (подача, напор, температура, плотность и вязкость перекачиваемой жидкости, материал проточной части и т.д.).
Варианты исполнения насосов БЭН – горизонтальное и вертикальное.
Электронасосы изготавливаются на напряжения: 380, 500, 660 В.
Материалы деталей проточной части электронасосов БЭН аналогичны применяемым в насосах ЦГ.

Материалы деталей проточной части герметичных электронасосов БЭН:
К - нержавеющие стали 12Х18Н10Т по ГОСТ 5632-72, 12Х18Н9ТЛ по ГОСТ 977-88;
Е - нержавеющие стали 10Х17Н13М2Т по ГОСТ 5632-72, 12Х18Н12М3ТЛ по ГОСТ 977-88;
АК1 – углеродистые стали (корпусные детали, крышки), нержавеющие стали 08Х18Н10Т, 12Х18Н10 по ГОСТ 5632-72 (гильзы ротора и статора), 14Х18Н4Г4Л по ГОСТ 977-88 (рабочие колеса, корпуса подшипников, детали узла пяты), 20Х13 по ГОСТ 5632-72 (вал ротора);
КК1 – нержавеющие стали 20Х13 по ГОСТ 5632-72, 20Х13Л по ГОСТ 977-88 (вал ротора, элементы щелевых уплотнений насосной части); ст. 08Х18Н10, 12Х18Н10Т по ГОСТ 5632-72, 12Х18Н9ТЛ по ГОСТ 977-88 (остальные детали проточной части);
КЕ – нержавеющие стали 10Х17Н13М2Т по ГОСТ 5632-72 (гильзы статора и ротора, рабочие колеса, корпуса подшипников), ст. 12Х18Н10Т по ГОСТ 5632-72, 12Х18Н9ТЛ по ГОСТ 977-88 (остальные детали проточной части).

1БЭН-9,10,11 предназначены для перекачивания в стационарных  холодильных установках бромистого лития.

БЭН-74 применяются для перекачивания в холодильных установках промысловых судов жидкого аммиака.

БЭН-79 предназначен для перекачивания в стационарных условиях дистиллированных масел и смеси жирных кислот.

БЭН-94,95,96 - предназначены для перекачивания в стационарных условиях агрессивных, токсичных и легковоспламеняющихся жидкостей с температурой от -10 до +50°С.

Условное обозначение  : Электронасос центробежный герметичный одноступенчатый 1БЭН 221-ОС,
где:
1 – порядковый номер модернизации;
БЭН – бессальниковый электронасос;
221 – порядковый регистрационный номер;
ОС – одноступенчатый, (МС – многоступенчатый односторонний, ДМС – двусторонний многоступенчатый).

Технические характеристики насоса БЭН
