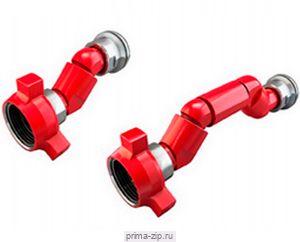

Колено шарнирное ЭП 9905.000
Описание Колено шарнирное ЭП 9905.000
с условным проходом DN 50мм, рабочим давлением 70 МПа.
Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000) применяется для обвязки трубопроводами установок, агрегатов между собой и устьем скважины для подачи жидкостных сред при цементировании, ОПЗ (обработка призабойной зоны пласта) и в других технологических процессах.
Колено шарнирное ЭП 9905 50x70 (ЭП 9905.000) собрано из следующего набора деталей:
|
Наименование |
Маркировка |
|---|---|
|
Патрубок |
ЭП 9905.001 |
|
Патрубок |
ЭП 9905.002 |
|
Заглушка |
ЭП9905.003 |
|
Прокладка |
ЭП9905.004 |
|
Кольцо уплотнительное |
АФНИ.754175.001 |
|
Гнездо конуса |
2АУ.21.002 |
|
Гайка накидная |
2АУ.21.003 |
|
Конус уплотнения |
ЦА320М.12.6 |
|
Ролик 8х8.111 ГОСТ22696-77 |
|
|
Кольцо 045-053-46-2-2 ГОСТ18829-73 |
|
|
Кольцо 055-060-30-2-2 ГОСТ 18829-73 |

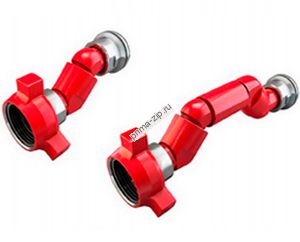

Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000)
с условным проходом DN 50мм, рабочим давлением 70 МПа.
Применение колена шарнирного сдвоенного ЭП 9906 50x70 аналогично колену шарнирному ЭП 9905 50x70.
Колено шарнирное сдвоенное ЭП 9906 50x70 (ЭП 9906.000) собрано из следующего набора деталей:
|
Наименование |
Маркировка |
|---|---|
|
Патрубок |
ЭП9905.001-01 |
|
Патрубок |
ЭП9905.002-01 |
|
Заглушка |
ЭП9905.003 |
|
Прокладка |
ЭП9905.004 |
|
Муфта |
АФНИ.752282.003 |
|
Кольцо уплотнительное |
АФНИ.754175.001 |
|
Гнездо конуса |
2АУ.21.002 |
|
Гайка накидная |
2АУ.21.003 |
|
Конус уплотнения |
ЦА320М.12.6 |
|
Ролик 8х8.111 ГОСТ22696-77 |
|
|
Кольцо 045-053-46-2-2 ГОСТ18829-73 |
|
|
Кольцо 055-060-30-2-2 ГОСТ 18829-73 |
|
