Описание Запасные части к насосам ЦН 26-32

№
Поз.		 Обозначение Наименование Применяемость Кол-
во		 Примечание
9Т; 9ТМ НЦ 320

  ЦН 01.00.000  Приводная часть   АФНИ.303665.001

    Сборочные единицы
1 ЦН 01.01.000 Колесо червячное 9Т.21.250 АФНИ.304515.001 1
2  ЦН 01.02.000  Шатун   АФНИ.304513.004 2
3 ЦН 01.03.000 Люк 9Т.01.500  АФНИ.741334.013 1
4 ЦН 01.04.000  Щуп   АФНИ.305441.006 1
5 ЦН 01.05.000  Крышка картера 9Т.1.25   1
6 ЦН 01.06.000   Фильтр 9Т.01.320  АФНИ.061146.001 1
7 ЦН 01.07.000 Стакан  9Т.01.007 АФНИ.713352.001 1
8 ЦН 01.08.000 Насос масляный     1 НШ-10К-3
ГОСТ 19027-89
9  ЦН 01.09.000 Крейцкопф 9Г.01.200 АФНИ.304516.001 1
10 ЦН 01.10.000 К Крышка крейцкопфной камеры 5Т.41 АФНИ.741336.002 2

    Детали
16 ЦН 01.00.016  Станина 9Т.01.017 АФНИ.732221.001 1
17 ЦН 01.00.017 Крышка станины 9Т.01.018 АФНИ.732221.002 1
18 ЦН 01.00.018  Червяк 5Т.21А АФНИ.722515.002 1
19 ЦН 01.00.019   Крышка 9Т.01.015   1
20 ЦН 01.00.020 Фланец ЦА350.1.015 АФНИ.712392.001 1
21 ЦН 01.00.021 Гайка специальная     1
22 ЦН 01.00.022  Кольцо дистанционное     1


№ Наименование Обозначение ЦН Обозначение АФНИ
1 Блок клапанных коробок ЦН 02.01.000 9Т.02.150
АФНИ.306555.002
2 Клапан ф111 мм ЦН 02.05.000 АФНИ.306577.001-01
3 Седло клапана ф 111 мм ЦН 02.00.027 АФНИ.712173.001
4 Гвоздь предохранительный ф 6,0 мм ЦН 02.04.005-01 32 МПа
5 Гвоздь предохранительный ф 5,2 мм ЦН 02.04.005-02 23 МПа
6 Гвоздь предохранительный ф 4,7 мм ЦН 02.04.005-03 18,5 МПа
7 Поршень ф100 мм ЦН 02.07.000-02 АФНИ.306571.002
8 Поршень ф115 мм ЦН 02.07.000-03 АФНИ.306571.002-01
9 Поршень ф127 мм ЦН 02.07.000-04 АФНИ.306571.002-02
10 Втулка цилиндровая ф100 мм ЦН 02.00.033-02 АФНИ.715441.001-02
11 Втулка цилиндровая ф115 мм ЦН 02.00.033-03 АФНИ.715441.001-03
12 Втулка цилиндровая ф127мм ЦН 02.00.033-04 АФНИ.715441.001-04
13 Краш запорный шаровый ф 50мм 9Т, 9ТМ, НБ-125, НЦ-320, ЦН 26-32 Ду50 Ру70 АФНИ.306121.005
14 Шток поршня ЦН 02.00.040 АФНИ.715513.005


Приводная часть ЦН 01.00.000





№
Поз		 Обозначение Наименование Применяемость  Кол-
во		 Примечание
9Т; 9ТМ НЦ 320
23 ЦН 01.00.023 Прокладка 9Т.01.004   1
24 ЦН 01.00.024 Прокладка 9Т.1.21    1
25 ЦН 01.00.025  Кольцо стопорное 1Т.33  АФНИ.753615.004 1
26 ЦН 01.00.026 Втулка дистанционная 1Т.85  АФНИ.711441.001 1
27 ЦН 01.00.027 Кольцо 1Т.87 АФНИ.754176.025 1
28 ЦН 01.00.028 Втулка нажимная 1Т.86  АФНИ.711341.017 1
29 ЦН 01.00.029 Прокладка 9Т.01.022    2
30 ЦН 01.00.030 Фланец упорный  9Т.01.036  АФНИ.711342.016 1
31  ЦН 01.00.031 Прокладка 9Т.01.004-01   1
32 ЦН 01.00.032 Крышка торцовая    АФНИ.711452.002 1
33 ЦН 01.00.033  Прокладка      1
34 ЦН 01.00.034 Стакан     1
35 ЦН 01.00.035  Хвостовик 9Т.1.5   1
36  ЦН 01.00.036 Гайка установочная 2Т.12   1
37  ЦН 01.00.037  Шайба замковая 2Т.13   1
38 ЦН 01.00.038 Гайка червячного вала 1Т.30    1
39  ЦН 01.00.039 Шайба прижимная     4
40 ЦН 01.00.040 Кольцо 016-022-36
ГОСТ 9833-73 		     4
41 ЦН 01.00.041 Направляющая    АФНИ.753781.001 4
42 ЦН 01.00.042 Шайба стопорная 5Т.35   2
43 ЦН 01.00.043 Контргайка штока 5Т.10    2
44 ЦН 01.00.044 Шайба сальника крейцкопфа 1Т.49   2
45 ЦН 01.00.045 Корпус сальника 9Г.1.16   2
46 ЦН 01.00.046   Манжета 9Т.02.001   4
47 ЦН 01.00.047 Фланец нажимной  5Т.16   2
48 ЦН 01.00.048  Штуцер     4
49 ЦН 01.00.049 Отдушина   11ГрИ.00.501-1  1
50 ЦН 01.00.050 Прокладка     1
51  ЦН 01.00.051  Планка упорная 4Т.6  АФНИ.741124.111  4
52 ЦН 01.00.052 Ниппель     4
53 ЦН 01.00.053 Гайка накидная  1Т.60   4
54 ЦН 01.00.054 Штуцер  1Т.58    4
55  ЦН 01.00.055 Палец 9Г.11.58  АФНИ.713312.001 2
56 ЦН 01.00.056 Планка 9Г.11.57  АФНИ.741134.045 2
57 ЦН 01.00.057 Планка замковая 9Г.11.56  АФНИ.741134.044  2
58 ЦН 01.00.058 Прокладка     2
59 ЦН 01.00.059   Штифт  2Р.15   4
60 ЦН 01.00.060  Шпилька     4
61 ЦН 01.00.061  Гайка     8
62 ЦН 01.00.062 Штифт     4
63 ЦН 01.00.063 Табличка маркировочная     1
64 ЦН 01.00.064 Труба     2
65 ЦН 01.00.065 Болт      14
66 ЦН 01.00.066 Труба 1Т.65    1
67 ЦН 01.00.067 Труба     2
68  ЦН 01.00.068 Труба 1Т.66   1
69 ЦН 01.00.069 Кольцо стопорное     2
70 ЦН 01.00.070 Набор прокладок 1Т.54    1
71 ЦН 01.00.071  Крышка  4Т.5   2
72 ЦН 01.00.072  2 Прокладка     1
73  ЦН 01.00.073  Шайба      2
74 ЦН 01.00.074 4 Болт     1
75 ЦН 01.00.075 Наконечник     1
76 ЦН 01.00.076 Пробка      1
77 ЦН 01.00.077 Шайба     1
78 ЦН 01.00.078 Кольцо стопорное     1

    Стандартные изделия
83   Болт М8-6g х 25.58.029 ГОСТ
7798-70		     4
84   Болт М12-6g х 25.58.029
ГОСТ 7798-70 		     28
85   Болт М12-6g х 35.58.029
ГОСТ 7798-70		     32
86   Болт М16-6g х 45.58.029
ГОСТ 7798-70		     20
87   Болт М20-6g х 60.58.029
ГОСТ 7798-70 		     12
88   Болт М20-6g х 90.58.029
ГОСТ 7798-70 		     6
89   Заклепка 4 х 7 ГОСТ 10299-80     4
90   Шайба 8 Н 65Г 029 ГОСТ
6402-70		     4
91   Шайба 12 Н 65Г 029 ГОСТ
6402-70		     38
92   Шайба 16 Н 65Г 029 ГОСТ
6402-70 		     20
93   Шайба 20 Н 65Г 029 ГОСТ
6402-70		     18
94   Шплинт 6,3 х 60-001 ГОСТ
397-79 		     1
95   Рым-болт М24 ГОСТ 4751-73     2

    Прочие изделия
99   Сальник 375-24022054-Б2     2
100   Подшипник 32617 К ГОСТ
8328-75		     2
101   Подшипник 8222 ГОСТ 6874-
75		     1
102   Подшипник 8320 Л ГОСТ6874-
75		   Подшипник 7624
ГОСТ 520-89		 3 Применяется
взамен
поз.102 и 103
на эксц. валу
103   Подшипник 3624 ГОСТ 5721-
75		   2
104   Подшипник П 92152 М ГОСТ
8328-75		     2


Гидравлическая часть ЦН 02.00.000

№
Поз.		 Обозначение Наименование Применяемость Кол-
во		 Примечание
9Т; 9ТМ НЦ 320

  ЦН 02.00.000 Гидравлическая часть   АФНИ.306555.001

    Сборочные единицы
1 ЦН 02.01.000 Блок клапанных коробок 9Т.02.150 АФНИ.306555.002 1
2 ЦН 02.02.000 Коллектор всасывающий 9Т.02.200 АФНИ.302631.003 1
3 ЦН 02.03.000  Коллектор нагнетательный 9Т.10.2 АФНИ.302637.015 1
4 ЦН 02.04.000 Клапан предохранительный 9Т.02.220 АФНИ.306577.002 1
5 ЦН 02.05.000  Клапан 9Т.2.69 АФНИ.306577.001 8
6 ЦН 02.06.000 Крышка клапана 9Г.02.401 АФНИ.301265.007 8
7 ЦН 02.07.000  Поршень 9Т.2.33 АФНИ.306571.001 2
8 ЦН 02.08.000  Разделитель 4АН.3.53 4АН.3.53 1
9 ЦН 02.09.000 Коронка нажимная 9Г.9.29Б АФНИ.304269.002 2
10 ЦН 02.10.000 Фланец нажимной      2

    Детали
20 ЦН 02.00.020 Гайка клапанной крышки 9Г.9.103 АФНИ.713542.002 8
21 ЦН 02.00.021 Манжета клапанной крышки 10Т.1.11 НБ 80.02.00.009 8
22  ЦН 02.00.022 Пружина клапана 9Т.2.37 НБ 80.02.00.023  8
23 ЦН 02.00.023 Седло клапана 9Т.3.1А АФНИ.712351.002 8
24 ЦН 02.00.024 Кольцо уплотнительное 9Т.10.3 АФНИ.754175.002 8
25 ЦН 02.00.025 Манжета поршня 9Т.2.8  АФНИ.754171.005 2
26 ЦН 02.00.026 Гайка штока поршня 9Т.2.70 АФНИ.758412.009 4
27 ЦН 02.00.027 Манжета крышки цилиндров 9Т.2.9 АФНИ.754171.003 2
28 ЦН 02.00.028 Шпилька М36  9Г.02.009 АФНИ.758271.014 8
29 ЦН 02.00.029  Гайка М36 12Т.01.002 АФНИ.758412.008 8
30 ЦН 02.00.030 Крышка 9Г.02.008 АФНИ.711374.001 2
31 ЦН 02.00.031 Кольцо опорное     2
32 ЦН 02.00.032 Уплотнение цилиндровой втулки 5Т.65 АФНИ.754152.017  2
33 ЦН 02.00.033 Втулка цилиндровая 6Г.102 (103;104) АФНИ.715441.001 2
34 ЦН 01.00.073 Шайба     1
35 ЦН 02.00.035 Пробка  С00.00.028-07   1
36  ЦН 02.00.036 Пробка  9Т.2.14   6
37 ЦН 02.00.037 Кольцо 9Т.2.15    6
38 ЦН 02.00.038  Шайба     6
39 ЦН 02.00.039 Шпилька М24      12
40 ЦН 02.00.040 Шток поршня 9Т.2.5  АФНИ.715513.005 2
41 ЦН 02.00.041 Шпилька М20      4
42 ЦН 02.00.042 Манжета штока     8
43 ЦН 02.00.043 Грундбукса упорная  5Т.57   2
44 ЦН 02.00.044 Корпус сальника 9Т.2.61  АФНИ.713352.002 2
45 ЦН 02.00.045 Прокладка 5Т.62 АФНИ.754152.018 2
46 ЦН 02.00.046 Уплотнение ЦА 300.9.6 АФНИ.754171.004 2
47 ЦН 02.00.047 Шпилька М27 10Т.1.13   8
48 ЦН 02.00.048  Гайка М27     8
49 ЦН 02.00.049 Прокладка     1
50 ЦН 02.00.050  Прокладка     1
51 ЦН 02.00.051 Шпилька М20     4
52 ЦН 02.00.052 Прокладка   АФНИ.754152.016 4

    Стандартные изделия     24
60   Болт М16-6g х55.66.029 ГОСТ 7798-70     18
61   Гайка М20-6H.12.029 ГОСТ 5915-70

Клапан предохранительный ЦН 02.04.000

№
Поз.		 Обозначение Наименование  Применяемость Кол-
во		 Примечание
9Т; 9ТМ  НЦ 320
  ЦН 02.04.000 Клапан
предохранительный 		 9Т.02.220 АФНИ
306577.002
    Сборочные единицы
1 ЦН 02.04.100 Кожух 9Т4.10 АФНИ
305142.012		 1
    Детали
4 ЦН 02.04.004  Шток 9Т.4.8 АФНИ
715412.001		 1
5 ЦН 02.04.005 Гвоздь
предохранительный		 9Т.4.5
(4.6;4.7)		 АФНИ
715113.005		 1
6 ЦН 02.04.006  Пробка 9Т.4.2  АФНИ
753127.003		 1
7 ЦН 02.04.007  Амортизатор 1Т.133 АФНИ
753691.003 		 1
8 ЦН 02.04.008 8 Корпус 9Т.4.11  АФНИ
731273.001 		 1
9 ЦН 02.04.009 Кольцо 9Т.4.9 АФНИ
711141.043 		 1
10 ЦН 02.04.010  Уплотнение 1Т.132 ЦН 02.06 1
    Стандартные изделия
    Шайба 10 ГОСТ 11371      1
    Шплинт 3,2 ГОСТ 397     1



Клапан ЦН 02.05.000

№
Поз.		 Обозначение Наименование  Применяемость  Кол-
во		 Примечание
9Т; 9ТМ  НЦ 320

  ЦН 02.05.000 Клапан  9Т.2.69 АФНИ
306577.001		   Взаимозаменяем совместно
с дет. ЦН 02.00.023 Седло
клапана

    Детали

1 ЦН 02.05.001  Корпус клапана     1
2  ЦН 02.05.002 Кольцо буферное     1
3 ЦН 02.05.003 Крышка нажимная     1
4 ЦН 02.05.004 Гайка      1



Клапан НЦ 02.05.000

№
Поз.		 Обозначение Наименование  Применяемость  Кол-
во 		 Примечание
9Т; 9ТМ НЦ 320

  НЦ 02.05.000 Клапан в сборе  9Т.2.69  АФНИ
306577.001

    Детали
1 НЦ 02.05.001  Корпус клапана 9Т.2.69.1   1
2 НЦ 02.05.002 Кольцо буферное 1Т.122   1
3 НЦ 02.05.003 Крышка нажимная 9Т.2.69.2   1
4 НЦ 02.05.004 Гайка 9Т.2.69.3

Поршень ЦН 02.07.000

№
Поз.		 Обозначение Наименование Применяемость Кол-
во		 Примечание
9Т; 9ТМ НЦ 320

  ЦН 02.07.000-01  Поршень Ø90 9Т.2.6
  ЦН 02.07.000-02 Поршень Ø100 9Т.2.33
  ЦН 02.07.000-03  Поршень Ø115 9Т.2.7
  ЦН 02.07.000-04 Поршень Ø127 9Т.2.34


 Разделитель ЦН 02.08.000

№
Поз.		 Обозначение Наименование Применяемость Кол-
во		 Примечание
9Т; 9ТМ  НЦ 320

  ЦН 02.08.000  Разделитель в
сборе		 4АН.3.53  4АН.3.53

  Детали

1 ЦН 02.08.001  Прокладка 2АН.15А.1   1
2 ЦН 02.08.002 Штуцер 4АН.3.53.1 4АН.3.53.1 1
3 ЦН 02.08.003 Гайка нажимная 4АН.3.53.2  4АН.3.53.2 1
4 ЦН 02.08.004 Мембрана 4АН.3.53.3  4АН.3.53.3 1
5 ЦН 02.08.005 Корпус 4АН.3.53.4  4АН.3.53.4 1


СМЕННЫЕ УЗЛЫ И ДЕТАЛИ

Втулка цилиндровая Поршень
Обозначение Диаметр,
мм		 Обозначение Диаметр,
мм
ЦН 26-32 9Т, 9ТМ ЦН 26-32  9Т, 9ТМ
ЦН 02.00.033-01    Ø 90 ЦН 02.07.000-01  9Т.2.6 Ø 90
ЦН 02.00.033-02  6Г.102  Ø 100 ЦН 02.07.000-02  9Т.2.33  Ø 10
ЦН 02.00.033-03 6Г.103  Ø 115 ЦН 02.07.000-03 9Т.2.7 Ø 115
ЦН 02.00.033-04 6Г.104  Ø 127 ЦН 02.07.000-04  9Т.2.34  Ø 127



Клапан ЦН 02.05.000 Седло клапана ЦН 02.00.023
Клапан НЦ 02.05.000  Седло клапана НЦ 02.00.027



Наименование Обозначение Диаметр,
мм		 Рабочее
давление,МПа		 Кол-во
маркировочных
рисок
ЦН 26-32 9Т, 9ТМ
Гвоздь
предохранитель-
ный		 ЦН 02.04.005-01 СО 205.00.001-03 Ø 6,0 (6,5) 32 3
ЦН 02.04.005-02 СО 205.00.001-04 Ø 5,2 (5,6)  23  2
ЦН 02.04.005-03  СО 205.00.001-06  Ø4,7 (5,0)  18,5 1



В скобках указан размер при изготовлении предохранительного гвоздя изготовленного из Стали 3 ГОСТ 380-88

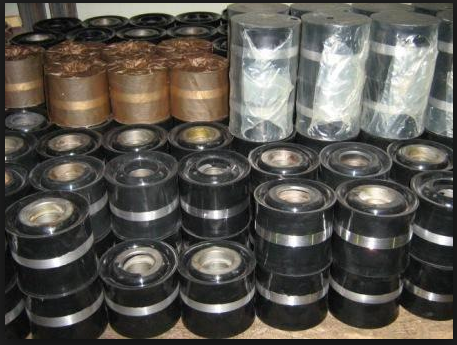

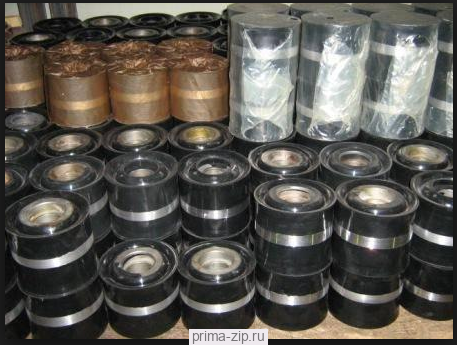

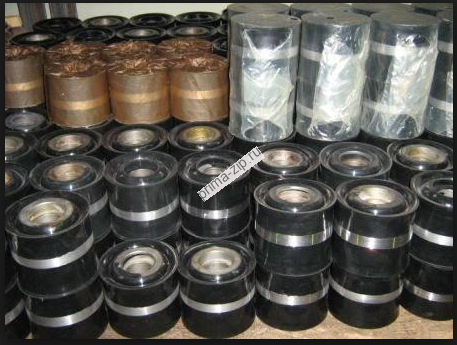

Запасные части к насосам ЦН 26-32

Мы принимаем:

Verification: 0b609644a5a82867 Москва
