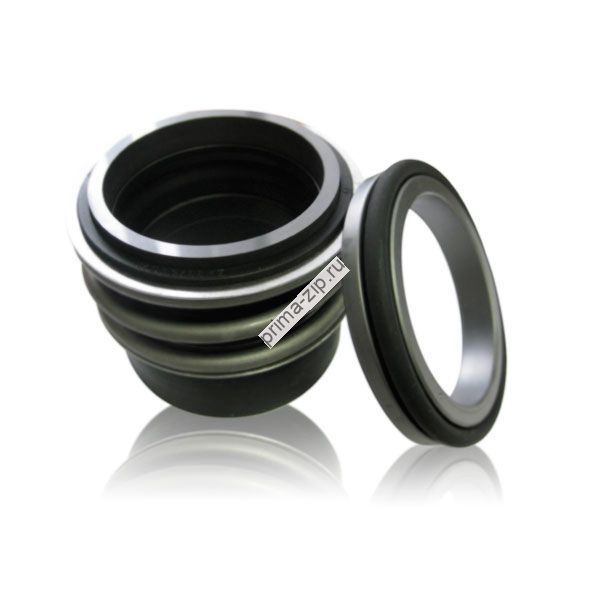

Торцевое уплотнение MG12/28-G6

Уплотнение торцевое  MG12  ( BURGMANN MG-12 , AESSEAL B012, KROMA NM-12, ROTEN L3K, SNMG-12, BSMG-12). Отличается от MG1 удлиненной частью сильфона
Одинарное сильфоное торцевое уплотнение MG12 для гладких валов с вращающимся подпружиненным узлом,  произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.

Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с





 1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)

Наименование	d1	d3	d7	L23	L4	d12	L14
Уплотнение торцевое MG12-10	10	22.5	21.0	25.9	6.6	19.2	6.6
Уплотнение торцевое MG12-12	12	25.0	23.0	25.9	6.6	21.6	5.6
Уплотнение торцевое MG12-14	14	28.5	25.0	28.4	6.6	24.6	5.6
Уплотнение торцевое MG12-15	15	28.5	27.0	28.4	6.6	24.6	6.6
Уплотнение торцевое MG12-16	16	28.5	27.0	28.4	6.6	28.0	7.5
Уплотнение торцевое MG12-18	18	32.0	33.0	30.0	7.5	30.0	8.0
Уплотнение торцевое MG12-20	20	37.0	35.0	30.0	7.5	35.0	7.5
Уплотнение торцевое MG12-22	22	37.0	37.0	30.0	7.5	35.0	7.5
Уплотнение торцевое MG12-24	24	42.5	39.0	32.5	7.5	38.0	7.5
Уплотнение торцевое MG12-25	25	42.5	40.0	32.5	7.5	38.0	7.5
Уплотнение торцевое MG12-28	28	49.0	43.0	35.0	7.5	42.0	9.0
Уплотнение торцевое MG12-30	30	49.0	45.0	35.0	7.5	45.0	10.5
Уплотнение торцевое MG12-32	32	53.5	48.0	35.0	7.5	48.0	10.5
Уплотнение торцевое MG12-33	33	53.5	48.0	35.0	7.5	50.0	11.0
Уплотнение торцевое MG12-35	35	57.0	50.0	35.0	7.5	52.0	11.0
Уплотнение торцевое MG12-38	38	59.0	56.0	36.0	9.0	55.0	10.3
Уплотнение торцевое MG12-40	40	62.0	58.0	36.0	9.0	58.0	10.8
Уплотнение торцевое MG12-42	42	65.5	61.0	36.0	9.0	62.0	12.0
Уплотнение торцевое MG12-43	43	65.5	61.0	36.0	9.0	62.0	12.0
Уплотнение торцевое MG12-45	45	68.0	63.0	36.0	9.0	64.0	11.6
Уплотнение торцевое MG12-48	48	70.5	66.0	36.0	9.0	68.4	11.6
Уплотнение торцевое MG12-50	50	74.0	70.0	38.0	9.5	69.3	11.6
Уплотнение торцевое MG12-53	53	78.5	73.0	36.0	11.0	72.3	12.3
Уплотнение торцевое MG12-55	55	81.0	75.0	36.5	11.0	75.4	13.3
Уплотнение торцевое MG12-58	58	85.5	78.0	41.5	11.0	78.4	13.3
Уплотнение торцевое MG12-60	60	88.5	80.0	41.5	11.0	80.4	13.3
Уплотнение торцевое MG12-65	65	93.5	85.0	41.5	11.0	85.4	13.0
Уплотнение торцевое MG12-68	68	96.5	90.0	41.2	11.3	91.5	13.7
Уплотнение торцевое MG12-70	70	99.5	92.0	48.7	11.3	92.0	13.0
Уплотнение торцевое MG12-75	75	107.0	97.0	48.7	11.3	99.0	14.0
Уплотнение торцевое MG12-80	80	112.0	105.0	48.0	12.0	104.0	15.0
Уплотнение торцевое MG12-85	85	120.0	110.0	46.0	14.0	109.0	14.8
Уплотнение торцевое MG12-90	90	127.0	115.0	51.0	14.0	114.0	14.8
Уплотнение торцевое MG12-95	95	132.0	120.0	51.0	14.0	120.3	15.8
Уплотнение торцевое MG12-100	100.0	137.0	125.0	51.0	14.0	123.3	15.8
