DPL, MHI;
Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.
Аналог торцевых уплотнений
Aesseal B02, B012, B013, BP02; Roten L3, L3K, L3N;
|
|
Технические характеристики
Температура от -20°С....+200°С
Давление до 12 атм
Линейная скорость 12 м/с
Материал исполнения
Вращающаяся часть: графит/карбид кремния/карбид вольфрама
Неподвижное кольцо: карбид кремния/керамика/карбид вольфрама
Уплотнение: Nbr/ Epdm/ Viton/ Silicon
Пружина и металлические части: 08х18н10/ 03Х17Н14М3
|
|
|
|
|
Описание

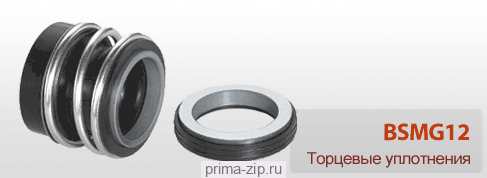

Торцовое уплотнение BSMG12 - это наиболее часто используемые уплотнения. Размеры как для BSMG1, но с удлиненной цилиндрической частью сильфона для обеспечения монтажной длины.
Используется в центробежных насосах для воды и дренажных вод.
Возможно применение в насосах Alfa Laval, Ebara (3M, DWO), Lowara, KSB (Etanorm, Etachrom), WILO (MVI, MHI), Grundfos (CDM), Saer (IP), Calpeda (GM, MXS) и многих других.
Аналог торцевых уплотнений: Burgmann MG12, AESSEAL B012, Flowserve Pac-Seal 192, ROTEN L3К, Vulcan Type 192, ANGA A1, Sterling SMG12, Герметика М212.N12
|
|
BSMG12
длина в рабочем состоянии |
d1
диаметр вала |
d3 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
| 26 |
10 |
22 |
21 |
19,2 |
24,6 |
6,5 |
6,5 |
9 |
10 |
| 26 |
12 |
24,5 |
23 |
21,6 |
27,8 |
6,5 |
5,5 |
9 |
10 |
| 28,5 |
14 |
28 |
25 |
24,6 |
31 |
6,5 |
5,5 |
10,5 |
10 |
| 28,5 |
15 |
28 |
27 |
24,6 |
31 |
6,5 |
6,5 |
10,5 |
10 |
| 28,5 |
16 |
28 |
27 |
28 |
31 |
6,5 |
7,5 |
10,5 |
10 |
| 30,1 |
18 |
31,5 |
33 |
30 |
34,2 |
7,5 |
8 |
10,5 |
11,4 |
| 30,1 |
19 |
36,5 |
35 |
35 |
34,2 |
7,5 |
7,5 |
10,5 |
11,4 |
| 30,1 |
20 |
36,5 |
35 |
35 |
35,7 |
7,5 |
7,5 |
10,5 |
11,4 |
| 30,1 |
22 |
36,5 |
37 |
35 |
37,3 |
7,5 |
7,5 |
10,5 |
11,4 |
| 32,7 |
24 |
42 |
39 |
38 |
40,5 |
7,5 |
7,5 |
10,5 |
11,4 |
| 32,7 |
25 |
42 |
40 |
38 |
40,5 |
7,5 |
7,5 |
10,5 |
11,4 |
| 35,2 |
28 |
48,5 |
43 |
42 |
46,7 |
7,5 |
9 |
12 |
11,4 |
| 35,2 |
30 |
48,5 |
45 |
45 |
50,8 |
7,5 |
10,5 |
12 |
11,4 |
| 35,2 |
32 |
53 |
48 |
48 |
50,8 |
7,5 |
10,5 |
12 |
11,4 |
| 35,2 |
33 |
53 |
48 |
50 |
54 |
7,5 |
11 |
12 |
11,4 |
| 35,2 |
35 |
56,5 |
50 |
52 |
54 |
7,5 |
11 |
12 |
11,4 |
| 36,2 |
38 |
58,5 |
56 |
55 |
57,2 |
9 |
10,5 |
12 |
14 |
| 36,2 |
40 |
61,5 |
58 |
58 |
60,4 |
9 |
10,8 |
12 |
14 |
| 36,2 |
42 |
65 |
61 |
62 |
63,5 |
9 |
12 |
12 |
14 |
| 36,2 |
43 |
65 |
61 |
62 |
63,5 |
9 |
12 |
12 |
14 |
| 36,2 |
45 |
67,5 |
63 |
64 |
63,5 |
9 |
11,5 |
12 |
14 |
| 36,2 |
48 |
70 |
66 |
68,4 |
66,7 |
9 |
11,5 |
12 |
14 |
| 38,2 |
50 |
73,5 |
70 |
69,3 |
69,9 |
9,5 |
11,5 |
13,5 |
15 |
| 36,7 |
53 |
78 |
73 |
72,3 |
73,1 |
11 |
12,5 |
13,5 |
15 |
| 36,7 |
55 |
80,5 |
75 |
75,4 |
76,2 |
11 |
13,5 |
13,5 |
15 |
| 41,7 |
58 |
85 |
78 |
78,4 |
79,4 |
11 |
13,5 |
13,5 |
15 |
| 41,7 |
60 |
88 |
80 |
80,4 |
79,4 |
11 |
13,5 |
13,5 |
15 |
| 41,7 |
65 |
93 |
85 |
85,4 |
92,1 |
11 |
13 |
16 |
15 |
| 41,3 |
68 |
96 |
90 |
91,5 |
95,3 |
11,5 |
13,7 |
16 |
18 |
| 49 |
70 |
99 |
92 |
92 |
95,3 |
11,5 |
13 |
16 |
18 |
| 49 |
75 |
107 |
97 |
99 |
102 |
11,5 |
14 |
16 |
18 |
| 48,2 |
80 |
112 |
105 |
104 |
114 |
12 |
15 |
20 |
18,3 |
| 46,2 |
85 |
120 |
110 |
109 |
118 |
14 |
15 |
20 |
18,3 |
| 51,2 |
90 |
127 |
115 |
114 |
124 |
14 |
15 |
20 |
18,3 |
| 51,2 |
95 |
132 |
120 |
120,3 |
127 |
14 |
16 |
20 |
17,3 |
| 51,2 |
100 |
137 |
125 |
123,3 |
133 |
14 |
16 |
20 |
17,3 |
|
|
