Ключ одношарнирный трубный КОТ 89-132 (КТ 89-132, Ключ Халилова)
Описание Ключ одношарнирный трубный КОТ 89-132 (КТ 89-132, Ключ Халилова)
Характеристики
| Название | Значение | Размерность |
| Диаметр условный свинчиваемых и развинчиваемых труб | 89-132 | мм |
| Усилие на конце рукоятки допускаемое | 3 | кН |
| Габаритные размеры | 120х530х160 | мм |
| Масса | 8 | кг |
Описание
Ключ трубный одношарнирный типа КОТ 89-132 (Халилова, КТ 89-132) предназначен для свинчивания/ развинчивания труб и муфт труб нефтяного сортамента путем захватывания их за тело или муфту автоматизированным или ручным способом при ремонте скважин. Применяются для работы в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80.

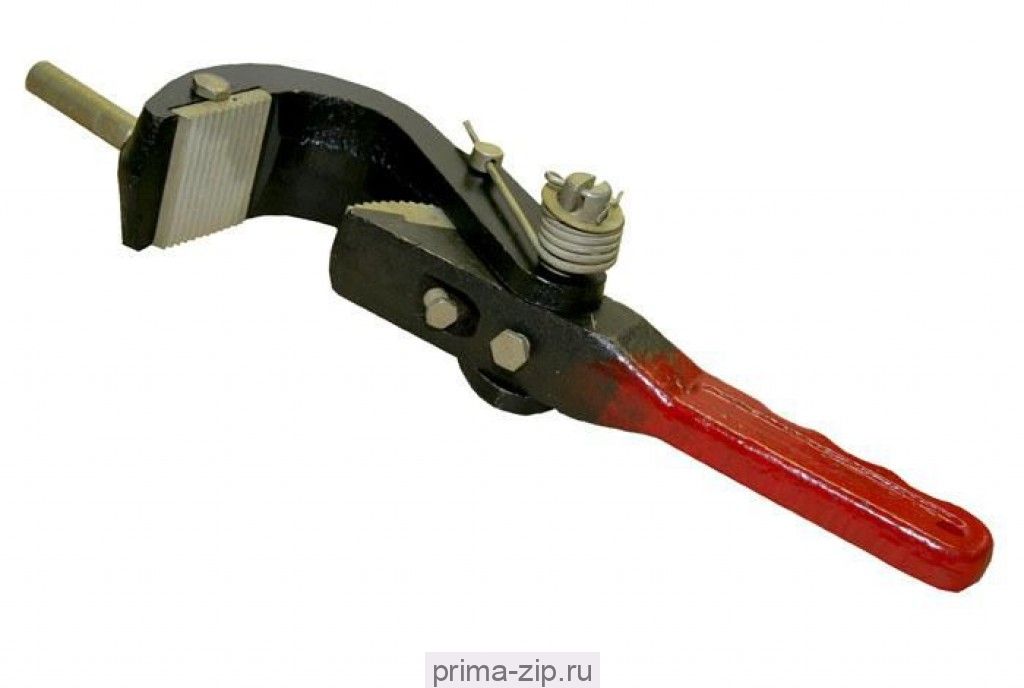

Ключ одношарнирный трубный КОТ 89-132 состоит из челюсти, шарнирно соединенной с рукояткой при помощи пальца, застопоренного к рукоятке специальным болтом. В челюсти и рукоятке в пазах типа«ласточкин хвост» устанавливаются соответственно плашка и сухарь с зубчатыми насечками на рабочей поверхности. От продольного перемещения и выпадения из пазов плашка и сухарь удерживаются специальными стопорными болтами. Пружина кручения, закрепленная одним концом в прорези на пальце рукоятки, другим концом к челюсти, обеспечивает автоматический зажим трубы между плашкой челюсти и сухарем рукоятки и удерживает ключ от выпадения на вертикальной трубе.
Особенности:
• Кованная рукоятка (не литье);
• Наличие ребра жесткости на рукоятке для усиления возможного упора на прочность на конец рукоятки;
• Усиленное посадочное место крепления плоской плашки КОТ.006 в челюсти ключа.;
• Обязательное фосфатное покрытие, что обеспечивает ключу дополнительную защиту от коррозии и увеличивает его износостойкость;
• Герметичная упаковка.
Запчасти и комплектующие:
Сухарь полукруглый КОТ.ВМ.006 (КТ.002);
Плашка плоская КОТ.ВМ.008 (КТ.001);
Пружина КОТ.ВМ.003 (КТ.003);
Пальцы, метизная продукция для ключей КОТ 48-89, 89-132.
Ключ одношарнирный трубный КОТ 89-132 состоит из челюсти, шарнирно соединенной с рукояткой при помощи пальца, застопоренного к рукоятке специальным болтом. В челюсти и рукоятке в пазах типа«ласточкин хвост» устанавливаются соответственно плашка и сухарь с зубчатыми насечками на рабочей поверхности. От продольного перемещения и выпадения из пазов плашка и сухарь удерживаются специальными стопорными болтами. Пружина кручения, закрепленная одним концом в прорези на пальце рукоятки, другим концом к челюсти, обеспечивает автоматический зажим трубы между плашкой челюсти и сухарем рукоятки и удерживает ключ от выпадения на вертикальной трубе.
Особенности:
• Кованная рукоятка (не литье);
• Наличие ребра жесткости на рукоятке для усиления возможного упора на прочность на конец рукоятки;
• Усиленное посадочное место крепления плоской плашки КОТ.006 в челюсти ключа.;
• Обязательное фосфатное покрытие, что обеспечивает ключу дополнительную защиту от коррозии и увеличивает его износостойкость;
• Герметичная упаковка.
Запчасти и комплектующие:
Сухарь полукруглый КОТ.ВМ.006 (КТ.002);
Плашка плоская КОТ.ВМ.008 (КТ.001);
Пружина КОТ.ВМ.003 (КТ.003);
Пальцы, метизная продукция для ключей КОТ 48-89, 89-132.
