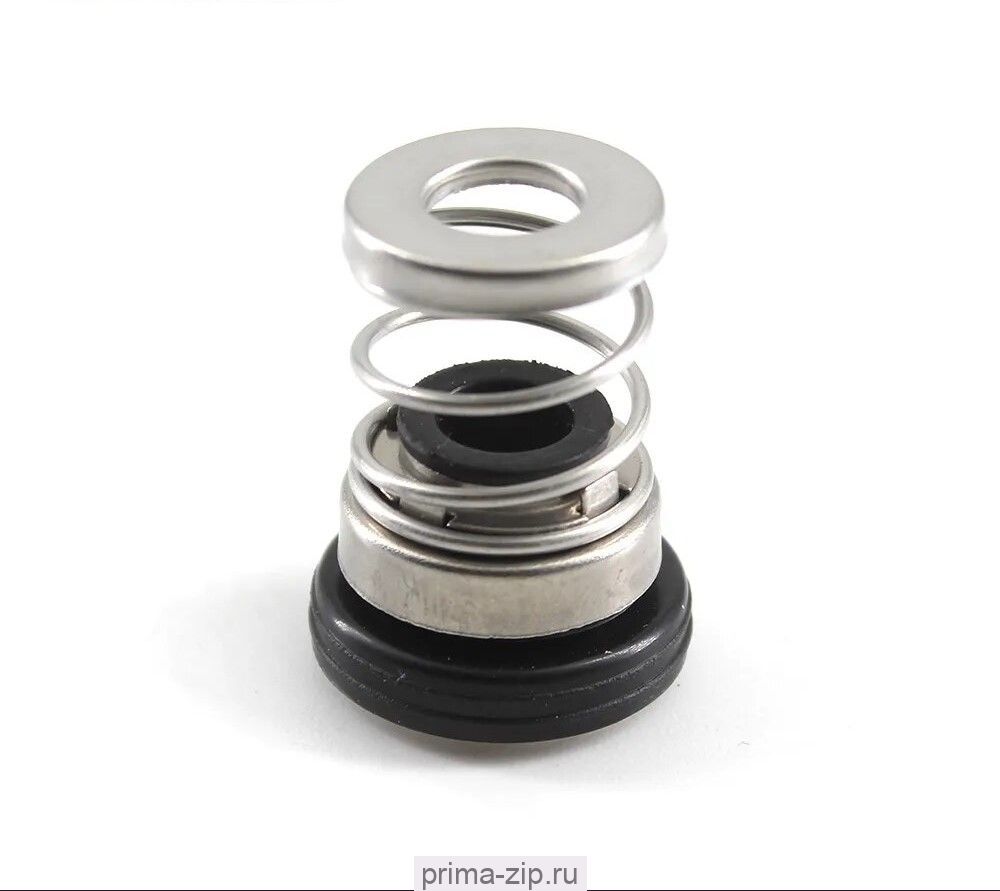

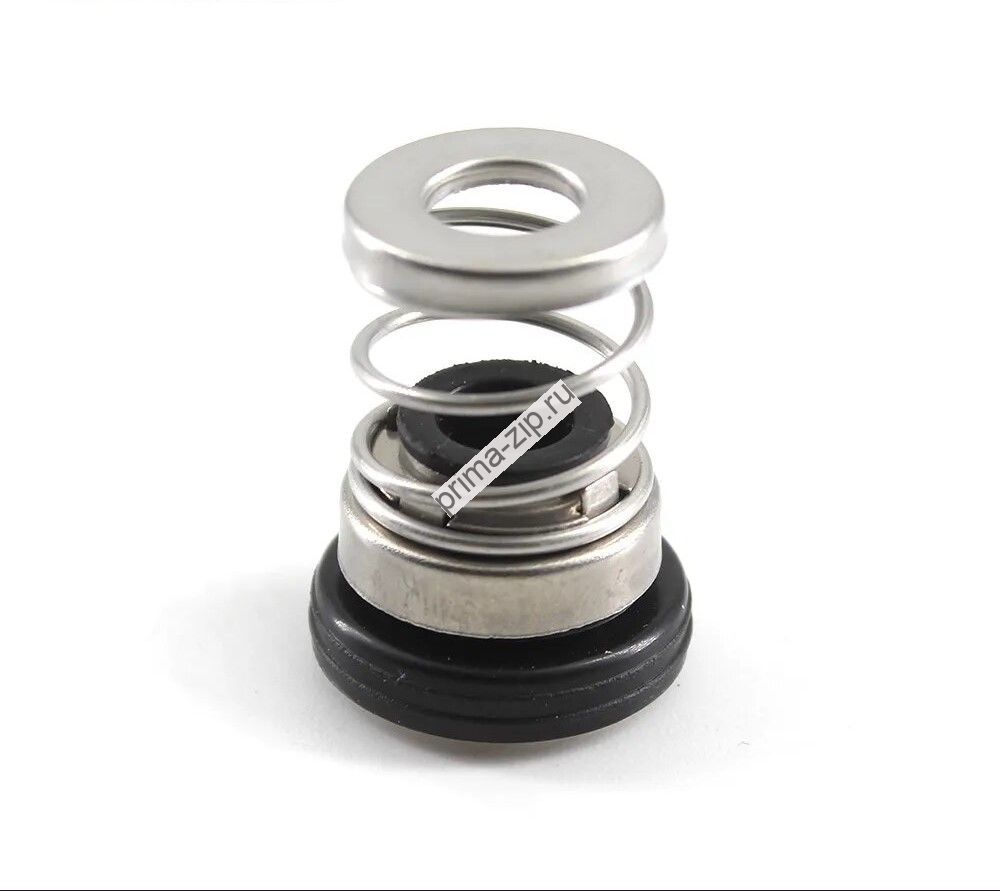

Торцевое уплотнение тип 108
Описание Торцевое уплотнение тип 108
Одинарное механическое торцевое уплотнение R-108
Применяеться в насосах Hidrostal,Wilo, Inbeat, Grundfos, Haigh, Hilde, INOX, Inoxpa, Jabsco, Johnson и тд.
Аналог: Burgmann MG910/ D1-G50, John Crane 1A (N SEAT), Flowserve 100, Latty T100, Roten 51.
| d1 (H6) | d3 (Max) | d7 (h8) | L3 | L4 |
| 8 | 17,00 | 15,00 | 14,70 | 5,30 |
| 8 | 17,00 | 21,00 | 14,70 | 5,30 |
| 9 | 21,00 | 21,00 | 14,70 | 5,30 |
| 10 | 21,00 | 21,00 | 14,70 | 5,30 |
| 11 | 23,00 | 24,00 | 14,70 | 5,30 |
| 12 | 23,00 | 26,00 | 14,70 | 5,30 |
| 14 | 25,50 | 26,00 | 19,70 | 5,30 |
| 15 | 27,50 | 27,00 | 19,70 | 5,30 |
| 16 | 27,50 | 27,00 | 19,70 | 5,30 |
| 17 | 32,50 | 33,00 | 19,70 | 5,30 |
| 17 | 32,50 | 35,00 | 19,70 | 5,30 |
| 18 | 32,50 | 33,00 | 19,70 | 5,30 |
| 19 | 33,00 | 35,00 | 19,20 | 5,80 |
| 20 | 33,00 | 35,00 | 19,20 | 5,80 |
| 22 | 38,00 | 37,00 | 21,80 | 6,20 |
| 25 | 40,00 | 40,00 | 25,00 | 7,50 |
| 28 | 43,00 | 43,00 | 27,00 | 8,00 |
| 30 | 45,50 | 45,00 | 27,00 | 8,00 |
| 35 | 51,00 | 50,00 | 29,00 | 8,00 |
| 40 | 57,50 | 58,00 | 30,50 | 9,50 |
| 45 | 63,00 | 63,00 | 30,50 | 9,50 |
| 50 | 71,00 | 70,00 | 33,50 | 11,50 |
| 55 | 75.50 | 75,00 | 33,50 | 11,50 |
Торцевое уплотнение тип 108
