Торцевое уплотнение к насосу Grundfos TP 100-390/2 A-F-A-BAQE
Описание Торцевое уплотнение к насосу Grundfos TP 100-390/2 A-F-A-BAQE
Торцевое уплотнение к насосу Grundfos TP 100-390/2 A-F-A-BAQE
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)

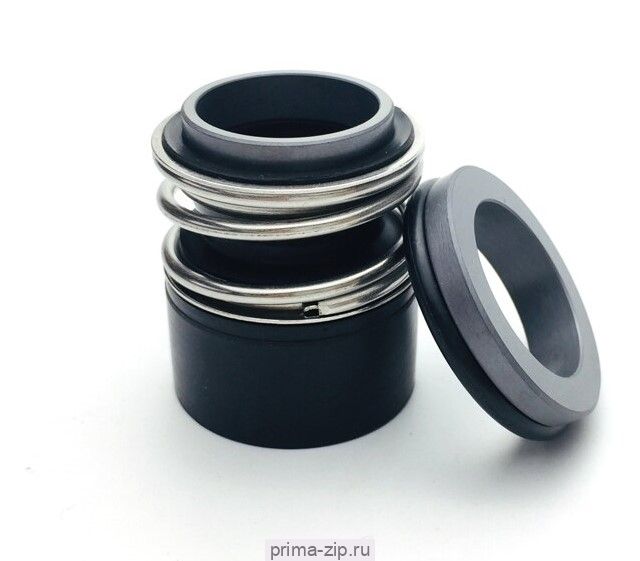

Одинарное уплотнение Тип MG13/28-Z, с эластомерным сильфоном для гладких валов.
Назначение :
Наиболее часто используемое уплотнение в насосах фирмы Wilo, Grundfos, KSB, Pedrollo, NETZSCH, SULZER, Packo, SIHI-STERLING и др.
Может использоваться как тандем или двойное уплотнение.
Технические характеристики
- температура -20…+140 °C
- давление до 16 бар
- скорость до 10 м/с
- осевое смещение +-2 мм
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-28 | 28 | 49.0 | 43.0 | 42.5 | 7.5 | 42.0 | 9.0 |
