Торцевое уплотнение N-B093U-ADY1-0500

8 960 руб.

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Самовывоз по адресу : г.Москва, ул.Мироновская 2
4Другой вариант доставки .

Аналог -- М.1101.10С06.050.0103.1011.6 1 Однопружинное уплотнение с вторичным уплотнением в виде резинового сильфона

При Заказе, указывайте диаметр вала насоса и тип ответного , неподвижного кольца !

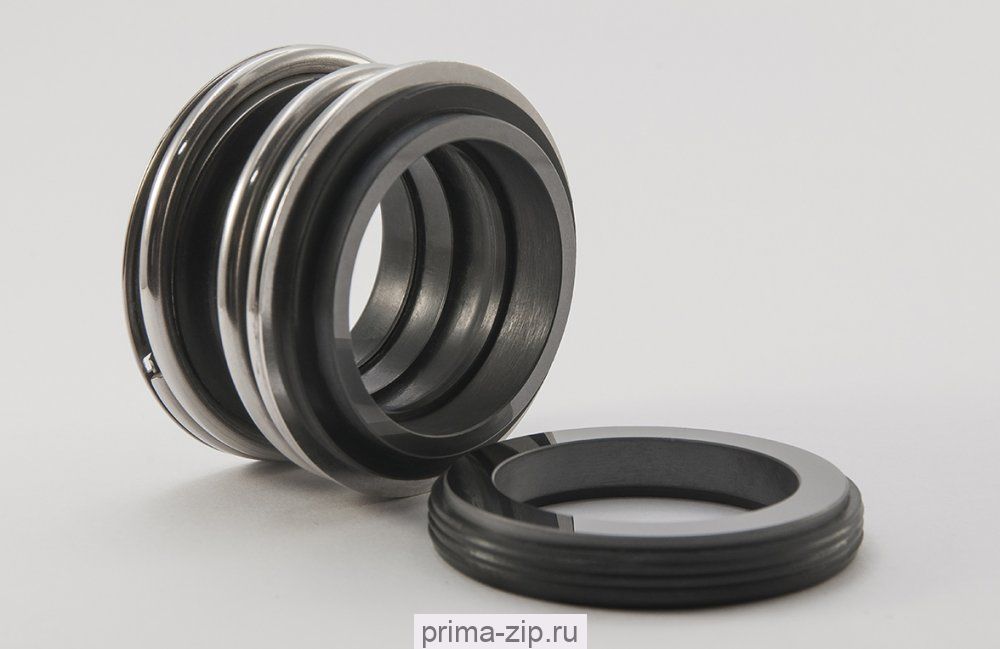

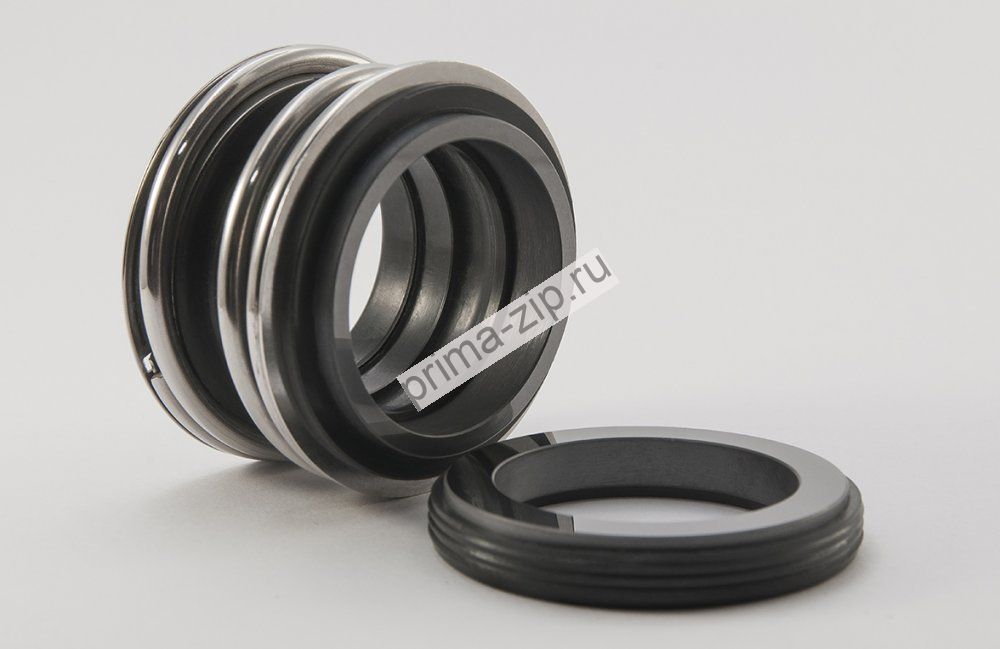

Торцевое уплотнение ГРАФЛЕКС - М.1101 с резиновым сильфоном.

Назначение:

для герметизациинасосов в нейтральных и слабоагрессивных средах.

Особенности конструкции

для гладких валов;
гидравлически неразгруженное;
не зависит от направления вращения;
обладает способностью компенсировать несоосности, биения и износ поверхности вала;
рекомендуется для сред, содержащих твердые частицы.

Материалы

Материалы пар трения:

углеграфит, пропитанный синтетической смолой;
углеграфит, пропитанный сурьмой;
керамика;
карбид кремния;
карбид вольфрама.

Материалы вторичных уплотнений:

резина на основе бутадиеннитрильного каучука;
резина на основе этиленпропиленового каучука;
резина на основе фторкаучука.

Материалы металлических частей уплотнения (пружины, кольца):

сталь 12Х18Н10Т ГОСТ 5632-72;
сталь 10Х17Н13М2Т ГОСТ 5632-72.

Размеры

d1, мм	d3, мм	d7, мм	d12, мм	d8, мм	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм
10.0	24.0	21.0	19.2	3.0	14.5	25.9	33.4	6.6	6.6	10.0
12.0	24.0	23.0	21.6	3.0	15.0	25.9	33.4	6.6	5.6	10.0
14.0	28.0	25.0	24.6	3.0	17.0	28.4	33.4	6.6	5.6	10.0
15.0	28.0	-	24.6	-	17.0	28.4	33.4	-	6.6	10.0
16.0	28.0	27.0	28.0	3.0	17.0	28.4	33.4	6.6	7.5	10.0
18.0	31.0	33.0	30.0	3.0	19.5	30.0	37.5	7.5	8.0	10.0
20.0	36.0	35.0	35.0	3.0	21.5	30.0	37.5	7.5	7.5	10.7
22.0	36.0	37.0	35.0	3.0	21.5	30.0	37.5	7.5	7.5	10.7
24.0	40.5	39.0	38.0	3.0	22.5	32.5	42.5	7.5	7.5	10.7
25.0	41.0	40.0	38.0	3.0	23.0	32.5	42.5	7.5	7.5	10.7
28.0	47.0	43.0	42.0	3.0	26.5	35.0	42.5	7.5	9.0	12.2
30.0	47.0	45.0	45.0	3.0	26.5	35.0	42.5	7.5	10.5	12.2
32.0	51.0	48.0	48.0	3.0	27.5	35.0	47.5	7.5	10.5	12.2
33.0	51.0	48.0	50.0	3.0	27.5	35.0	47.5	7.5	11.0	12.2
35.0	55.0	50.0	52.0	3.0	28.5	35.0	47.5	7.5	11.0	12.2
38.0	58.0	56.0	55.0	4.0	30.0	36.0	46.0	9.0	10.3	13.0
40.0	60.0	58.0	58.0	4.0	30.0	36.0	46.0	9.0	10.8	14.0
43.0	63.0	61.0	62.0	4.0	30.0	36.0	51.0	9.0	12.0	14.0
45.0	65.0	63.0	64.0	4.0	30.0	36.0	51.0	9.0	11.6	14.0
48.0	69.0	66.0	68.4	4.0	30.5	36.0	51.0	9.0	11.6	14.0
50.0	71.0	70.0	69.3	4.0	30.5	38.0	50.5	9.5	11.6	14.0
53.0	76.0	73.0	72.3	4.0	33.0	36.5	59.0	11.0	12.3	14.0
55.0	78.0	75.0	75.4	4.0	35.0	36.5	59.0	11.0	13.3	14.0
58.0	82.0	78.0	78.4	4.0	37.0	41.5	59.0	11.0	13.3	14.0
60.0	85.0	80.0	80.4	4.0	38.0	41.5	59.0	11.0	13.3	14.0
65.0	90.0	85.0	85.4	4.0	40.0	41.5	69.0	11.0	13.0	14.0
68.0	94.0	90.0	91.5	4.0	40.0	48.7	68.7	11.3	13.7	16.4
70.0	97.0	92.0	92.0	4.0	40.0	48.7	68.7	11.3	13.0	16.4
75.0	102.0	97.0	99.0	4.0	40.0	48.0	68.7	11.3	14.0	16.4
80.0	108.0	105.0	104.0	4.0	40.0	48.0	78.0	12.0	15.0	16.1
85.0	117.0	110.0	109.0	4.0	41.0	46.0	76.0	14.0	14.8	16.1
90.0	126.0	115.0	114.0	4.0	45.0	51.0	76.0	14.0	14.8	18.1
95.0	131.0	120.0	120.3	4.0	46.0	51.0	76.0	14.0	15.8	18.1
100.0	136.0	125.0	123.3	4.0	47.0	51.0	76.0	14.0	15.8	18.1
