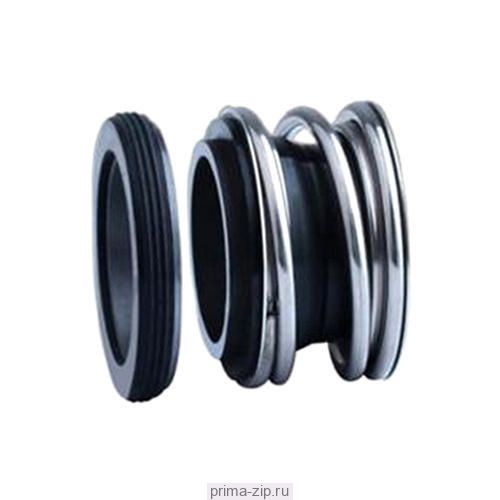

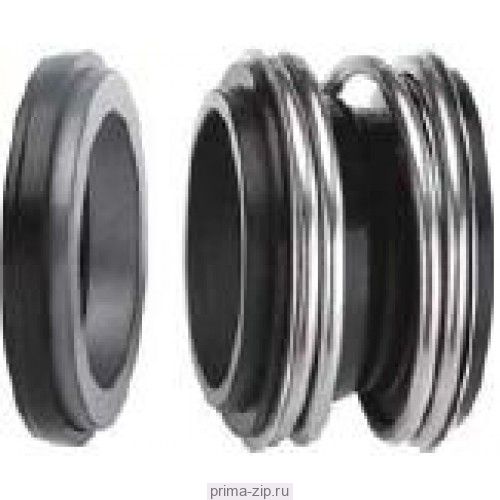

Торцевое уплотнение MG1/12-Z
Описание Торцевое уплотнение MG1/12-Z
Применяется в насосах
Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.
Аналог торцевых уплотнений :
Aesseal B02, B012, B013, BP02; Roten L3, L3K, L3N, BURGMANN MG1S20, SNMG20, BSMGS20 BURGMANN MG-1, KROMA NM-1, SNMG-1, BSMG-1, BURGMANN MG-12 , KROMA NM-12, SNMG-12, BSMG-12 ; KROMA NM-13, SNMG-13, BSMG-13.
Технические характеристики
Температура от -20°С....+200°С
Давление до 12 атм
Линейная скорость 12 м/с
Материал исполнения
Вращающаяся часть: графит/карбид кремния/карбид вольфрама
Неподвижное кольцо: карбид кремния/керамика/карбид вольфрама
Уплотнение: Nbr/ Epdm/ Viton/ Silicon
Пружина и металлические части: 08х18н10/ 03Х17Н14М3
Неподвижные кольца
|
Диаметр вала d1 |
Длина в рабочем состояние |
d3 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
|||
|
MG1 |
MG12 |
MG13 |
MG1S20 |
|||||||||
|
10 |
14,7 |
26 |
33,5 |
25,5 |
22 |
21 |
19,2 |
24,6 |
6,5 |
6,5 |
9 |
10 |
|
12 |
15,2 |
26 |
33,5 |
25,5 |
24,5 |
23 |
21,6 |
27,8 |
6,5 |
5,5 |
9 |
10 |
|
14 |
17,2 |
28,5 |
33,5 |
25,5 |
28 |
25 |
24,6 |
31 |
6,5 |
5,5 |
10,5 |
10 |
|
15 |
17,2 |
28,5 |
33,5 |
25,5 |
28 |
27 |
24,6 |
31 |
6,5 |
6,5 |
10,5 |
10 |
|
16 |
17,2 |
28,5 |
33,5 |
25,5 |
28 |
27 |
28 |
31 |
6,5 |
7,5 |
10,5 |
10 |
|
18 |
19,7 |
30,1 |
37,7 |
25,5 |
31,5 |
33 |
30 |
34,2 |
7,5 |
8 |
10,5 |
11,4 |
|
19 |
21,7 |
30,1 |
37,7 |
25,5 |
36,5 |
35 |
35 |
34,2 |
7,5 |
7,5 |
10,5 |
11,4 |
|
20 |
21,7 |
30,1 |
37,7 |
25,5 |
36,5 |
35 |
35 |
35,7 |
7,5 |
7,5 |
10,5 |
11,4 |
|
22 |
21,7 |
30,1 |
37,7 |
25,5 |
36,5 |
37 |
35 |
37,3 |
7,5 |
7,5 |
10,5 |
11,4 |
|
24 |
22,7 |
32,7 |
42,7 |
25,5 |
42 |
39 |
38 |
40,5 |
7,5 |
7,5 |
10,5 |
11,4 |
|
25 |
23,2 |
32,7 |
42,7 |
25,5 |
42 |
40 |
38 |
40,5 |
7,5 |
7,5 |
10,5 |
11,4 |
|
28 |
26,7 |
35,2 |
42,7 |
33,5 |
48,5 |
43 |
42 |
46,7 |
7,5 |
9 |
12 |
11,4 |
|
30 |
26,7 |
35,2 |
42,7 |
33,5 |
48,5 |
45 |
45 |
50,8 |
7,5 |
10,5 |
12 |
11,4 |
|
32 |
27,7 |
35,2 |
47,7 |
33,5 |
53 |
48 |
48 |
50,8 |
7,5 |
10,5 |
12 |
11,4 |
|
33 |
27,7 |
35,2 |
47,7 |
33,5 |
53 |
48 |
50 |
54 |
7,5 |
11 |
12 |
11,4 |
|
35 |
28,7 |
35,2 |
47,7 |
33,5 |
56,5 |
50 |
52 |
54 |
7,5 |
11 |
12 |
11,4 |
|
38 |
30,2 |
36,2 |
46,2 |
33,5 |
58,5 |
56 |
55 |
57,2 |
9 |
10,5 |
12 |
14 |
|
40 |
30,2 |
36,2 |
46,2 |
33,5 |
61,5 |
58 |
58 |
60,4 |
9 |
10,8 |
12 |
14 |
|
42 |
30,2 |
36,2 |
51,2 |
41,5 |
65 |
61 |
62 |
63,5 |
9 |
12 |
12 |
14 |
|
43 |
30,2 |
36,2 |
51,2 |
41,5 |
65 |
61 |
62 |
63,5 |
9 |
12 |
12 |
14 |
|
45 |
30,2 |
36,2 |
51,2 |
41,5 |
67,5 |
63 |
64 |
63,5 |
9 |
11,5 |
12 |
14 |
|
48 |
30,7 |
36,2 |
51,2 |
41,5 |
70 |
66 |
68,4 |
66,7 |
9 |
11,5 |
12 |
14 |
|
50 |
30,7 |
38,2 |
50,7 |
41,5 |
73,5 |
70 |
69,3 |
69,9 |
9,5 |
11,5 |
13,5 |
15 |
|
53 |
33,2 |
36,7 |
59,2 |
41,5 |
78 |
73 |
72,3 |
73,1 |
11 |
12,5 |
13,5 |
15 |
|
55 |
35,2 |
36,7 |
59,2 |
41,5 |
80,5 |
75 |
75,4 |
76,2 |
11 |
13,5 |
13,5 |
15 |
