Торцевое уплотнение M7N-24 G9 SIC/SIC/VITON/304
Описание Торцевое уплотнение M7N-24 G9 SIC/SIC/VITON/304

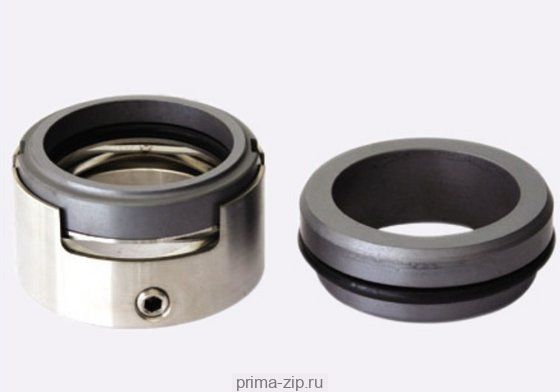

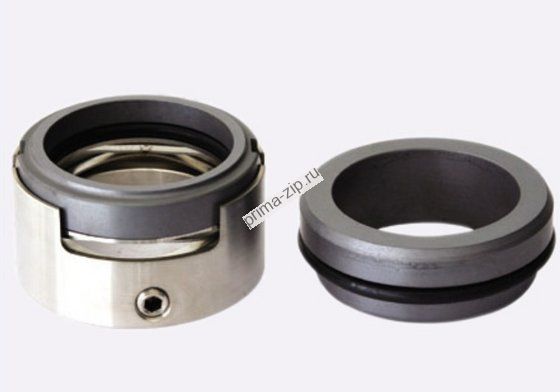

Торцевое уплотнение M7N
Аналог торцевых уплотнений: Burgmann M7N/M7F/M74/M74D, Aesseal W07D/W07DM. Может использоваться как двойное торцевое уплотнение M74D. Так же применяется в насосах KSB.
Механические торцевые уплотнения серии M7N, изготовлены из следующих материалов:
- материал вращающегося кольца: SiC (карбид кремния) / TC (карбид вольфрама) / Car (графит);
- материал стационарного кольца: Car / SiC / TC;
- материал вторичного уплотнения: VITON (Витон)/ EPDM (обычная резина) / NBR (маслобензостойкая резина);
- металлические части выполнены из материалов: SUS304 / SUS316;
- пружины: 17-7PH/SUS304/SUS316.
|
Модель |
d1 |
d3 |
d6 |
d2 |
L1 |
L2 |
f |
|
M7N-14 |
14 |
25 |
21 |
25 |
35 |
10 |
6 |
|
M7N-16 |
16 |
27 |
23 |
27 |
35 |
10 |
6 |
|
M7N-18 |
18 |
33 |
27 |
33 |
37,5 |
11,5 |
7 |
|
M7N-20 |
20 |
35 |
29 |
35 |
37,5 |
11,5 |
7 |
|
M7N-22 |
22 |
37 |
31 |
37 |
37,5 |
11,5 |
7 |
|
M7N-24 |
24 |
39 |
33 |
39 |
40 |
11,5 |
8 |
|
M7N-25 |
25 |
40 |
34 |
40 |
40 |
11,5 |
8 |
|
M7N-28 |
28 |
43 |
37 |
43 |
42,5 |
11,5 |
8 |
|
M7N-30 |
30 |
45 |
39 |
45 |
42,5 |
11,5 |
8 |
|
M7N-32 |
32 |
47 |
42 |
48 |
42,5 |
11,5 |
8 |
|
M7N-33 |
33 |
48 |
42 |
48 |
42,5 |
11,5 |
8 |
|
M7N-35 |
35 |
50 |
44 |
50 |
42,5 |
11,5 |
8 |
|
M7N-38 |
38 |
55 |
49 |
56 |
45 |
14 |
8 |
|
M7N-40 |
40 |
57 |
51 |
58 |
45 |
14 |
8 |
|
M7N-43 |
43 |
60 |
54 |
61 |
45 |
14 |
8 |
|
M7N-45 |
45 |
62 |
56 |
63 |
45 |
14 |
8 |
|
M7N-48 |
48 |
65 |
59 |
66 |
45 |
14 |
8 |
|
M7N-50 |
50 |
67 |
62 |
70 |
47,5 |
15 |
8 |
|
M7N-53 |
53 |
70 |
65 |
73 |
47,5 |
15 |
8 |
|
M7N-55 |
55 |
72 |
67 |
75 |
47,5 |
15 |
8 |
|
M7N-58 |
58 |
79 |
70 |
78 |
52,5 |
15 |
9 |
|
M7N-60 |
60 |
81 |
72 |
80 |
52,5 |
15 |
9 |
|
M7N-63 |
63 |
84 |
75 |
83 |
52,5 |
15 |
9 |
|
M7N-65 |
65 |
86 |
77 |
85 |
52,5 |
15 |
9 |
|
M7N-68 |
68 |
89 |
81 |
90 |
52,5 |
18 |
9 |
|
M7N-70 |
70 |
91 |
83 |
92 |
60 |
18 |
9 |
|
M7N-75 |
75 |
99 |
88 |
97 |
60 |
18 |
10 |
|
M7N-80 |
80 |
104 |
95 |
105 |
60 |
18,2 |
10 |
|
M7N-85 |
85 |
109 |
100 |
110 |
60 |
18,2 |
10 |
|
M7N-90 |
90 |
114 |
105 |
115 |
65 |
18,2 |
10 |
|
M7N-95 |
95 |
119 |
110 |
120 |
65 |
17,2 |
10 |
|
M7N-100 |
100 |
124 |
115 |
125 |
65 |
17,2 |
10 |
