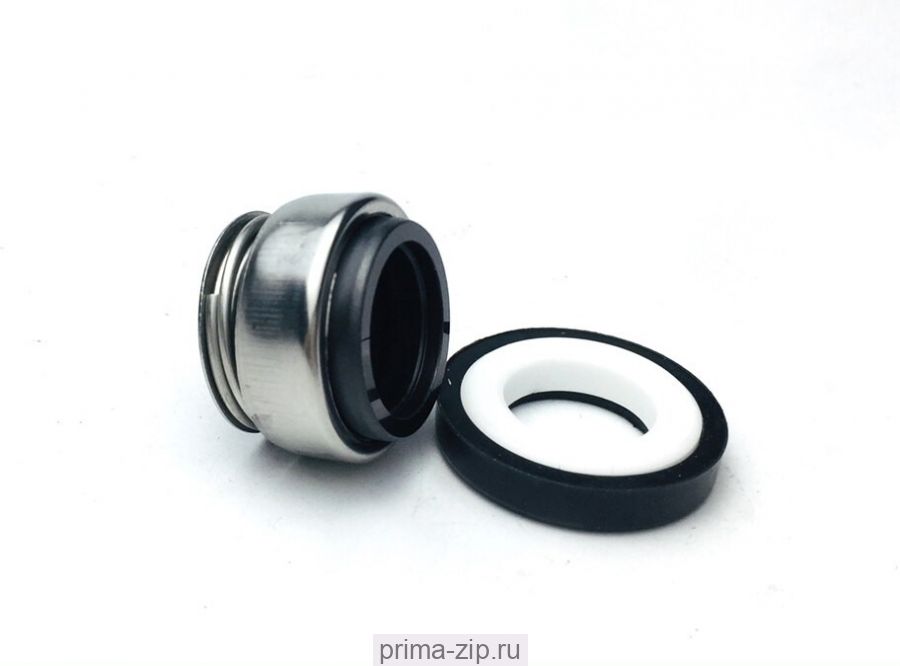

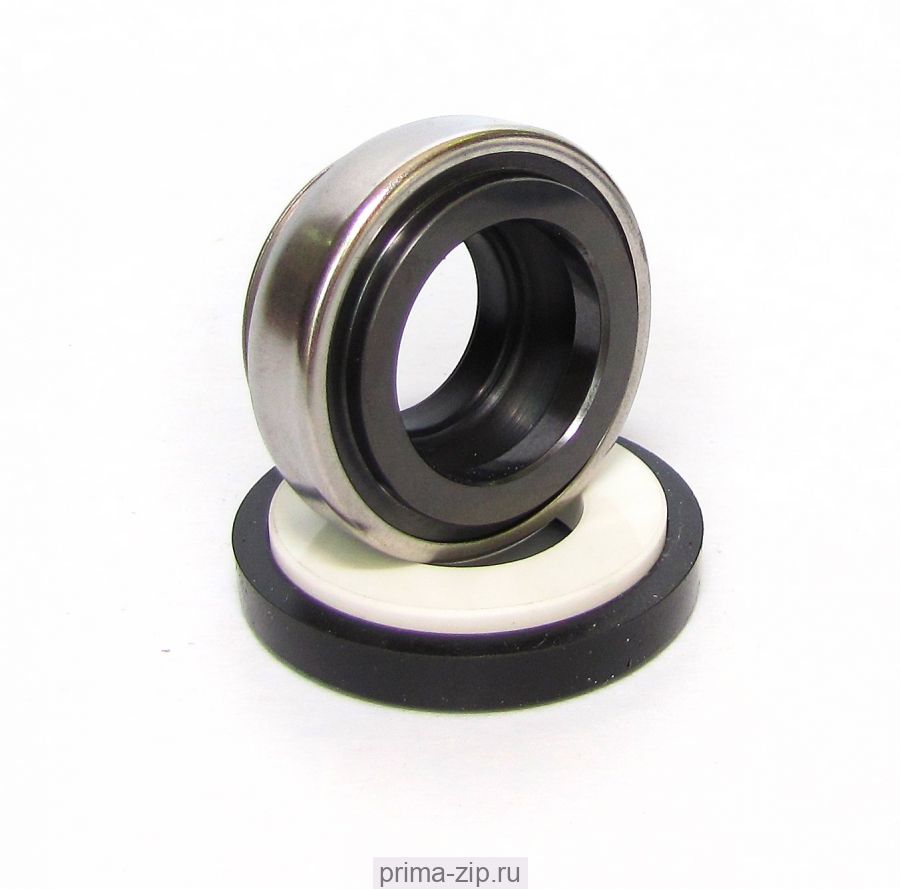

Торцевое уплотнение BT-AR -15 мм
Описание Торцевое уплотнение BT-AR -15 мм
Тип BT-AR (DIN 24250)
Технические характеристики
- диаметр вала 6…70 мм
- температура -15…+90 °C
- частота вращения до 3000 об/мин
- утечка менее 0,2 см³/ч
Пара трения: графит по керамике
Эластомерные детали: NBR, EPDM, Viton
,
Габаритные размеры торцовых уплотнений
| d1 | d3 | d7 | l3 | l4 | Код |
| 6 | 18 | 22 | 8 | 4 | VGM-8062 |
| 8a | 20 | 26 | 11 | 4 | VGM-8063 |
| 8b | 20 | 22 | 11 | 4 | VGM-8064 |
| 8c | 24 | 26 | 11 | 8 | VGM-8065 |
| 9 | 24 | 26 | 11 | 8 | VGM-8020 |
| 10 | 24 | 26 | 11 | 8 | VGM-8021 |
| 11 | 24 | 26 | 11 | 8 | VGM-8022 |
| 12a | 24 | 26 | 13 | 5,5 | VGM-8066 |
| 12b | 24 | 26 | 13 | 8 | VGM-8060 |
| 12c | 32 | 35 | 13 | 8 | VGM-8067 |
| 13 | 24 | 26 | 13 | 8 | VGM-8023 |
| 14a | 28 | 25 | 13 | 7 | VGM-8068 |
| 14b | 28 | 28,5 | 13 | 8 | VGM-8024 |
| l4c | 32 | 29,5 | 13 | 8 | VGM-8070 |
| 14d | 32 | 35 | 13 | 8 | VGM-8071 |
| 15a | 32 | 29,5 | 13 | 8 | VGM-8025 |
| 15b | 32 | 38 | 13 | 8 | VGM-8072 |
| 15c | 35 | 38 | 13 | 8 | VGM-8073 |
| 16a | 32 | 29,5 | 13 | 8 | VGM-8026 |
| 16b | 35 | 38 | 13 | 8 | VGM-8074 |
| 16c | 39 | 38 | 13 | 8 | VGM-8075 |
| 16d | 39 | 42 | 13 | 8 | VGM-8076 |
| 17 | 39 | 42 | 13 | 8 | VGM-8027 |
| 18 | 39 | 42 | 13 | 8 | VGM-8028 |
| 19 | 39 | 42 | 13 | 8 | VGM-8029 |
| 20a | 39 | 42 | 13 | 8 | VGM-8077 |
| 20b | 42 | 45 | 13 | 10 | VGM-8078 |
| 22 | 42 | 45 | 13 | 10 | VGM-8030 |
| 23 | 47 | 50 | 14 | 10 | VGM-8079 |
| 24 | 47 | 50 | 14 | 10 | VGM-8031 |
| 25a | 42 | 50 | 14 | 10 | VGM-8032 |
| 25b | 47 | 50 | 14 | 10 | VGM-8080 |
| 26 | 47 | 50 | 14 | 10 | VGM-8081 |
| 28 | 54 | 57 | 15 | 10 | VGM-8033 |
| 30 | 54 | 57 | 15 | 10 | VGM-8034 |
| 32 | 54 | 57 | 15 | 10 | VGM-8035 |
| 35 | 60 | 63 | 16 | 10 | VGM-8082 |
| 38 | 65 | 68 | 18 | 12 | VGM-8036 |
| 40 | 65 | 68 | 18 | 12 | VGM-8037 |
| 45 | 70 | 73 | 20 | 12 | VGM-8083 |
| 50 | 85 | 88 | 23 | 15 | VGM-8084 |
| 55 | 85 | 23 | 88 | 15 | VGM-8085 |
| 60 | 105 | 30 | 110 | 15 | VGM-8086 |
| 65 | 105 | 32 | 110 | 15 | VGM-8098 |
| 70 | 105 | 32 | 110 | 15 | VGM-8087 |
Торцевое уплотнение Тип BT-AR
