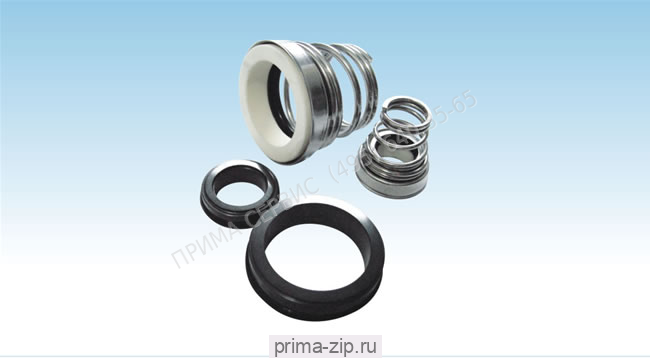

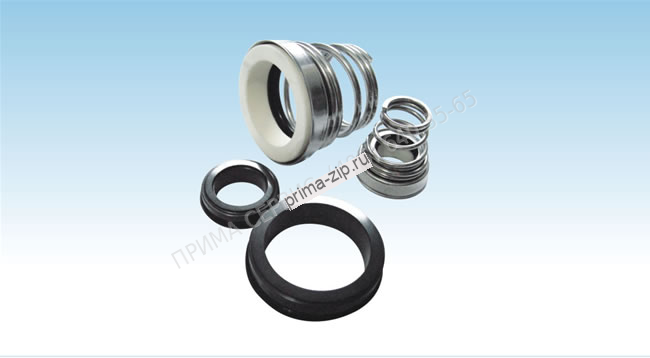

Торцевое уплотнение BS155-18 mm CAR/CER/Viton
Описание Торцевое уплотнение BS155-18 mm CAR/CER/Viton
Торцевое уплотнение BS155-18 mm CAR/CER/Viton для вала насоса взаимозаменяемо с Burgmann BT-FN, AES T04, Roten 3, NS-1, ZY 155, TU 155, SNFN/SNFNA.
Применяемые материалы
- Пары трения:
графит, пропитанный смолой (R) - керамика (C)
карбид кремния (S) - карбид кремния (S) - Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)
Установочные размеры торцового уплотнения (DIN 24250)
| Модель |
d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
|
155-10 |
10 |
20 |
18.1 |
5.5 |
15 |
|
155-11 |
11 |
22 |
20.6 |
5.5 |
18 |
|
155-12 |
12 |
22 |
20.6 |
5.5 |
18 |
|
155-13 |
13 |
25 |
23.1 |
6.0 |
22 |
|
155-14 |
14 |
25 |
23.1 |
6.0 |
22 |
|
155-15 |
15 |
29 |
26.9 |
7.0 |
22 |
|
155-16 |
16 |
29 |
26.9 |
7.0 |
23 |
|
155-17 |
17 |
29 |
26.9 |
7.0 |
23 |
|
155-18 |
18 |
33 |
30.9 |
8.0 |
24 |
|
155-19 |
19 |
33 |
30.9 |
8.0 |
25 |
|
155-20 |
20 |
33 |
30.9 |
8.0 |
25 |
|
155-21 |
21 |
38 |
35.4 |
8.0 |
25 |
|
155-22 |
22 |
38 |
35.4 |
8.0 |
25 |
|
155-23 |
23 |
38 |
35.4 |
8.0 |
27 |
|
155-24 |
24 |
38 |
35.4 |
8.0 |
27 |
|
155-25 |
25 |
40 |
38.2 |
8.5 |
27 |
|
155-28 |
28 |
46 |
43.3 |
9.0 |
29 |
|
155-29 |
29 |
46 |
43.3 |
9.0 |
30 |
|
155-30 |
30 |
46 |
43.3 |
9.0 |
30 |
|
155-32 |
32 |
46 |
43.3 |
9.0 |
30 |
|
155-33 |
33 |
48 |
53.5 |
11.5 |
39 |
|
155-35 |
35 |
50 |
53.5 |
11.5 |
39 |
|
155-38 |
38 |
56 |
60.5 |
11.5 |
39 |
