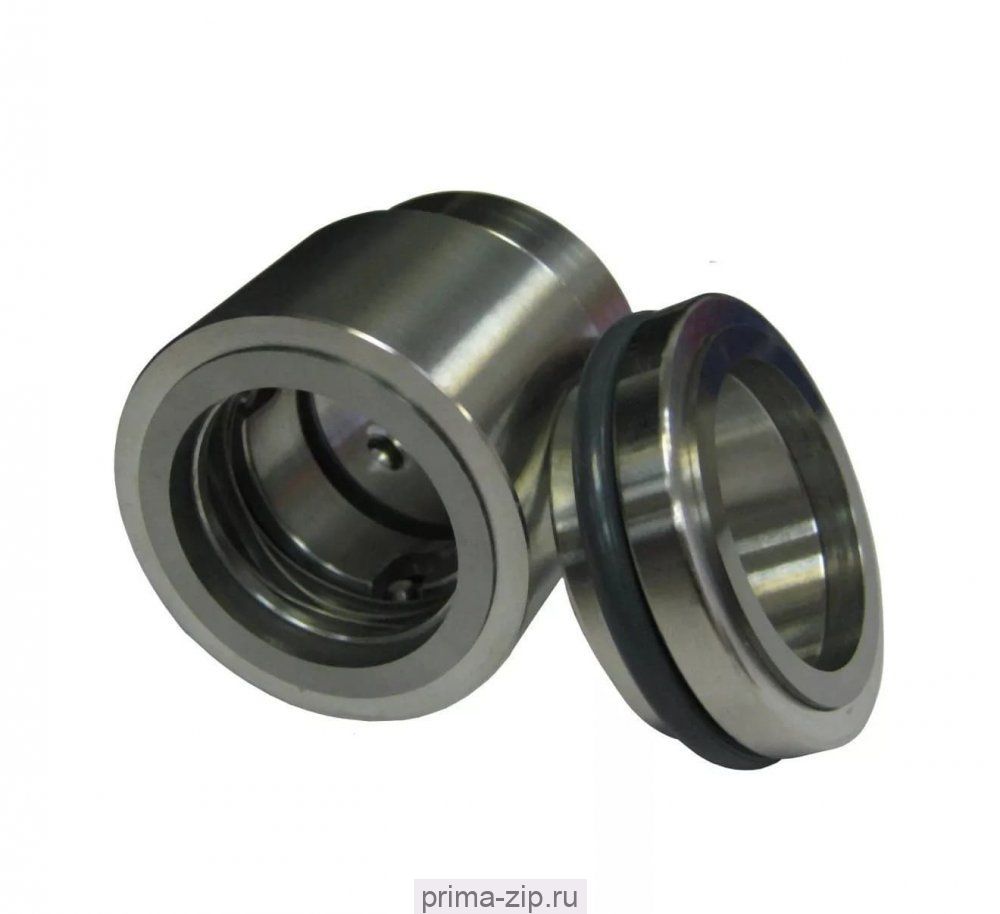

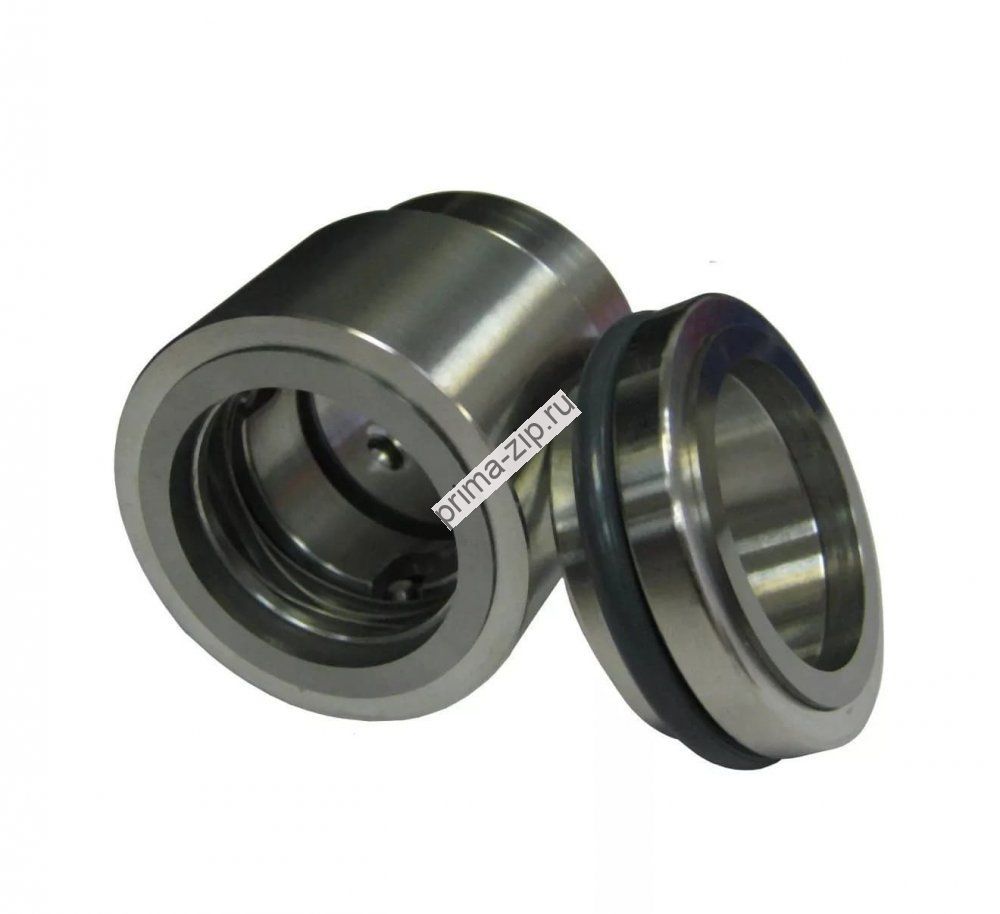

Торцевое уплотнение HJ92N/35 mm car/sic/vit

Разгруженные торцевые уплотнения HJ92N с пластинчатой пружиной разработаны специально для вязких сред и жидкостей, содержащих твердые вещества, а также для работы с высокими давлениями и температурами.

Материалы деталей торцового уплотнения

Пара трения:
Графит по карбиду кремния
Карбид кремния по карбиду кремния
Карбид вольфрама по карбиду вольфрама

Уплотнительные кольца:
Фторкаучук Viton
Этиленпропиленовая EPDM
Нитрильная NBR
Фторкаучук во фторопластовой оболочке VIT/PTFE


Металлические детали:
Нерж.сталь AISI 304 / 316




D1 Диаметр вала	D3	D4	L1	L3	D7
18	32	29	37,5	30,5	33
20	34	31	37,5	30,5	35
22	36	33	37,5	30,5	37
24	38	35	40	33	39
25	39	36	40	33	40
28	42	40	42,5	35,5	43
30	44	43	42,5	35,5	45
32	47	46	42,5	35,5	48
33	47	47	42,5	35,5	48
35	49	49	42,5	35,5	50
38	54	53	45	37	56
40	56	56	45	37	58
42	59	59	45	37	61
43	61	59	45	37	61
45	64	61	45	37	63
48	66	64	45	37	66
50	69	66	47,5	38	70
53	71	69	47,5	38	73
55	78	71	47,5	38	75
58	80	76	52,5	42	78
60	83	78	52,5	42	80
65	85	84	52,5	42	85
68	88	88	52,5	41,5	90
70	90	90	60	48,5	92
75	99	98	60	48,5	97
80	104	100	60	48,5	105
85	109	114	60	48,5	110
90	114	119	65	52	115
95	119	124	65	52	120
100	124	129	65	52	125
