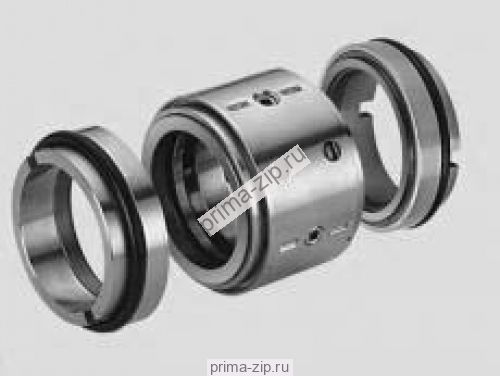

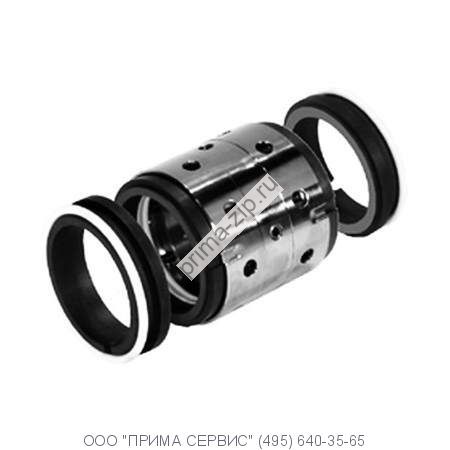

Торцевое уплотнение 251/Д.71.040.772KK
Описание Торцевое уплотнение 251/Д.71.040.772KK
Торцевое уплотнение ДВОЙНОЕ 251/Д.71.040.772KK . Температура от минус 40С до +200C. Скорость до 13 м/с (4000 об/мин). Давление до 17 кг/см2
Пара трения карбид кремния по графиту или карбид кремния по карбиду кремния.
Чёрные кольца уплотнительные круглого сечения, которые видны на фотографии, — это так называемые кольца «креви», которые состоят из фторопластовой оболочки (трубка с толщиной стенки 0,3 мм) и кольца резинового, находящегося внутри фторопластовой трубки.
Вращающаяся часть торцевого уплотнения фиксируется на валу винтами с внутренним шестигранником.
Использование упругих свойств резины и химической стойкости фторопласта даёт прекрасные результаты.
Опыт эксплуатации торцевых уплотнений данной конструкции показывает, что при перекачивании агрессивных жидкостей температурой от минус 40ºС до +200ºС они работают надёжнее, чем уплотнения с «фторопластовым клином», которые капризны при сборке и плохо справляются с легкотекучими жидкостями (керосин, нефрас).
Уплотнение предназначено для установки в камере, отвечающей требованиям стандарта ИСО3069-74
или ОСТ 26.06-1493-86
 |
 |
 |
| Диаметр вала D1, мм |
D3, мм |
D4, не менее, мм |
L1К, мм |
D6, мм |
D7, мм |
L6, мм |
L8 для варианта со стопорением, мм |
|
14 |
24 |
26 |
35.0 |
21 |
25 |
4 |
12.8 |
|
16 |
26 |
28 |
35.0 |
23 |
27 |
4 |
12.8 |
|
18 |
32 |
34 |
37.5 |
27 |
33 |
5 |
14.5 |
|
20 |
34 |
36 |
37.5 |
29 |
35 |
5 |
14.5 |
|
22 |
36 |
38 |
37.5 |
31 |
37 |
5 |
14.5 |
|
24 |
38 |
40 |
40.0 |
33 |
39 |
5 |
14.3 |
|
25 |
39 |
41 |
40.0 |
34 |
40 |
5 |
14.0 |
|
28 |
42 |
44 |
42.5 |
37 |
43 |
5 |
13.5 |
|
30 |
44 |
46 |
42.5 |
39 |
45 |
5 |
13.0 |
|
32 |
46 |
48 |
42.5 |
42 |
48 |
5 |
13.0 |
|
33 |
47 |
49 |
42.5 |
42 |
48 |
5 |
13.0 |
|
35 |
49 |
51 |
42.5 |
44 |
50 |
5 |
13.0 |
|
38 |
54 |
58 |
45.0 |
49 |
56 |
6 |
14.0 |
|
40 |
56 |
60 |
45.0 |
51 |
58 |
6 |
14.0 |
|
43 |
59 |
63 |
45.0 |
54 |
61 |
6 |
14.0 |
|
45 |
61 |
65 |
45.0 |
56 |
63 |
6 |
14.0 |
|
48 |
64 |
68 |
45.0 |
59 |
66 |
6 |
14.0 |
