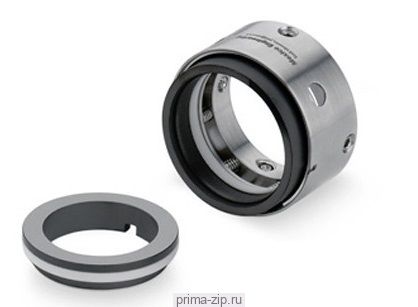

Торцевое уплотнение 00-00003732 Car/Sic/Viton

Торцовые уплотнения типа 211, 231/231

Уплотнения соответствуют стандарту DIN 24960.

Назначение:

Уплотнения предназначены для герметизации вращающихся валов насосов, работающих в нейтральных и слабоагрессивных средах, включая морскую воду, конденсат, дистиллаты с примесями кислоты.

              Давление, МПа (кгс/см²)………………………….....1,6(16)

              Температура, К (⁰С)………………………………..от 233до293(от минус 40 до +120)

              Частота вращения вала, мин^-1……………………...3000

              Объемная концентрация твердых

              частиц, % , max…………………………………….....1,5

              Размеры твердых частиц, мм……………………....1,0

Конструкция:

Торцовые уплотнения состоят из колец пар трения, поджимного элемента, вторичных уплотнительных элементов и деталей, обеспечивающих передачу момента трения. Уплотнения устанавливаются на гладком валу (защитной втулке).

                          Тип 211                                                     Тип 231

Габаритные, присоединительные размеры и масса:

Материалы:

Расшифровка условного обозначения одинарного торцового уплотнения 211.040.114КК:

                      211 - тип торцового уплотнения средней нагруженности для нейтральных и

                              слабоагрессивных жидкостей;

                      040 - диаметр уплотняемого вала;

                        1  - условное обозначение материала вращающегося кольца;

                        1  - условное обозначение материала колец уплотнительных;

                        4  - условное обозначение материала неподвижного кольца;

                        К  - условное обозначение материала пружины;

                        К  - условное обозначение материала несущих деталий;
