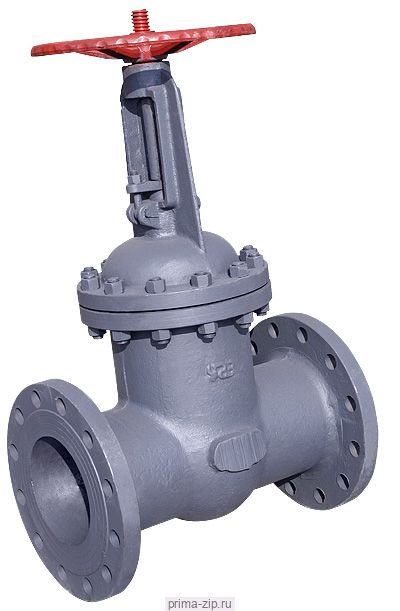

Задвижка стальная 30с15нж Ру40
Описание Задвижка стальная 30с15нж Ру40
|
Задвижка 30с15нж используются в качестве запорного устройства на технологических трубопроводах. Задвижки 30с15нж изготавливаются с фланцевым присоединением и имеют класс герметичности «А» по ГОСТ 9544-2005.
|
|
|
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие Температура рабочей среды: от -40°С до +450°С Условия эксплуатации: У1 Минимальная температура окружающего воздуха: -40°С Рабочее давление: 4,0 Мпа (40кгс/см2)
Материал деталей задвижки 30с15нж
1. Корпус: сталь 25Л, 35Л 2. Крышка: сталь 25Л, 35Л 3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13 4. Шпиндель: 20Х13 5. Гайка шпинделя: сталь 35, 40Х 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87 8. Болт откидной или анкерный: сталь 35 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ 10. Набивка сальника : ТРГ 11. Маховик: сталь25Л 12. Наплавка на кольце в корпусе: 07Х25Н13 13. Наплавка на клине: 13Х25Т |
|
|
Условное обозначение |
Условный проход Ду, мм |
|
Вес, кг |
|
30с15нж |
50 |
250 |
23,00 |
|
30с15нж |
80 |
310 |
42,00 |
|
30с15нж |
100 |
350 |
61,00 |
|
30с15нж |
150 |
450 |
120,00 |
|
30с15нж |
200 |
419 |
194,00 |
|
30с15нж |
250 |
457 |
270,00 |
|
30с15нж |
300 |
500 |
383,00 |
|
