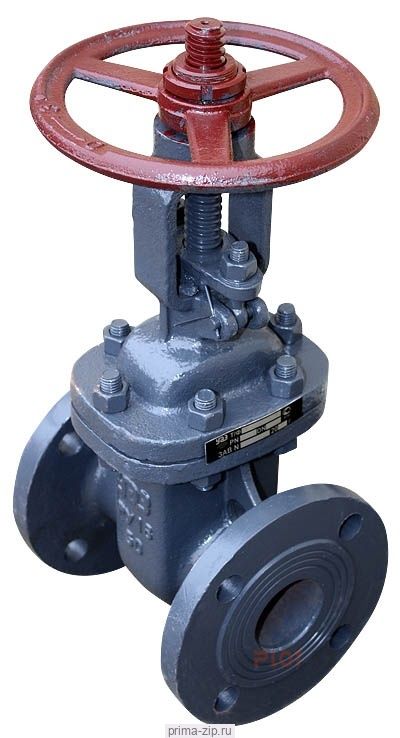

Задвижка 30лс41нж ХЛ1 Ду150 Ру16 класс "А"
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!
Как получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
- 4Другой вариант доставки .
Задвижка 30лс41нж техническая характеристика
Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80Материал корпуса: Сталь 20ГЛ
Герметичность затвора: по классу "А" ГОСТ 9544-93
Привод: ручной (маховик; штурвал)
Давление: Ру (PN) - 1,6 МПа (16 кг/см2)
Климатическое исполнение: ХЛ1
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие Температура рабочей среды: от минус 60 до плюс 450 градусов цельсия (для жаростойкого исполнения от минус 40 до плюс 550 градусов цельсия) Условия эксплуатации: ХЛ1 Минимальная температура окружающего воздуха: от минус 60 градусов цельсияМатериалы основных деталей задвижки 30лс41нж ХЛ1
- Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
- Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
- Клин (диски): 20ГЛ с наплавкой 20Х13
- Шпиндель: 14Х17Н7
- Гайка шпинделя: латунь ЛС59—1
- Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
- Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
- Болт откидной: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: 20ГЛ
- Наплавка на кольце в корпусе: 07X25Н13
- Наплавка на клине: 13X25Т
Чертеж-схема 30лс41нж
Габаритные размеры задвижки 30лс41нж
| Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | D0 | D0 пр. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 30лс41нж Ду 50 Ру 16 | 180 | 160 | 125 | 4 | 18 | 291 | 349 | 160 | - | 17 |
| 30лс41нж Ду 80 Ру 16 | 210 | 195 | 160 | 4 | 18 | 336 | 336 | 160 | - | 29 |
| 30лс41нж Ду 100 Ру 16 | 230 | 215 | 180 | 8 | 18 | 385 | 485 | 210 | - | 39 |
| 30лс41нж Ду 125 Ру 16 | 255 | 245 | 210 | 8 | 18 | 470 | 600 | 210 | - | 61 |
| 30лс41нж Ду 150 Ру 16 | 280 | 280 | 240 | 8 | 22 | 558 | 709 | 320 | - | 83 |
| 30лс41нж Ду200 Ру 16 | 330 | 335 | 295 | 12 | 22 | 685 | 892 | 320 | - | 124 |
| 30лс41нж Ду250 Ру 16 | 450 | 405 | 355 | 12 | 26 | 854 | 1110 | 400 | - | 242 |
| 30лс41нж Ду300 Ру 16 | 500 | 460 | 410 | 12 | 26 | 998 | 1307 | 460 | - | 315 |
| 30лс41нж Ду350 Ру 16 | 550 | 520 | 470 | 16 | 26 | 1220 | 1570 | 460 | - | 465 |
| 30лс41нж Ду400 Ру 16 | 600 | 580 | 525 | 16 | 30 | 1440 | 1850 | 502 | - | 640 |
Комплектность задвижки 30лс41нж:
- Задвижка в сборе – 1 штука;
- Паспорт на задвижку – 1 штука на одно изделие;
- Сертификат соответствия на задвижку – 1 штука на партию изделий;
- Разрешение на применение задвижки – 1 штука на партию изделий;
- Руководство по эксплуатации – 2 штуки на партию изделий;
В комплектацию задвижки (по желанию заказчика) может использоваться КОФ
*КОФ - комплект ответных фланцев и крепеж (прокладки, шпильки, гайки). Вид комплектации задвижки определяет заказчик.
Задвижка 30лс41нж ХЛ1 Ду150 Ру16 класс "А"
