Торцевое уплотнение к насосу АХ 200/50
Описание Торцевое уплотнение к насосу АХ 200/50

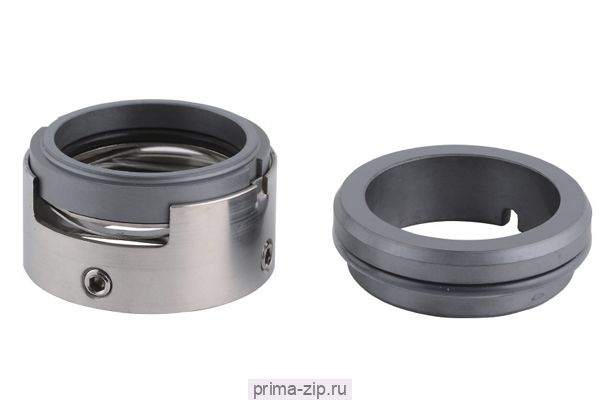

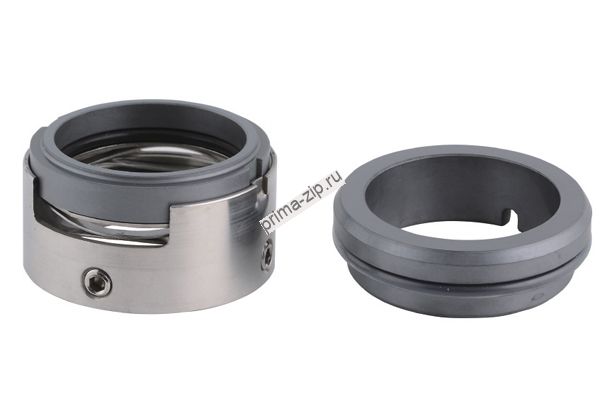

Уплотнение торцевое 251.71.050.883/1МК
Торцевое уплотнение 251, предназначено для насосов, перекачивающих химические растворы, кислоты (слабые или средние), щелочи.
Перекачиваемые среды
- Химические растворы
- Слабые и средние кислоты и щелочи
Характеристики
- Диаметр вала от 14 до 100 мм
- Температура перекачиваемой среды от -40 до ~200C
- Давление < 1.0 MПa
- Линейная скорость < 20 м/сек
Применяемые материалы
- Пары трения:
графит, пропитанный смолой (R) - керамика (C)
графит, пропитанный смолой (R) - карбид кремния (S)
карбид кремния (S) - карбид кремния (S)
графит, пропитанный смолой (R) - карбид вольфрама (W)
карбид вольфрама (W) - карбид вольфрама (W) - Материал вторичного уплотнения:
нитрильный каучук - NBR (B)
этиленпропиленовый каучук - EPDM (G)
фторкаучук - Viton (A)
Установочные размеры торцового уплотнения (DIN 24960)
| Модель |
d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
|
251-14 |
14 |
24.3 |
25 |
12.0 |
23.0 |
|
251-16 |
16 |
26.3 |
27 |
12.0 |
23.0 |
|
251-18 |
18 |
32.3 |
33 |
13.5 |
24.0 |
|
251-20 |
20 |
34.3 |
35 |
13.5 |
24.0 |
|
251-22 |
22 |
36.3 |
37 |
13.5 |
24.0 |
|
251-24 |
24 |
38.3 |
39 |
13.0 |
27.0 |
|
251-25 |
25 |
39.3 |
40 |
13.0 |
27.0 |
|
251-28 |
28 |
42.3 |
43 |
12.5 |
30.0 |
|
251-30 |
30 |
44.3 |
45 |
12.0 |
30.5 |
|
251-32 |
32 |
46.3 |
48 |
12.0 |
30.5 |
|
251-33 |
33 |
47.3 |
48 |
12.0 |
30.5 |
|
251-35 |
35 |
49.3 |
50 |
12.0 |
30.5 |
|
251-38 |
38 |
54.3 |
56 |
13.0 |
32.0 |
|
251-40 |
40 |
56.3 |
58 |
13.0 |
32.0 |
|
251-43 |
43 |
59.3 |
61 |
13.0 |
32.0 |
|
251-45 |
45 |
61.3 |
63 |
13.0 |
32.0 |
|
251-48 |
48 |
64.3 |
66 |
13.0 |
32.0 |
|
251-50 |
50 |
66.3 |
70 |
13.5 |
34.0 |
|
251-53 |
53 |
69.3 |
73 |
13.5 |
34.0 |
|
251-55 |
55 |
71.3 |
75 |
13.5 |
34.0 |
|
251-58 |
58 |
78.3 |
78 |
13.5 |
39.0 |
|
251-60 |
60 |
80.3 |
80 |
13.5 |
39.0 |
|
251-63 |
63 |
83.3 |
83 |
13.5 |
39.0 |
|
251-65 |
65 |
85.3 |
85 |
13.5 |
39.0 |
|
251-68 |
68 |
88.3 |
90 |
13.5 |
39.0 |
|
251-70 |
70 |
90.3 |
92 |
14.5 |
45.5 |
|
251-75 |
75 |
95.3 |
97 |
14.5 |
45.5 |
|
251-80 |
80 |
104.3 |
105 |
15.0 |
45.0 |
|
251-85 |
85 |
109.3 |
110 |
15.0 |
45.0 |
|
251-90 |
90 |
114.3 |
115 |
15.0 |
50.0 |
|
251-95 |
95 |
119.3 |
120 |
15.0 |
50.0 |
|
251-100 |
100 |
124.3 |
125 |
15.0 |
50.0 |
