Торцевое уплотнение к насосу ЦВК 4/112-92
Описание Торцевое уплотнение к насосу ЦВК 4/112-92
торцевое уплотнение 251.Л1.048.283/1МК-3 шт. (к насосу ЦВК 4/112-92)
Торцевое уплотнение 251, предназначено для насосов, перекачивающих химические растворы, кислоты (слабые или средние), щелочи.
Пара трения карбид кремния по графиту или карбид кремния по карбиду кремния.

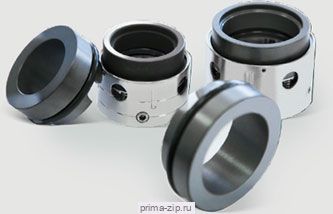

Чёрные кольца уплотнительные круглого сечения, которые видны на фотографии, — это так называемые кольца «креви», которые состоят из фторопластовой оболочки (трубка с толщиной стенки 0,3 мм) и кольца резинового, находящегося внутри фторопластовой трубки.
Вращающаяся часть торцевого уплотнения фиксируется на валу винтами с внутренним шестигранником.
Использование упругих свойств резины и химической стойкости фторопласта даёт прекрасные результаты.
Опыт эксплуатации торцевых уплотнений данной конструкции показывает, что при перекачивании агрессивных жидкостей температурой от минус 40ºС до +200ºС они работают надёжнее, чем уплотнения с «фторопластовым клином», которые капризны при сборке и плохо справляются с легкотекучими жидкостями (керосин, нефрас).
 |
 |
 |
| Диаметр вала D1, мм |
D3, мм |
D4, не менее, мм |
L1К, мм |
D6, мм |
D7, мм |
L6, мм |
L8 для варианта со стопорением, мм |
| 14 |
24 |
26 |
35.0 |
21 |
25 |
4 |
12.8 |
| 16 |
26 |
28 |
35.0 |
23 |
27 |
4 |
12.8 |
| 18 |
32 |
34 |
37.5 |
27 |
33 |
5 |
14.5 |
| 20 |
34 |
36 |
37.5 |
29 |
35 |
5 |
14.5 |
| 22 |
36 |
38 |
37.5 |
31 |
37 |
5 |
14.5 |
| 24 |
38 |
40 |
40.0 |
33 |
39 |
5 |
14.3 |
| 25 |
39 |
41 |
40.0 |
34 |
40 |
5 |
14.0 |
| 28 |
42 |
44 |
42.5 |
37 |
43 |
5 |
13.5 |
| 30 |
44 |
46 |
42.5 |
39 |
45 |
5 |
13.0 |
| 32 |
46 |
48 |
42.5 |
42 |
48 |
5 |
13.0 |
| 33 |
47 |
49 |
42.5 |
42 |
48 |
5 |
13.0 |
| 35 |
49 |
51 |
42.5 |
44 |
50 |
5 |
13.0 |
| 38 |
54 |
58 |
45.0 |
49 |
56 |
6 |
14.0 |
| 40 |
56 |
60 |
45.0 |
51 |
58 |
6 |
14.0 |
| 43 |
59 |
63 |
45.0 |
54 |
61 |
6 |
14.0 |
| 45 |
61 |
65 |
45.0 |
56 |
63 |
6 |
14.0 |
| 48 |
64 |
68 |
45.0 |
59 |
66 |
6 |
14.0 |
