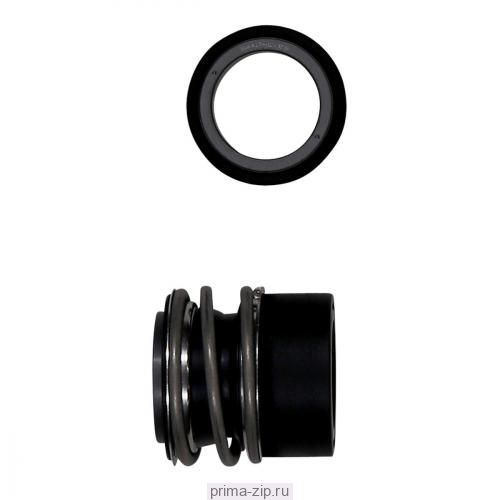

Торцевое уплотнение MG13/40-z G60

 Уплотнение торцевое  MG13  ( BURGMANN MG-13 , AESSEAL B013, KROMA NM-13, ROTEN L3N, SNMG-13, BSMG-13). Отличается от MG1 удлиненной частью сильфона
Одинарное сильфоное торцевое уплотнение MG13 для гладких валов с вращающимся подпружиненным узлом,  произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.

Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с






1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
