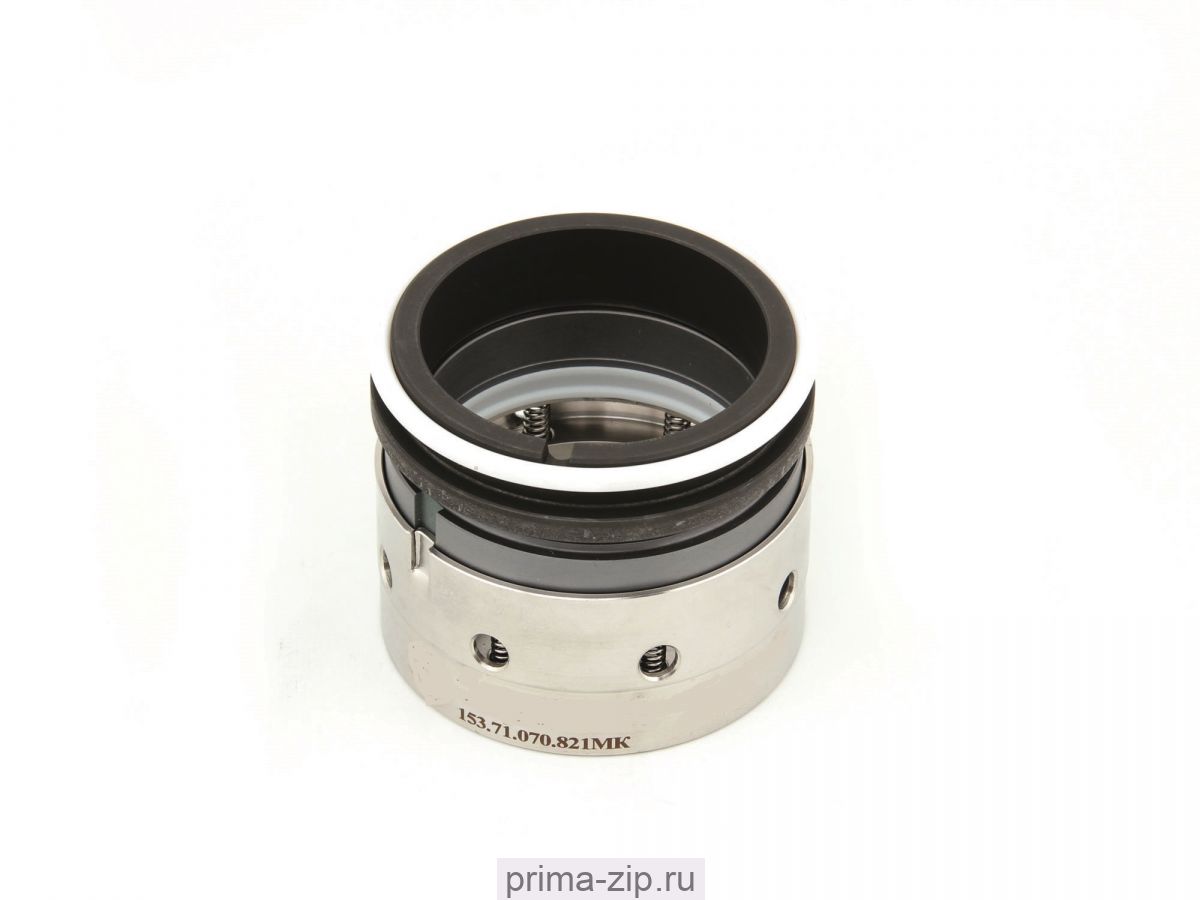

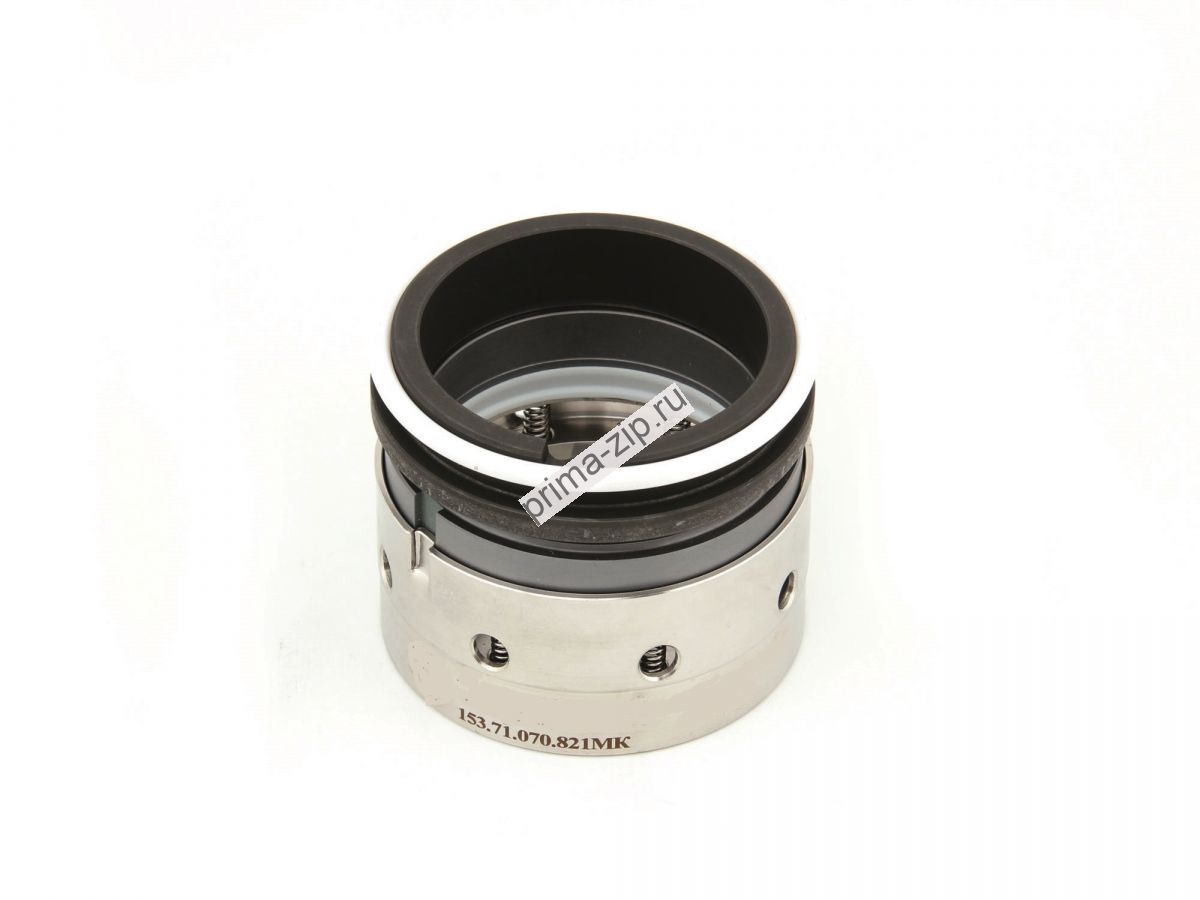

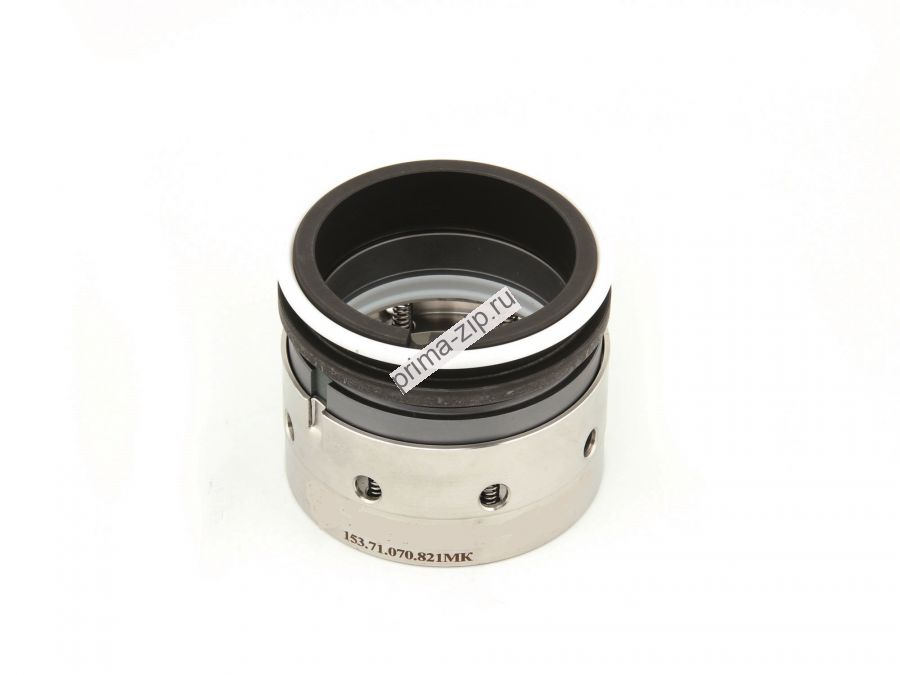

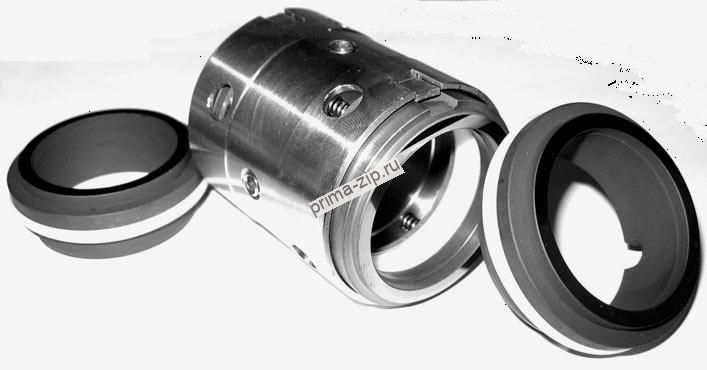

Уплотнение торцевое

153.71.040.821КК



Одинарные торцовые уплотнения тип 153.71



Перекачиваемые среды:

• Химические растворы;
• Слабые и средние кислоты и щелочи.

Характеристики:

• Диаметр вала от 14 до 100 мм
• Температура перекачиваемой среды от -40 до ~200C
• Давление <0 MПa
• Линейная скорость <20 м/сек

Применяемые материалы:

            Пары трения:

• графит, пропитанный смолой – керамика
• графит, пропитанный смолой – карбид кремния
• карбид кремния – карбид кремния
• графит, пропитанный смолой – карбид вольфрама
• карбид вольфрама – карбид вольфрама

Материал вторичного уплотнения:

• фторопласт – PTFE (F4)
• Установочные размеры торцового уплотнения (DIN 24960)

Тип торцевого уплотнения d, мм	D, мм	D1, мм	L1, мм	L2, мм
14	24.3	25	12.0	23.0
16	26.3	27	12.0	23.0
18	32.3	33	13.5	24.0
20	34.3	35	13.5	24.0
22	36.3	37	13.5	24.0
24	38.3	39	13.0	27.0
25	39.3	40	13.0	27.0
28	42.3	43	12.5	30.0
30	44.3	45	12.0	30.5
32	46.3	48	12.0	30.5
33	47.3	48	12.0	30.5
35	49.3	50	12.0	30.5
38	54.3	56	13.0	32.0
40	56.3	58	13.0	32.0
43	59.3	61	13.0	32.0
45	61.3	63	13.0	32.0
48	64.3	66	13.0	32.0
50	66.3	70	13.5	34.0
53	69.3	73	13.5	34.0
55	71.3	75	13.5	34.0
58	78.3	78	13.5	39.0
60	80.3	80	13.5	39.0
63	83.3	83	13.5	39.0
65	85.3	85	13.5	39.0
68	88.3	90	13.5	39.0
70	90.3	92	14.5	45.5
75	95.3	97	14.5	45.5
80	104.3	105	15.0	45.0
85	109.3	110	15.0	45.0
90	114.3	115	15.0	50.0
95	119.3	120	15.0	50.0
100	124.3	125	15.0	50.0
