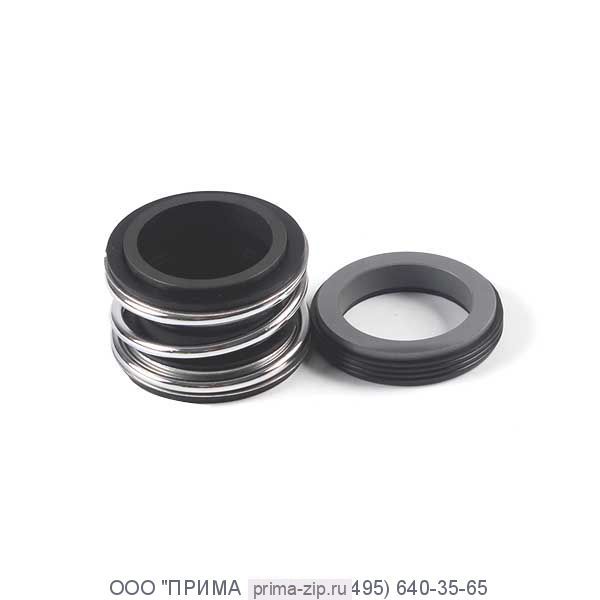

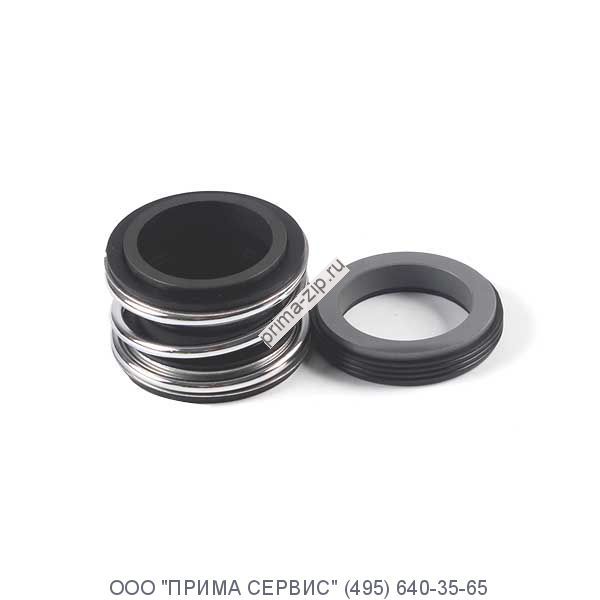

Торцевое уплотнение NM-1/025/S5/Q1Q1PGG
Описание Торцевое уплотнение NM-1/025/S5/Q1Q1PGG
Торцевое уплотнение NM-1/025/S5/Q1Q1PGG - аналог - MG1/25-G6 Q1Q1PG
- Диаметр вала: 25 мм
- Давление, МПа: 1,2
- Масса, кг: 0,1
- Подвижная часть: Q1 (карбид кремния)
- Неподвижное кольцо: Q1 (карбид кремния)
Настоящий тип торцевого уплотнения имеет очень хорошие характеристики вторичного уплотнения.
Очень часто используется для насосов в молочных и пивных заводах.
Рекомендуем применение указанного уплотнения в оборудовании с возможным выделением котельной накипи.
Остальные элементы уплотнения хромоникелевая сталь.
Материалы уплотняющих лицевых частей:
- углеграфит
- хромистая сталь
- хромоникелевая сталь
- хромоникелевая сталь увеличенной жесткости
- карбид вольфрама
- карбид кремния
- керамика (Al2 O3)
Эксплуатационные ограничения:
- р = 12 бар
- t = -20 ... 120°C
- v = 10 м/с
|
d1 |
d2 |
d3 |
d4 |
d5 |
d7 |
l1 |
I2 |
|
10 |
20.5 |
22 |
24 |
17 |
21 |
14.5 |
6.5 |
|
12 |
22.5 |
24.5 |
26 |
19 |
23 |
15 |
6.5 |
|
14 |
26.5 |
28 |
30 |
21 |
25 |
17 |
6.5 |
|
16 |
26.5 |
28 |
30 |
23 |
27 |
17 |
6.5 |
|
18 |
29 |
32.5 |
33 |
27 |
33 |
19.5 |
7.5 |
|
20 |
33 |
37 |
38 |
29 |
35 |
21.5 |
7.5 |
|
22 |
33 |
37 |
38 |
31 |
37 |
21.5 |
7.5 |
|
24 |
38 |
42.5 |
44 |
33 |
39 |
22.5 |
7.5 |
|
25 |
38 |
42.5 |
44 |
34 |
40 |
23 |
7.5 |
|
28 |
44 |
49 |
50 |
37 |
43 |
26.5 |
8.5 |
|
30 |
44 |
49 |
50 |
39 |
45 |
26.5 |
8.5 |
|
32 |
46 |
53.5 |
55 |
42 |
48 |
27.5 |
8.5 |
|
33 |
46 |
53.5 |
55 |
42 |
48 |
27.5 |
8.5 |
|
35 |
50 |
57 |
59 |
44 |
50 |
28.5 |
8.5 |
|
38 |
53 |
59 |
61 |
49 |
56 |
30 |
8.5 |
|
40 |
55 |
62 |
64 |
51 |
58 |
30 |
8.5 |
|
43 |
58 |
65.5 |
67 |
54 |
61 |
30 |
8.5 |
|
45 |
60 |
68 |
70 |
56 |
63 |
30 |
8.5 |
|
48 |
63 |
70 |
74 |
59 |
66 |
30.5 |
8.5 |
|
50 |
65 |
74 |
77 |
62 |
70 |
30.5 |
11 |
|
53 |
70 |
78 |
81 |
65 |
73 |
33 |
11 |
|
55 |
72 |
81 |
83 |
67 |
75 |
35 |
11 |
|
58 |
75 |
85 |
88 |
70 |
78 |
37 |
11 |
|
60 |
79 |
88 |
91 |
72 |
80 |
38 |
11 |
|
65 |
84 |
93 |
96 |
77 |
85 |
40 |
11 |
|
68 |
88 |
96 |
100 |
81 |
90 |
40 |
11 |
|
70 |
90 |
99 |
103 |
83 |
92 |
40 |
11 |
|
75 |
95 |
107 |
110 |
88 |
97 |
40 |
11 |
|
80 |
100 |
112 |
116 |
95 |
105 |
40 |
14 |
|
85 |
107 |
120 |
124 |
100 |
110 |
41 |
14 |
|
90 |
114 |
128 |
131 |
105 |
115 |
45 |
14 |
|
95 |
119 |
132 |
136 |
110 |
120 |
46 |
14 |
