Торцевое уплотнение NM-1/028/S5/BQ2EGG
Описание Торцевое уплотнение NM-1/028/S5/BQ2EGG

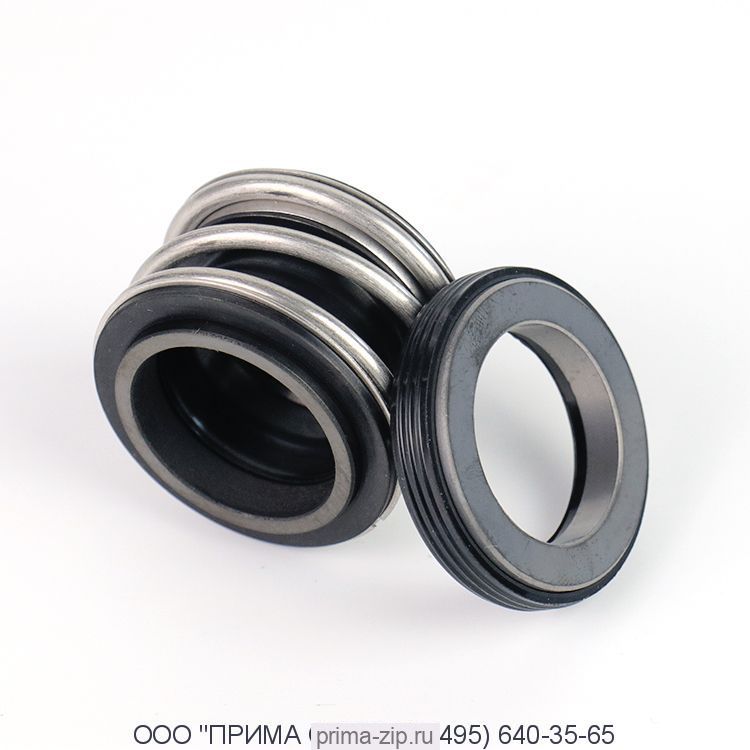

MG1-28 CAR/SIC/EPDM G60 взамен -NM-1/028/S5/BQ2EGG Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-28 | 28 | 49.0 | 43.0 | 26.5 | 7.5 | 42.0 | 9.0 |
- Материал вторичного уплотнения (резиновые изделия)
- Каучук нитрильный (B или NBR)
- Каучук этиленпропиленовый (G или EPDM)
- Фторкаучук (A или Viton)
