Рукава напорные навивочные ТУ 38 305 124-98
Описание Рукава напорные навивочные ТУ 38 305 124-98

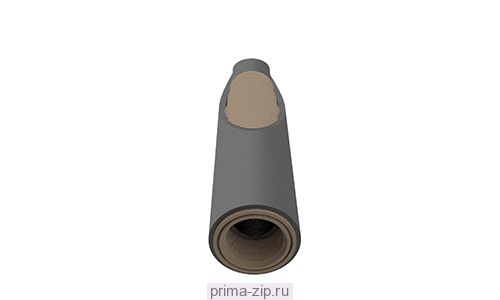

Рукава резиновые напорные навивочной конструкции применяются в качестве гибких трубопроводов для подачи под давлением жидкости, газов и сыпучих материалов.
Пример условного обозначения:
Рукав Б-18-25-0,63-Т ТУ38 305124-98
Рукав класса Б внутренним диаметром 18,0 мм, наружным диаметром 25,0 мм,
на рабочее давление 0,63 МПа.
| Класс | Диаметр внутр.(мм) |
Рабочее давление (МПа) |
Температура работоспособности ºС |
Примечание |
| Б | 16-25 | 0,63 |
от -40 до +70 (бензин) |
Для подачи под давлением бензина, дизельного топлива, масла на нефтяной основе, смазки, солидола жирового, жидкостей охлаждающих низкозамерзающих |
| 16-25 | 1,0 | |||
| 16-25 | 1,6 | |||
| 16-25 | 2,0 | |||
| В | 16-25 | 0,63 | от -20 до +70 | Для подачи под давлением воды технической, растворов неорганических кислот и щелочей концентрацией до 20% (кроме азотной) |
| 16-25 | 1,0 | |||
| 16-25 | 1,6 | |||
| 16-25 | 2,0 | |||
| ВГ | 16-25 | 0,63 | от -50 до +100 | Для подачи под давлением воды горячей до 100ºС |
| 16-25 | 1,0 | |||
| Г | 16-25 | 0,63 | от -50 до +100 | Для подачи под давлением воздуха, углекислого газа, азота, инертных газов; |
| 16-25 | 1,0 | |||
| П | 16-25 | 0,63 | до +50 | Для подачи под давлением пищевых веществ: спирта, вина, пива, молока, слабокислых растворов органических и других веществ, воды питьевой; |
| 16-25 | 1,0 | |||
| 16-25 | 1,6 | |||
| 16-25 | 2,0 | |||
| Ш | 16-25 | 0,63 | от -50 до +50 | Для подачи под давлением растворов для штукатурных и малярных работ, песка. |
| 16-25 | 1,0 | |||
| 16-25 | 1,6 | |||
| 16-25 | 2,0 | |||
| АС | 16-25 | 0,5 | от -40 до +70 | Для подачи под давлением автомобильных бензинов А-72, А-76, АИ-80, АИ-92, АИ-93, АИ-96, Нормаль-80, Регуляр-92, Премиум-95, супер-98 и др. нефтепродуктов (в случае необходимости отвода статического электричества, в т.ч. на топливораздаточных колонках) |
