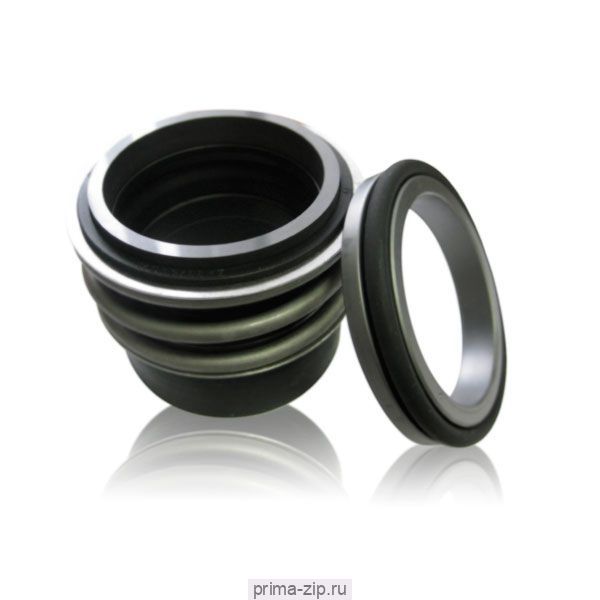

Торцевое уплотнение MG1/38 G60 AQ1EGG
Описание Торцевое уплотнение MG1/38 G60 AQ1EGG
Диаметр вала: 38 мм.
Длина:: MG1 - Короткая
Тип седла:: G60
Материал сильфона: Этиленпропиленовая (EPDM) – вода, слабоагрессивные жидкости, -20…+150°C
Пара трения: Графит по карбиду кремния - AQ1
Пара трения: Графит по карбиду кремния
Применяется в насосах :
Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ, КМ , КМЛ , и многих др.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с

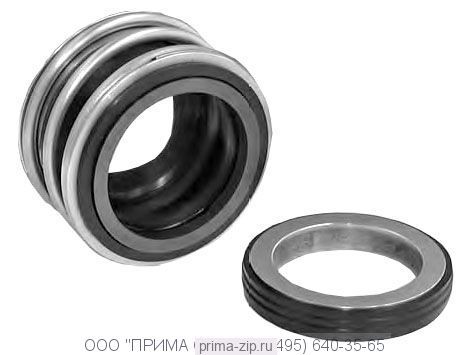

1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-38 | 38 | 59.0 | 56.0 | 30.0 | 9.0 | 55.0 | 10.3 |
