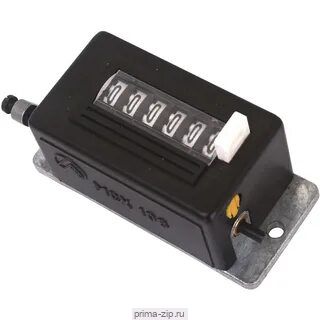

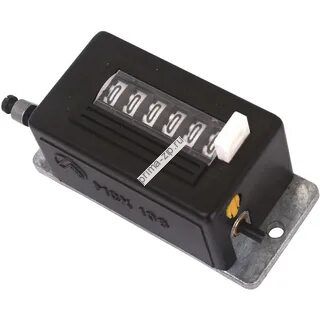

МСХ-106 СХ-106 Механизм счетчик ходов
Описание МСХ-106 СХ-106 Механизм счетчик ходов
МСХ.106 СХ-106– механизм счетчик ходов предназначен для подсчета поступающих на его привод механических импульсов. Счетчик СХ-106 климатического исполнения ХЛ4 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -10 до +40°С и относительной влажности от 30 до 80%. Погрешность счета СХ-106 при непрерывном отсчете до набора полной емкости , не более 1 единицы низшего разряда. Быстродействие СХ-106 10 ход/с. Конструкция счетчика ходов СХ-106 обеспечивает установку приводного поводка как с правой так и с левой стороны.
| Исполнение механизма СХ-106 | Направление рабочего хода поводка СХ-106 | Число десятичных разрядов СХ-106 | Контрольное число единиц счета СХ-106 |
| СХ-106 | правое | 6 | 105-1 |
| СХ-106 -03 | левое | 6 | 105-1 |
| СХ-106 -04 | левое | 3 | 102-1 |
| СХ-106 -05 | правое | 3 | 102-1 |
| СХ-106 -06 | левое | 4 | 103-1 |
| СХ-106 -07 | правое | 4 | 103-1 |
Угол срабатывания СХ-106 40±2 градуса. Габаритные размеры, не более 76х33х40 мм. Масса не более 0,12 кг.
МСХ-106 СХ-106 Механизм счетчик ходов МСХ.106 СХ-106
