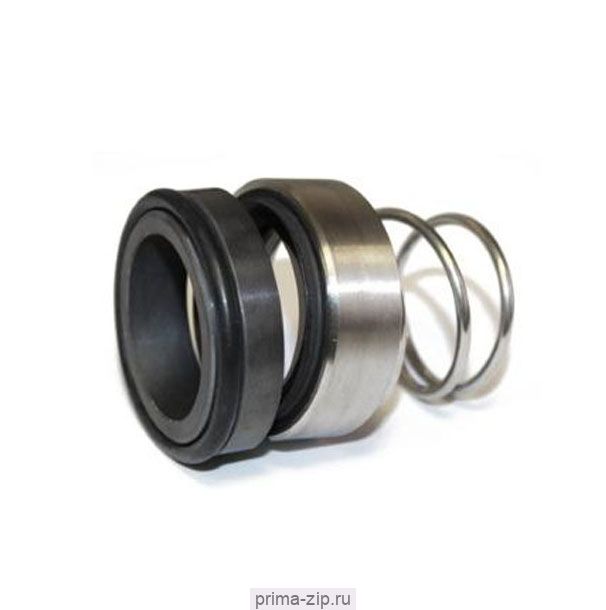

Торцевое уплотнение 18mm 502 BO BBR1C1
Описание Торцевое уплотнение 18mm 502 BO BBR1C1

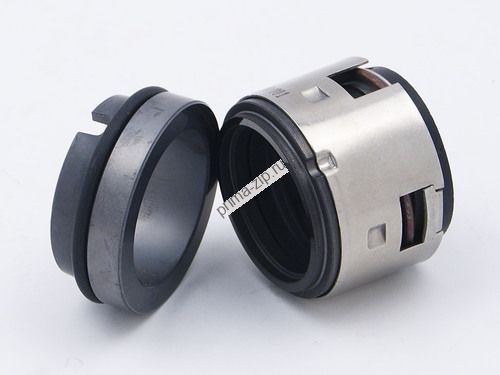

Торцевое уплотнение типа 502
Технические характеристики:
Температура от -30 °С до + 200 °С
Давление до 12 бар
Скорость вращения до 12 м/с
Материал исполнения:
Вращающаяся часть: Графит / Карбид кремния/ Карбид вольфрама
Неподвижное кольцо (контркольцо): Керамика/ Карбид кремния/ Карбид вольфрама
Резина: NBR/ EPDM/ VITON
Металлические части и пружина: AISI304/ AISI316
|
Тип уплотнения |
Диаметр вала d1 |
d3 |
d2 |
L1 |
L2 |
|
502-14 |
14 |
24 |
25 |
35.2 |
12 |
|
502-16 |
16 |
26 |
27 |
35.2 |
12 |
|
502-18 |
18 |
32 |
33 |
37.7 |
13.5 |
|
502-20 |
20 |
34 |
35 |
37.7 |
13.5 |
|
502-22 |
22 |
36 |
37 |
37.7 |
13.5 |
|
502-24 |
24 |
38 |
39 |
40.2 |
13.3 |
|
502-25 |
25 |
39 |
40 |
40.2 |
13 |
|
502-28 |
28 |
42 |
43 |
42.7 |
12.5 |
|
502-30 |
30 |
44 |
45 |
42.6 |
11.9 |
|
502-32 |
32 |
46 |
48 |
42.6 |
11.9 |
|
502-33 |
33 |
47 |
48 |
42.6 |
11.9 |
|
502-35 |
35 |
49 |
50 |
42.6 |
11.9 |
|
502-38 |
38 |
54 |
56 |
45.1 |
12.9 |
|
502-40 |
40 |
56 |
58 |
45.1 |
12.9 |
|
502-43 |
43 |
59 |
61 |
45.1 |
12.9 |
|
502-45 |
45 |
61 |
63 |
45.1 |
12.9 |
|
502-48 |
48 |
64 |
66 |
47.6 |
13.4 |
|
502-50 |
50 |
66 |
70 |
47.6 |
13.4 |
|
502-53 |
53 |
69 |
73 |
47.6 |
13.4 |
|
502-55 |
55 |
71 |
75 |
47.6 |
13.4 |
|
502-58 |
58 |
78 |
78 |
52.6 |
13.4 |
|
502-60 |
60 |
80 |
80 |
52.6 |
13.4 |
|
502-63 |
63 |
83 |
83 |
52.6 |
13.4 |
|
502-65 |
65 |
85 |
85 |
52.6 |
13.4 |
|
502-68 |
68 |
88 |
90 |
52.6 |
13.4 |
|
502-70 |
70 |
89 |
92 |
60.2 |
14.5 |
|
502-75 |
75 |
96 |
97 |
60.2 |
14.5 |
|
502-80 |
80 |
104 |
105 |
60.2 |
15 |
|
502-85 |
85 |
108 |
110 |
60.2 |
15 |
|
502-90 |
90 |
114 |
115 |
65.2 |
15 |
|
502-95 |
95 |
118 |
120 |
65.2 |
15 |
|
502-100 |
100 |
124 |
125 |
65.2 |
15 |
