Торцевое уплотнение 2ГА130А
Описание Торцевое уплотнение 2ГА130А
Торцовые уплотнения типа 2Г, 2ГА
Назначение:
Торцовые уплотнения предназначены для герметизации валов насосов, перекачивающих:1) при материале вторичных уплотнительных элементов из резины марок В14, 4004 - для химических насосов, перекачивающих 18-25% водный раствор моноэтаноламина;
2) при материале вторичных уплотнительных элементов из фторопласта - для химических насосов, перекачивающих химически активные и нейтральные жидкости, в том числе 20-30% водоаммиачный раствор.
Давление, МПА (кг/см²): 0,8 (8)
Температура К (С°): от 233 до 363 ( от -40°С до +90°С)
Частота вращения вала, об/мин.:
для 2Г95, 2ГА - 1500;
для остальных - 3000
Объемная концентрация твердых частиц, %, max: 1,5
Размеры твердых частиц, мм: 0,2
Конструкция:
Тип 2Г отличается от типа 2ГА способом установки неподвижных обойм (колец). Основными деталями являются кольца пары трения - вращающееся и неподвижное. Вращающиеся кольца подвижны в осевом направлении, прижимаются к неподвижному кольцу как действием от усилия пружин, так и гидравлическим давлением жидкости в полости уплотнения. При перекачке насосом агрессивных жидкостей в полость торцового уплотнения подводится затворная жидкость (нейтральная) с температурой не более 90°С и давлением на 0,5-1 кг/см² выше давления в насосе.
Габаритные и присоединительные размеры:
Тип уплотнения | Ду, мм | Д1, мм | Д2, мм | L1, мм | L, мм |
2Г40 | 40 | 64 | 70 | 80 | 98 |
2Г50 | 50 | 74 | 80 | 90 | 104 |
2Г60 | 60 | 84 | 90 | 74 | 90 |
2Г95 | 95 | 140 | 154 | 110 | 134 |
2Г130 | 130 | 180 | 230 | 130 | 160 |
Материалы:
Поз. | Наименование детали | Материал |
1 | Кольцо неподвижное | ГАКК 55/40 или карбид кремния |
2 | Кольцо вращающееся | ГАКК 55/40 или карбид кремния |
3 | Кольцо коническое | Фторопласт 4ПН |
4 | Обойма вращающаяся | Сталь 12Х18Н10Т |
5 | Обойма неподвижная | Сталь 12Х18Н10Т |
6 | Винт стопорный | Сталь 06ХН28МДТ |
7 | Пружина | Проволока Н-12Х18Н10Т |
8,9 | Кольца уплотнительные | Резина В-14 или 4004 |

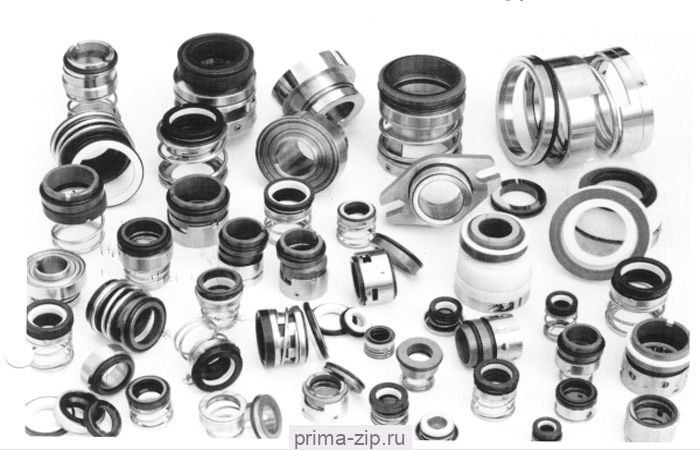

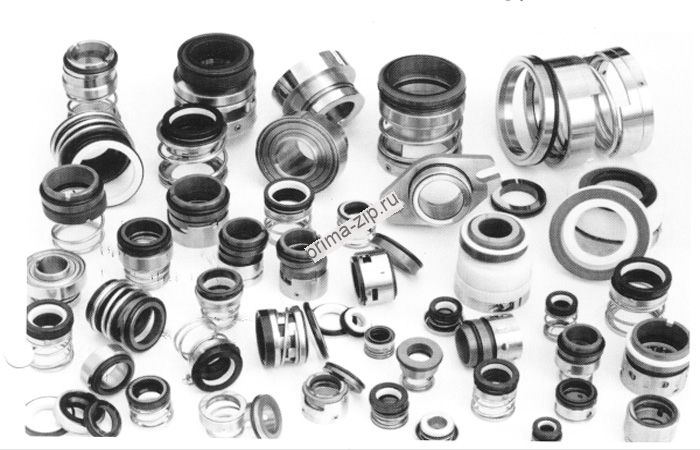

Список поставляемых торцевых уплотнений для центробежных насосов Российского производства
