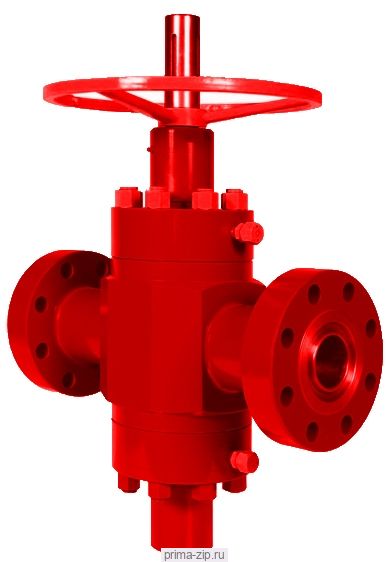

Задвижка клиновая VG-11F Ду 20 Ру 160 исп. 7 с КОФ
Описание Задвижка клиновая VG-11F Ду 20 Ру 160 исп. 7 с КОФ
Задвижка шиберная фланцевая с уплотнением затвора «металл–металл» предназначена для установки в фонтанную арматуру, манифольды, противовыбросовое оборудование или трубопроводы.
Шиберная задвижка применяется в качестве запорного устройства для полного закрытия потока рабочей среды из скважин месторождений.
Конструктивные особенности
- Шиберные задвижки выпускаются с выдвижным и невыдвижным штоком и снабжены указателем положения шибера.
- Варианты исполнения корппуса – литье и ковка. При давлениях 70 МПа и выше задвижки идут в исполнении с кованым корпусом и кованой крышкой;
- При низких рабочих давлениях герметичность затвора обеспечивается за счет необходимого удельного давления, создаваемого тарельчатыми пружинами , на рабочие поверхности шибера и седел.
- Для улучшения герметичности затвора, сальникового узла штока предусмотрена подача уплотнительной смазки «Арматол-238» через клапан смазки;
- Возможность устранения утечек по штоку путем поддавливания пасты в пакет уплотнения;
- По требованию заказчика задвижки могут быть укомплектованы гидравлическим или пневматическим приводом одностороннего и двустороннего действия;
- Уплотнение «металл-металл» для пары седло-шибер и седло-корпус;
- Наличие уравновешенного штока, что дает возможность легко управлять задвижкой в при рабочих давлениях выше 70 МПа.
Интера производит серию шиберных задвижек различных исполнений в зависимости от состава скважинной среды
- К1 (среда с содержанием СО2 до 6% по объему каждого);
- К2 (среда с содержанием Н2S и СО2 до 6% по объему каждого);
- К3 (среда с содержанием Н2S и СО2 до 25% по объему каждого).
8 800-505-86-05 звонок бесплатный
(495) 640-35-65 многоканальный
Технические характеристики
|
Условное обозначение |
Рабочее давление, MПa (psi) |
Проход условный, мм (дюймы) |
Коррозионно-стойкое исполнение |
|
VGR, VG, VGH |
14 (2000) |
52 (2 1/16) |
К1, К2, К3 / АА, ВВ, DD, EE, FF, HH |
|
65 (2 9/16) |
|||
|
78 (3 1/8) |
|||
|
103 (4 1/16) |
|||
|
180 (7 1/16) |
|||
|
VGR, VG, VGH |
21 (3000) |
52 (2 1/16) |
К1, К2, К3 / АА, ВВ, DD, EE, FF, HH |
|
65 (2 9/16) |
|||
|
78 (3 1/8) |
|||
|
103 (4 1/16) |
|||
|
180 (7 1/16) |
|||
|
VGR, VG, VGH |
35 (5000) |
52 (2 1/16) |
К1, К2, К3 / АА, ВВ, DD, EE, FF, HH |
|
65 (2 9/16) |
|||
|
80 (3 1/16) |
|||
|
103 (4 1/16) |
|||
|
180 (7 1/16) |
|||
|
VGR, VG, VGH |
70 (10000) |
52 (2 1/16) |
К1, К2, К3 / АА, ВВ, DD, EE, FF, HH |
|
65 (2 9/16) |
|||
|
80 (3 1/16) |
|||
|
103 (4 1/16) |
|||
|
180 (7 1/16) |
|||
|
VGR, VG, VGH |
105 (15000) |
52 (2 1/16) |
К1, К2, К3 / АА, ВВ, DD, EE, FF, HH |
|
65 (2 9/16) |
|||
|
80 (3 1/16) |
|||
|
103 (4 1/16) |
|||
|
180 (7 1/16) |
