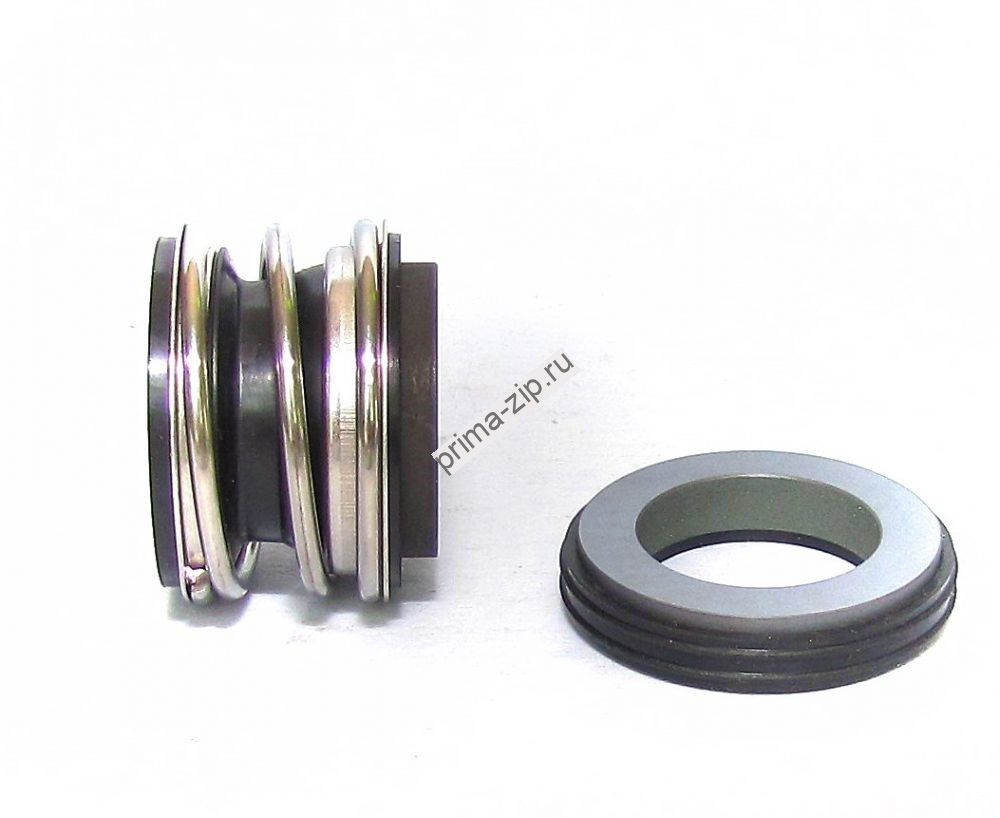

Торцевое уплотнение SNMG1-20мм
Описание Торцевое уплотнение SNMG1-20мм
Длина: MG1
Диаметр вала: 20 мм
Температура, °С: от -30 до +200
Давление, МПа: 1,2
Диаметр вала: 20 мм
Температура, °С: от -30 до +200
Давление, МПа: 1,2
| Варианты исполнения по длине | d1 | d3 | D1 | D2 | D3 | L1 | L2 |
L3
|
L4 | |||
| SNMG 1 | SNMG 12 | SNMG 13 | SNMG 20 | |||||||||
| 14,7 | 26 | 33,5 | 25,5 | 10 | 22 | 21 | 19,2 | 24,6 | 6,5 | 6,5 | 9 | 10 |
| 15,2 | 26 | 33,5 | 25,5 | 12 | 24,5 | 23 | 21,6 | 27,8 | 6,5 | 5,5 | 9 | 10 |
| 17,2 | 28,5 | 33,5 | 25,5 | 14 | 28 | 25 | 24,6 | 31 | 6,5 | 5,5 | 10,5 | 10 |
| 17,2 | 28,5 | 33,5 | 25,5 | 15 | 28 | 27 | 24,6 | 31 | 6,5 | 6,5 | 10,5 | 10 |
| 17,2 | 28,5 | 33,5 | 25,5 | 16 | 28 | 27 | 28 | 31 | 6,5 | 7,5 | 10,5 | 10 |
| 19,7 | 30,1 | 37,7 | 25,5 | 18 | 31,5 | 33 | 30 | 34,2 | 7,5 | 8 | 10,5 | 11,4 |
| 21,7 | 30,1 | 37,7 | 25,5 | 19 | 36,5 | 35 | 35 | 34,2 | 7,5 | 7,5 | 10,5 | 11,4 |
| 21,7 | 30,1 | 37,7 | 25,5 | 20 | 36,5 | 35 | 35 | 35,7 | 7,5 | 7,5 | 10,5 | 11,4 |
| 21,7 | 30,1 | 37,7 | 25,5 | 22 | 36,5 | 37 | 35 | 37,3 | 7,5 | 7,5 | 10,5 | 11,4 |
| 22,7 | 32,7 | 42,7 | 25,5 | 24 | 42 | 39 | 38 | 40,5 | 7,5 | 7,5 | 10,5 | 11,4 |
| 23,2 | 32,7 | 42,7 | 25,5 | 25 | 42 | 40 | 38 | 40,5 | 7,5 | 7,5 | 10,5 | 11,4 |
| 26,7 | 35,2 | 42,7 | 33,5 | 28 | 48,5 | 43 | 42 | 46,7 | 7,5 | 9 | 12 | 11,4 |
| 26,7 | 35,2 | 42,7 | 33,5 | 30 | 48,5 | 45 | 45 | 50,8 | 7,5 | 10,5 | 12 | 11,4 |
| 27,7 | 35,2 | 47,7 | 33,5 | 32 | 53 | 48 | 48 | 50,8 | 7,5 | 10,5 | 12 | 11,4 |
| 27,7 | 35,2 | 47,7 | 33,5 | 33 | 53 | 48 | 50 | 54 | 7,5 | 11 | 12 | 11,4 |
| 28,7 | 35,2 | 47,7 | 33,5 | 35 | 56,5 | 50 | 52 | 54 | 7,5 | 11 | 12 | 11,4 |
| 30,2 | 36,2 | 46,2 | 33,5 | 38 | 58,5 | 56 | 55 | 57,2 | 9 | 10,5 | 12 | 14 |
| 30,2 | 36,2 | 46,2 | 33,5 | 40 | 61,5 | 58 | 58 | 60,4 | 9 | 10,8 | 12 | 14 |
| 30,2 | 36,2 | 51,2 | 41,5 | 42 | 65 | 61 | 62 | 63,5 | 9 | 12 | 12 | 14 |
| 30,2 | 36,2 | 51,2 | 41,5 | 43 | 65 | 61 | 62 | 63,5 | 9 | 12 | 12 | 14 |
| 30,2 | 36,2 | 51,2 | 41,5 | 45 | 67,5 | 63 | 64 | 63,5 | 9 | 11,5 | 12 | 14 |
| 30,7 | 36,2 | 51,2 | 41,5 | 48 | 70 | 66 | 68,4 | 66,7 | 9 | 11,5 | 12 | 14 |
| 30,7 | 38,2 | 50,7 | 41,5 | 50 | 73,5 | 70 | 69,3 | 69,9 | 9,5 | 11,5 | 13,5 | 15 |
| 33,2 | 36,7 | 59,2 | 41,5 | 53 | 78 | 73 | 72,3 | 73,1 | 11 | 12,5 | 13,5 | 15 |
| 35,2 | 36,7 | 59,2 | 41,5 | 55 | 80,5 | 75 | 75,4 | 76,2 | 11 | 13,5 | 13,5 | 15 |
| 37,2 | 41,7 | 59,2 | 41,5 | 58 | 85 | 78 | 78,4 | 79,4 | 11 | 13,5 | 13,5 | 15 |
| 38,2 | 41,7 | 59,2 | 41,5 | 60 | 88 | 80 | 80,4 | 79,4 | 11 | 13,5 | 13,5 | 15 |
| 40,2 | 41,7 | 69,2 | 49,5 | 65 | 93 | 85 | 85,4 | 92,1 | 11 | 13 | 16 | 15 |
| 40,2 | 41,3 | 69 | 49,5 | 68 | 96 | 90 | 91,5 | 95,3 | 11,5 | 13,7 | 16 | 18 |
| 40,2 | 49 | 69 | 49,5 | 70 | 99 | 92 | 92 | 95,3 | 11,5 | 13 | 16 | 18 |
| 40,2 | 49 | 69 | 52,5 | 75 | 107 | 97 | 99 | 102 | 11,5 | 14 | 16 | 18 |
| 40,2 | 48,2 | 78,2 | 56,5 | 80 | 112 | 105 | 104 | 114 | 12 | 15 | 20 | 18,3 |
| 41,2 | 46,2 | 76,2 | 56,5 | 85 | 120 | 110 | 109 | 118 | 14 | 15 | 20 | 18,3 |
| 45,2 | 51,2 | 76,2 | 59,5 | 90 | 127 | 115 | 114 | 124 | 14 | 15 | 20 | 18,3 |
| 46,2 | 51,2 | 76,2 | 59,5 | 95 | 132 | 120 | 120,3 | 127 | 14 | 16 | 20 | 17,3 |
| 47,2 | 51,2 | 76,2 | 62,5 | 100 | 137 | 125 | 123,3 | 133 | 14 | 16 | 20 | 17,3 |
Торцевое уплотнение SNMG1-20мм
