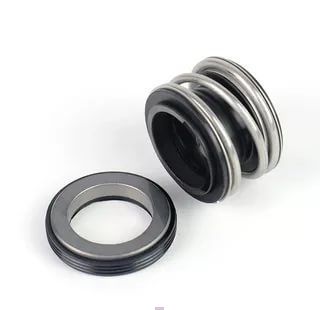

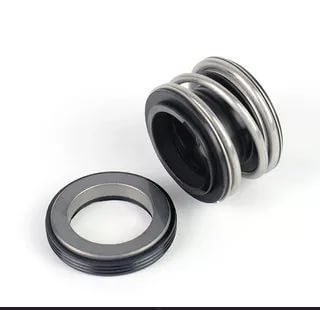

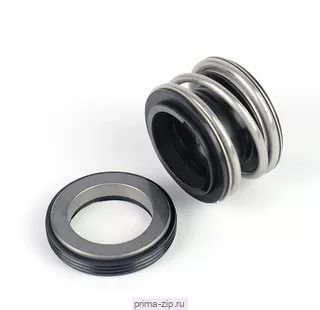

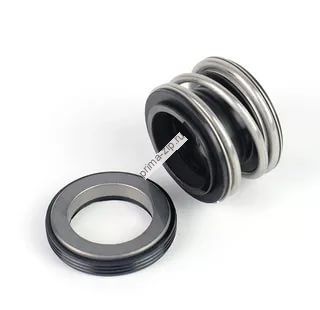

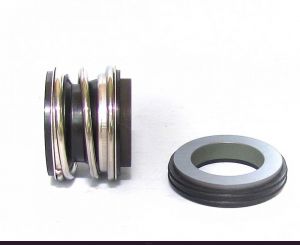

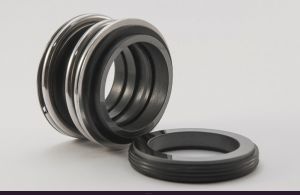

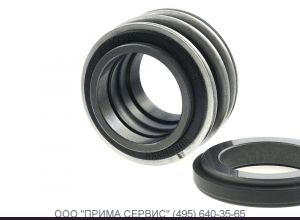

Торцевое уплотнение MG1-20 mm SIC/SIC/Viton G60
Описание Торцевое уплотнение MG1-20 mm SIC/SIC/Viton G60
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-8 | 8 | 21.0 | 21.0 | 14.0 | 6.0 | ||
| Уплотнение торцевое MG1-10 | 10 | 22.5 | 21.0 | 14.5 | 6.6 | 19.2 | 6.6 |
| Уплотнение торцевое MG1-12 | 12 | 25.0 | 23.0 | 15.0 | 6.6 | 21.6 | 5.6 |
| Уплотнение торцевое MG1-14 | 14 | 28.5 | 25.0 | 17.0 | 6.6 | 24.6 | 5.6 |
| Уплотнение торцевое MG1-15 | 15 | 28.5 | 27.0 | 17.0 | 6.6 | 24.6 | 6.6 |
| Уплотнение торцевое MG1-16 | 16 | 28.5 | 27.0 | 17.0 | 6.6 | 28.0 | 7.5 |
| Уплотнение торцевое MG1-18 | 18 | 32.0 | 33.0 | 19.5 | 7.5 | 30.0 | 8.0 |
| Уплотнение торцевое MG1-20 | 20 | 37.0 | 35.0 | 21.5 | 7.5 | 35.0 | 7.5 |
