Торцевое уплотнение MG13/20 G60 Q1Q1EGG/ SIC/SIC/EPDM
Описание Торцевое уплотнение MG13/20 G60 Q1Q1EGG/ SIC/SIC/EPDM
Торцевое уплотнение MG13/20 G60 Q1Q1EGG/ SIC/SIC/EPDM
| Диаметр вала: |
20 мм. |
|---|---|
| Длина: |
MG13 – Удлиненная |
| Тип седла: |
G60 |
| Материал сильфона: |
Этиленпропиленовая (EPDM) – вода, слабоагрессивные жидкости, -20…+150°C |
| Пара трения: |
Карбид кремния по карбиду кремния – Q1Q1 - SIC |
| Пара трения |
Карбид кремния по карбиду кремния -SIC |
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния SIC
2-неподвижное кольцо карбид кремния SIC
3-сильфон EPDM
4-пружина сталь 304
5-обойма сталь 304

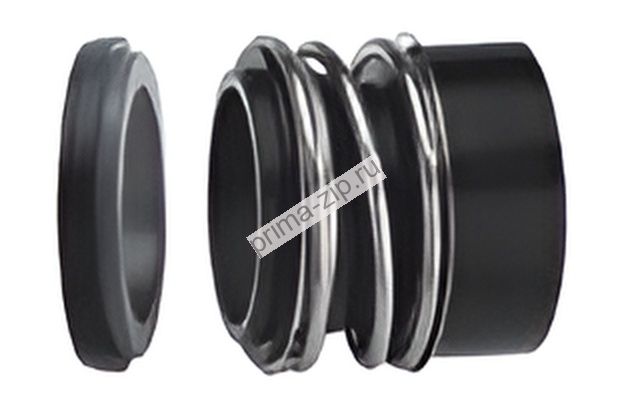

Торцевое уплотнение MG13/20 SIC/SIC/EPDM с неподвижным кольцом типа G60
3-сильфон EPDM
4-пружина сталь 304
5-обойма сталь 304
Торцевое уплотнение MG13/20 SIC/SIC/EPDM с неподвижным кольцом типа G60
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-20 | 20 | 37.0 | 35.0 | 37.5 | 7.5 | 35.0 | 7.5 |
Торцевое уплотнение MG13/20 G60 Q1Q1EGG/ SIC/SIC/EPDM
