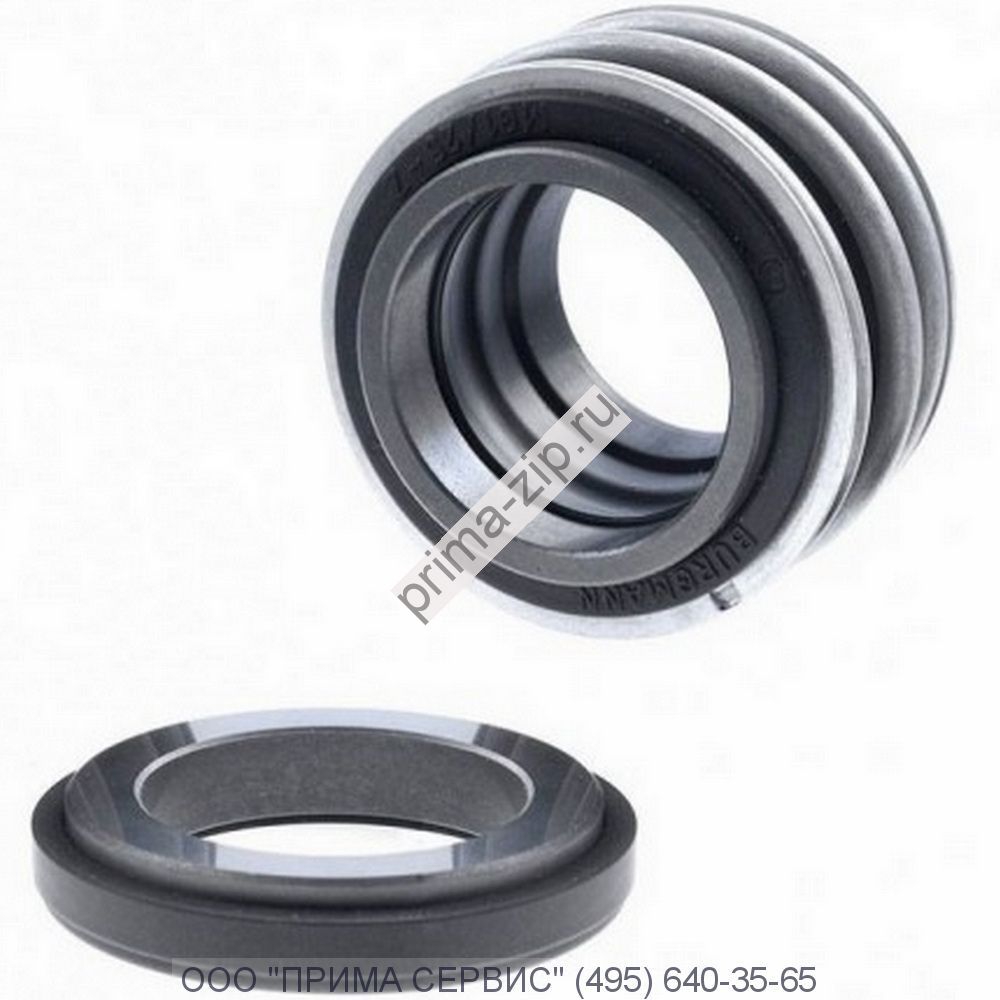

Торцевое уплотнение MG1-100 SIC/SIC/Viton G60
Описание Торцевое уплотнение MG1-100 SIC/SIC/Viton G60
- Длина: MG1
- Диаметр вала: 100 мм
- Температура, °С: от -30 до +200
- Гарантия: 12 месяцев
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо -карбид кремния
2-неподвижное кольцо- карбид кремния
3-сильфон - VITON
4-пружина -(сталь AISI 304, 316)
5-обойма -(сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон - VITON
4-пружина -(сталь AISI 304, 316)
5-обойма -(сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-100 | 100.0 | 137.0 | 125.0 | 47.0 | 14.0 | 123.3 | 15.8 |
