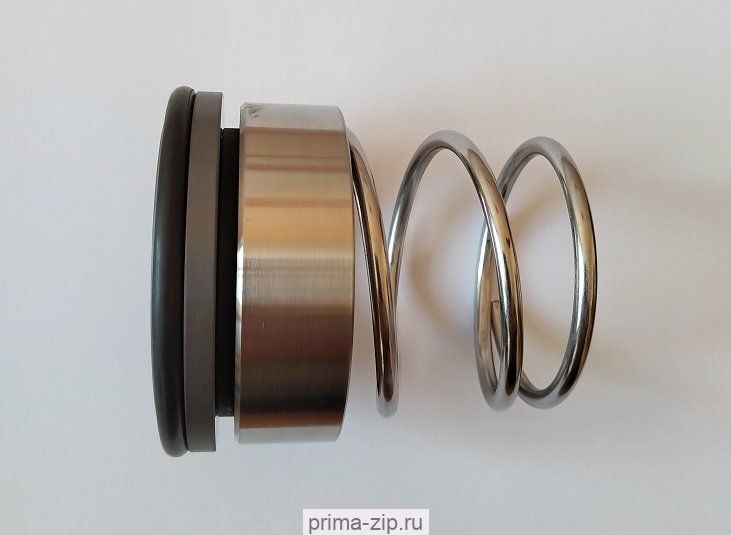

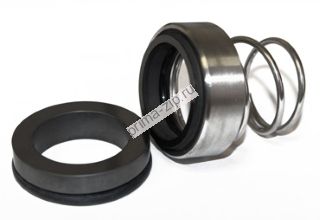

Торцевое уплотнение M3N/43 car/sic/viton G6

Торцевое уплотнение M3N/43 car/sic/viton G6
  • Цена сейчас: 10 986 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание Торцевое уплотнение M3N/43 car/sic/viton G6

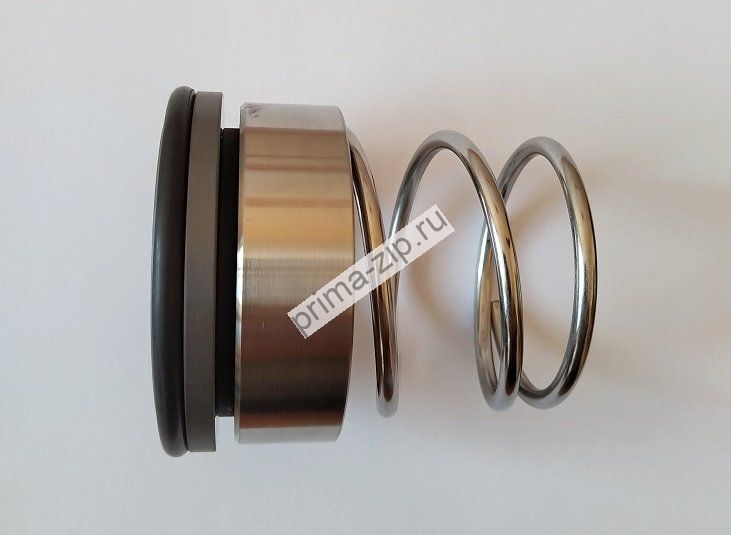

Торцевое уплотнение M3N

Рабочие условия
Температура -30 до 220 °C
Давление ≤ 1,20 Мпа
Скорость ≤ 20 м/с
Материалы Материал вращающегося кольца: CAR/SiC /TC /SUS;
Материал стационарного кольца: SiC / TC / CARBON;
Материал вторичного уплотнения: NBR / EPDM / VITON ;
Пружины и прочие запчасти: SS304 1.4301 /SS316 1.4404 (BURGMANN 1.4571) ;

s3



d1 d3     BT    G4     G9    G6
d2 L1 L2 d2 L1 L2 d2 d8 L1 L2 d2 L1 L2
8 18 17.1 20.5 5.5 19.2 18.9 ** ** ** ** ** ** **
10  19  18.1 20.5 5.5 19.2 22.1 6.6 21 3 25.5 10 21 22.1 6.6
11  20  20.6 23.5 5.5 ** ** ** ** ** ** ** ** ** **
12  21  20.6 23.5 5.5 21.6 21.1 5.6 23 26 10 23 22.6 6.6
13  22  23.1 28 ** ** **  ** **  ** ** ** **
14  23  23.1 28 24.6 21.1 5.6 25 26.5 10 25 23.1 6.6
15  24  26.9 29 24.6 24.1 6.6 ** **  ** ** ** **
16  26  26.9 30 28 25 7.5 27 28 10 27 24.6 6.6
17  26  26.9 30 ** ** ** ** **  ** ** ** **
18  29  30.9 32 30 26.5 8 33 31 11.5 33 27 7.5
19  31  30.9 33 35 27.5 7.5 ** **  ** ** ** **
20  31  30.9 33 35 27.5 7.5 35 33.5 11.5 35 29.5 7.5
22  33  35.4 33 35 29 7.5 37 33 11.5 37 29 7.5
23  36  35.4 35 ** ** ** ** **  ** ** ** **
24  35  35.4 35 38 30.5 7.5 39 35 11.5 39 31 7.5
25  36  38.2 35.5 8.5 38 32 7.5 40 38 11.5 40 34 7.5
26  39  38.2 35.5 8.5 40 32.5 8 ** **  ** ** ** **
28  40  43.3 38 42 33.5 9 43 38 11.5 43 34 7.5
30  43 43.3 39 45 35 10.5 45 38 11.5 45 34 7.5
32  46  43.3 39 48 38.5 10.5 48 40 11.5 48 36 7.5
33  47 53.5 50.5 11.5 ** ** ** ** **  ** ** ** **
34  48  53.5 50.5 11.5 ** ** ** ** **  ** ** ** **
35  49  53.5 50.5 11.5 52 39 11 50 40 11.5 50 36 7.5
36  50  53.5 50.5 11.5 ** ** ** ** **  ** ** ** **
38  53  60.5 50.5 11.5 55 41.3 10.3 56 47.5 14 56 42.5 9
40  56  60.5 50.5 11.5 58 44.8 10.8 58 50 14 58 45 9
42  59  60.5 50.5 11.5 62 47 12 ** **  ** ** ** **
43  59  60.5 52.5 11.5 62 47 12 61 52.5 14 61 47.5 9
44  60  65.5 52.5 11.5 ** ** ** ** **  ** ** ** **
45  61  65.5 52.5 11.5 64 48.1 11.6 63 53.5 14 63 48.5 9
48  64  65.5 52.5 11.5 68.4 53.6 11.6 66 60 14 66 55 9
50  66  72.5 56.5 11.5 69.3 54.6 11.6 70 60 15 70 54.5 9.5
53  69  ** ** ** ** ** ** 73 62 15 73 58 11
55  71  72.5 58.5 11.5 75.4 60.3 13.3 75 64 15 75 60 11
58  76  ** ** **  78.4 63.3 13.3 78 70 15 78 66 11
60  78  79.3 60.5 11.5 80.4 64.3 13.3 80 70 15 80 66 11
63  83  ** ** **  ** ** ** 83 70 15 83 66 11
65  84  84.5 62.5 11.5 85.4 65 13 85 70 15 85 66 11
68 88  ** ** **  91.5 66.7 13.7 90 73 18 90 66.3 11.3
70 90  89.5 62.5 11.5 92 67 13 92 75 18 92 68.3 11.3
75 98  94.5 68.5 11.5 99 69 14 97 80 18 97 73.3 11.3
80 100 99.5 70.5 11.5 104 73 15 105 4 80 18.2 105 73.8 12
Торцевое уплотнение M3N/43 car/sic/viton G6
