Торцевое уплотнение 113.040.441
Описание Торцевое уплотнение 113.040.441
Торцевые уплотнения BS BIA устанавливают взамен 113.040.441К
Торцевое уплотнение BS BIA
| Рабочие условия | |
| Температура | -40 до 150 °C |
| Давление | ≤ 0.8 Мпа |
| Скорость | ≤ 10 м/с |
| Материалы |
уплотнение Графит/Керамика/НИЦ/TC |
| d1 | d3 | d2 | L1 | L2 |
| 14 | 27 | 30 | 23.7 | 5 |
| 16 | 28.5 | 32 | 26 | 5 |
| 18 | 30.5 | 35 | 30 | 7.5 |
| 20 | 31.5 | 35 | 29 | 8 |
| 25 | 39 | 40 | 33.5 | 8 |
| 28 | 42 | 43 | 33.5 | 8 |
| 30 | 44 | 45 | 34.5 | 9 |
| 32 | 46 | 48 | 42.5 | 9 |
| 33 | 47 | 48 | 42.5 | 9 |
| 35 | 49 | 50 | 42.5 | 9 |
| 38 | 54 | 56 | 42.5 | 9 |
| 40 | 56 | 58 | 42.5 | 9 |
| 43 | 59 | 61 | 46 | 9.5 |
| 45 | 61 | 63 | 47.5 | 9.5 |
| 48 | 64 | 66 | 47.5 | 9.5 |
| 50 | 66 | 70 | 47.5 | 9.5 |
| 53 | 69 | 73 | 50.5 | 9.5 |
| 55 | 71 | 75 | 50.5 | 9.5 |
| 58 | 78 | 78 | 51.5 | 9.5 |
| 60 | 80 | 80 | 51.5 | 9.5 |
| 70 | 90 | 92 | 56 | 11 |
Торцевое уплотнение BS BIA

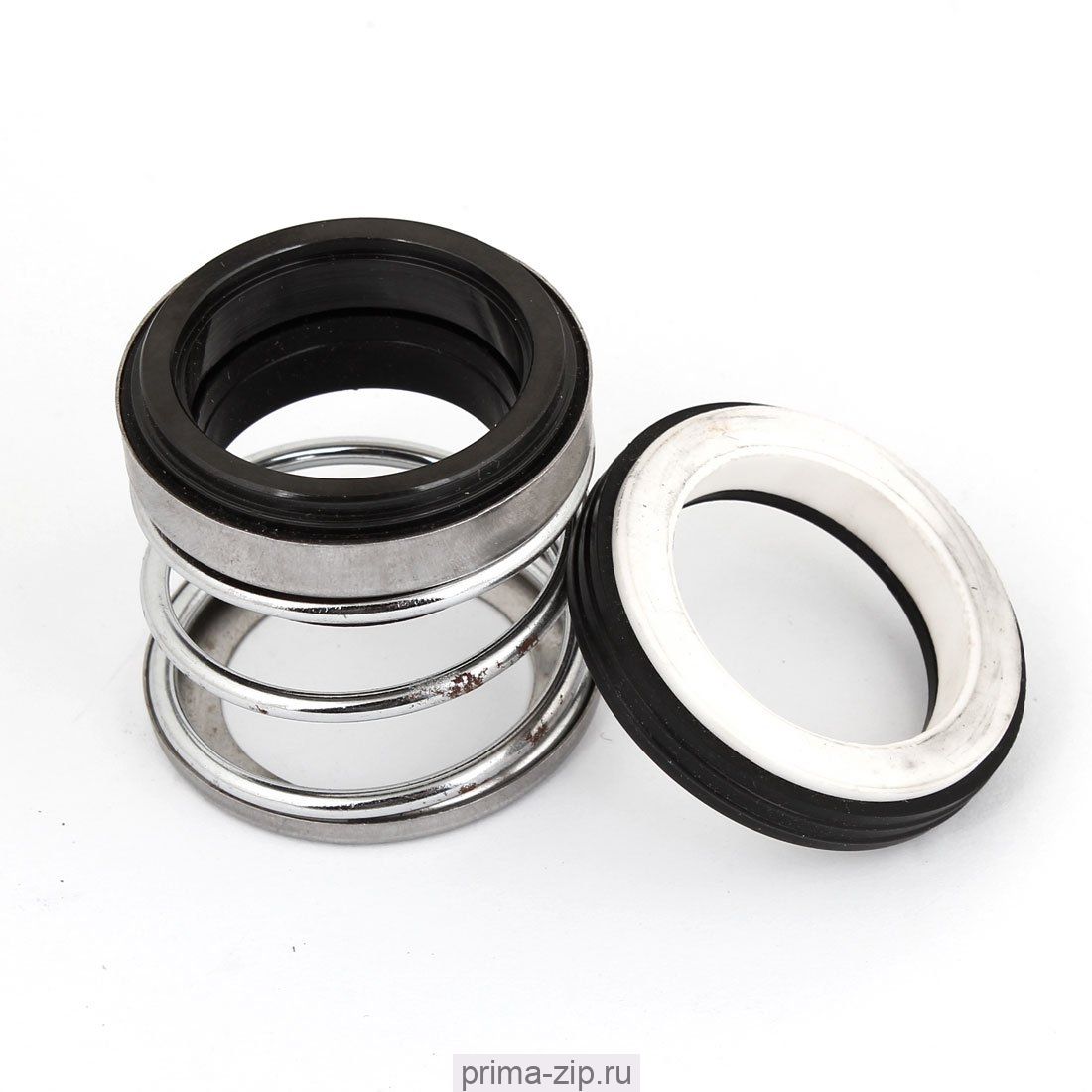

Торцевое уплотнение BS BIA с открытой пружиной
Диапазон температур: -40 до 150 °C
Диапазон давлений: до 0.8 МПа
Линейная скорость: до 10 м/с
Жидкости: вода, масло, слабые кислоты
Доступные диаметры: от 14 до 70 мм
Торцевое уплотнение 113.040.441
