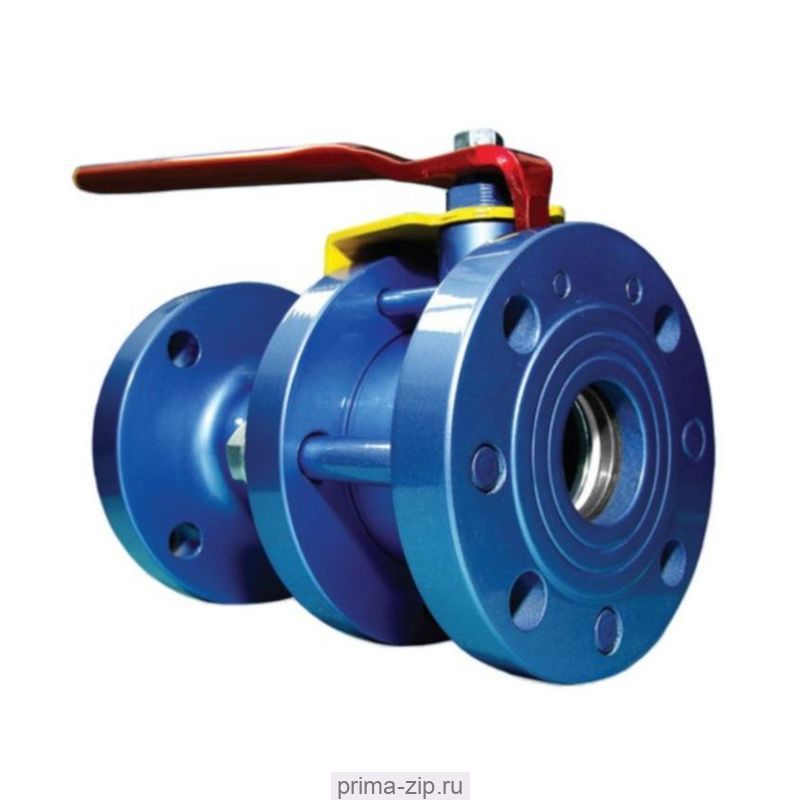

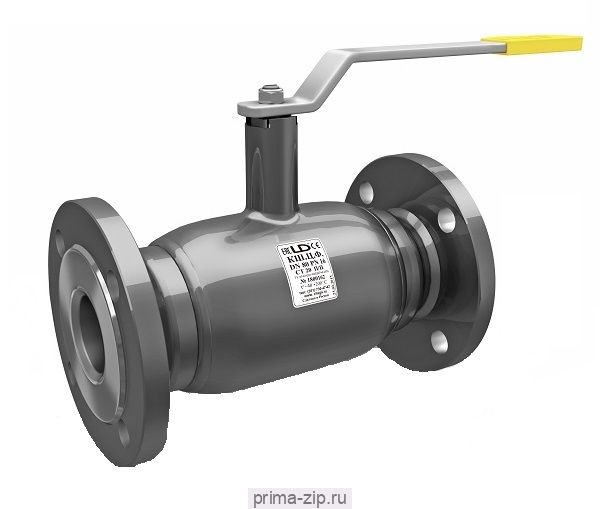

Шаровые краны КШФ (краны КШ.Ф)
Описание Шаровые краны КШФ (краны КШ.Ф)
Основные рабочие характеристики :
Рабочая среда - вода, пар, газ, нефтепродукты, горюче-смазочные материалы и другие жидкости без абразивных примесей
Температура рабочей среды - от -60 до +200 °С
Условное давление - до 40 атмосфер (4,0 МПа)
Герметичность затвора - класс "А" по ГОСТ 9544-2005
Материал корпуса - сталь 20, сталь 09Г2С, сталь 12Х18Н10Т
Присоединение к трубопроводу - фланцевое
Расчетный срок службы кранов составляет 25 лет или 7000 циклов.
Стальные шаровые краны КШФ подразделяются на стандартнопроходные (проходной диаметр меньше диаметра условного) и на полнопроходные (проходной диаметр равен условному).
Кран КШФ стандартнопроходной

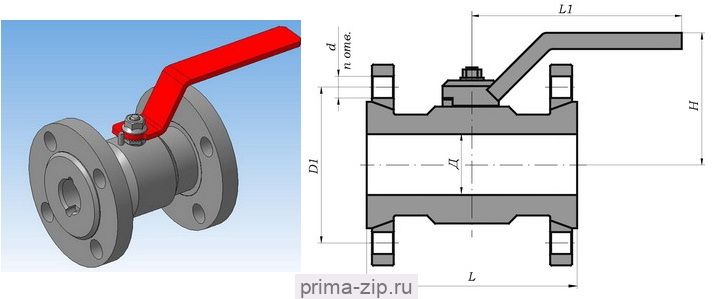

Технические характеристики
|
|
Диаметр |
Проходной |
Давление |
|
Диаметр |
Диаметр |
Масса, |
|
КШ.Ф.015.40 |
15 |
15 |
40 |
120 |
65 |
95 |
1,8 |
|
КШ.Ф.020.40 |
20 |
15 |
40 |
120 |
75 |
105 |
2,2 |
|
КШ.Ф.025.40 |
25 |
25 |
40 |
140 |
85 |
115 |
2,7 |
|
КШ.Ф.032.40 |
32 |
25 |
40 |
140 |
100 |
135 |
3,7 |
|
КШ.Ф.040.40 |
40 |
32 |
40 |
165 |
110 |
145 |
4,6 |
|
КШ.Ф.050.40 |
50 |
40 |
40 |
180 |
125 |
160 |
6,0 |
|
КШ.Ф.065.16 |
65 |
50 |
16 |
200 |
145 |
180 |
8,4 |
|
КШ.Ф.065.25 |
65 |
50 |
25 |
200 |
145 |
180 |
8,4 |
|
КШ.Ф.080.16 |
80 |
65 |
16 |
210 |
160 |
195 |
11,2 |
|
КШ.Ф.080.25 |
80 |
65 |
25 |
210 |
160 |
195 |
12,0 |
|
КШ.Ф.100.16 |
100 |
75 |
16 |
230 |
180 |
215 |
15,0 |
|
КШ.Ф.100.25 |
100 |
75 |
25 |
230 |
190 |
230 |
15,0 |
|
КШ.Ф.125.16 |
125 |
100 |
16 |
320 |
210 |
243 |
27,7 |
|
КШ.Ф.125.25 |
125 |
100 |
25 |
320 |
220 |
270 |
31,2 |
|
КШ.Ф.150.16 |
150 |
125 |
16 |
380 |
240 |
280 |
36,0 |
|
КШ.Ф.150.25 |
150 |
125 |
25 |
380 |
250 |
300 |
41,0 |
|
КШ.Ф.200.16 |
200 |
150 |
16 |
450 |
295 |
335 |
56,0 |
|
КШ.Ф.200.25 |
200 |
150 |
25 |
450 |
310 |
360 |
60,0 |
|
КШ.Ф.П.200.16 |
200 |
180 |
16 |
530 |
310 |
360 |
69,0 |
|
КШ.Ф.П.200.25 |
200 |
180 |
25 |
530 |
310 |
360 |
72,6 |
|
КШ.Ф.250.16 |
250 |
180 |
16 |
530 |
335 |
405 |
83,0 |
|
КШ.Ф.250.25 |
250 |
180 |
25 |
530 |
370 |
425 |
87,5 |
|
КШ.Ф.300.16 |
300 |
250 |
16 |
750 |
410 |
460 |
155,0 |
Материалы деталей
|
Корпус, патрубки, |
Ст.20 |
|
|
Ду15-32: 20Х13 (AISI 420) |
|
Шток |
Ст. 20Х13 (AISI 420) |
|
Уплотнение шара : седло - |
фторсилоксан |
|
Уплотнение штока - |
фторсилоксан |

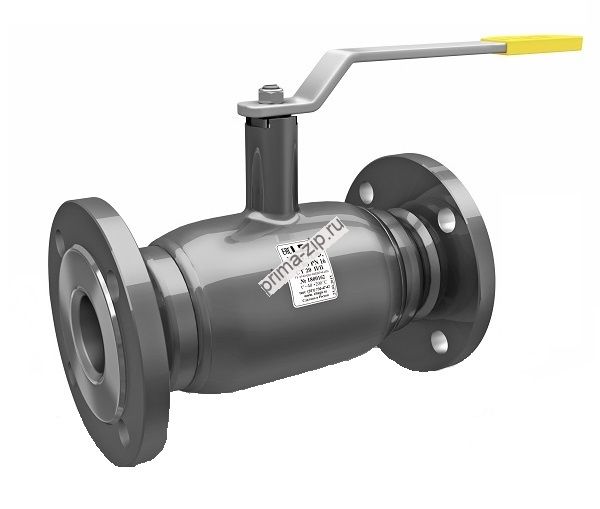

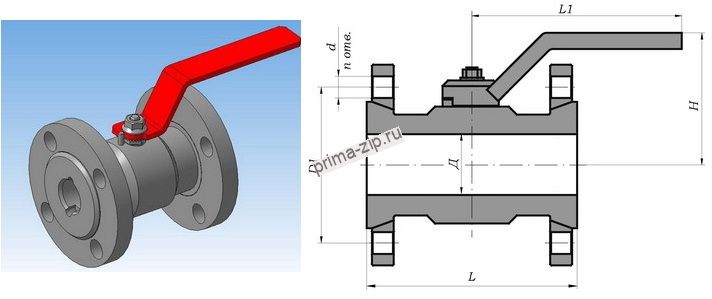

Кран КШФП полнопроходной
|
|
Диаметр |
Проходной |
Давление |
|
Диаметр |
Диаметр |
Масса, |
|
КШ.Ф.П.040.40 |
40 |
40 |
40 |
200 |
110 |
145 |
5,3 |
|
КШ.Ф.П.050.40 |
50 |
50 |
40 |
230 |
125 |
160 |
7,1 |
|
КШ.Ф.П.065.16 |
65 |
65 |
16 |
270 |
145 |
180 |
10,8 |
|
КШ.Ф.П.065.25 |
65 |
65 |
25 |
270 |
145 |
180 |
10,8 |
|
КШ.Ф.П.080.16 |
80 |
80 |
16 |
280 |
160 |
195 |
12,5 |
|
КШ.Ф.П.080.25 |
80 |
80 |
25 |
280 |
160 |
195 |
12,5 |
|
КШ.Ф.П.100.16 |
100 |
100 |
16 |
350 |
180 |
215 |
23,2 |
|
КШ.Ф.П.100.25 |
100 |
100 |
25 |
350 |
190 |
230 |
23,2 |
|
КШ.Ф.П.125.16 |
125 |
125 |
16 |
380 |
210 |
245 |
33,4 |
|
КШ.Ф.П.125.25 |
125 |
125 |
25 |
380 |
220 |
270 |
37,0 |
|
КШ.Ф.П.150.16 |
150 |
150 |
16 |
410 |
240 |
280 |
44,0 |
|
КШ.Ф.П.150.25 |
150 |
150 |
25 |
410 |
250 |
300 |
46,0 |
|
КШ.Ф.П.250.16 |
250 |
250 |
16 |
750 |
335 |
460 |
140,0 |
Материалы деталей
|
Корпус, патрубки, горловина |
Ст.20 |
|
|
|
|
Шток |
Ст. 20Х13 (AISI 420) |
|
Уплотнение шара : седло - |
фторсилоксан |
|
Уплотнение штока - |
фторсилоксан |
