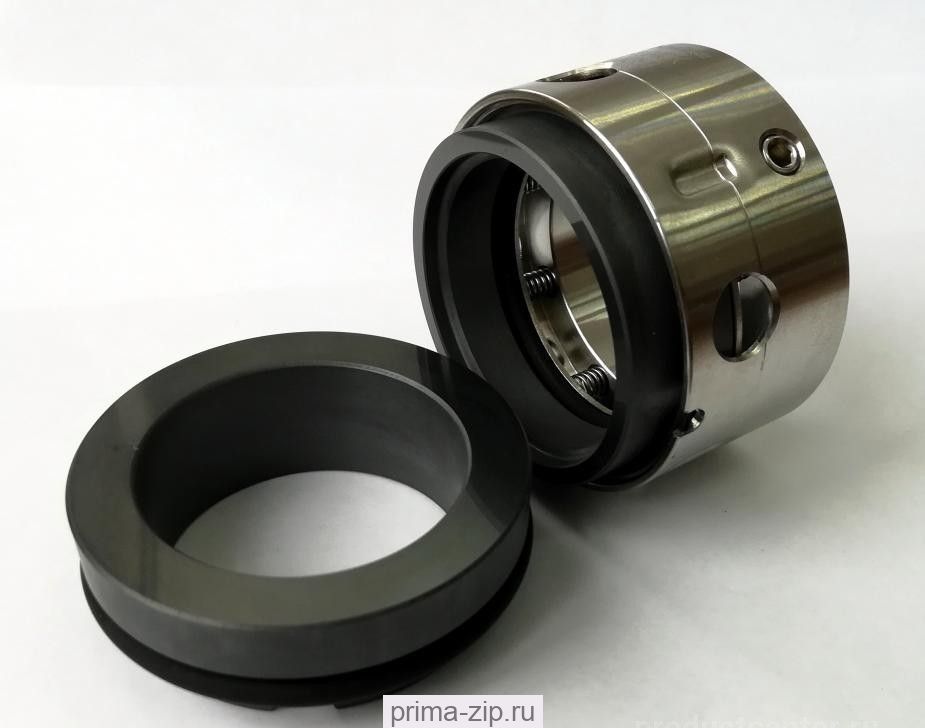

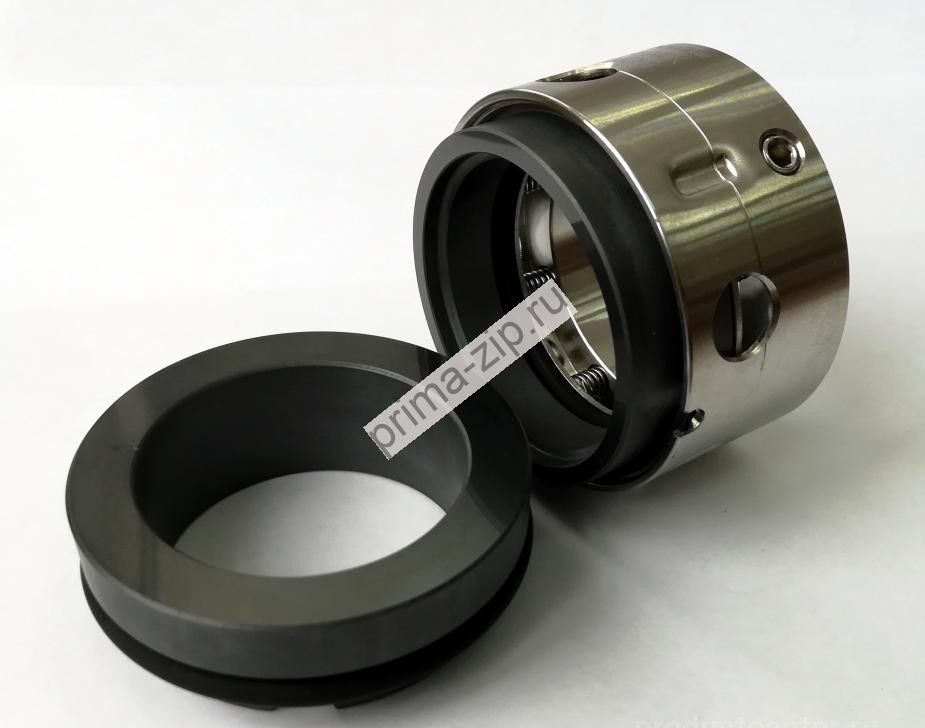

Механическое уплотнение М.1301.31
Описание Механическое уплотнение М.1301.31
Многопружинное уплотнение ГРАФЛЕКС - М.1301.31 с вторичным уплотнением из фторопласта.
Назначение:
для герметизациинасосов в агрессивных средах.
Особенности конструкции
- для гладких валов;
- гидравлически неразгруженное;
- не зависит от направления вращения;
- набор мелких пружин обеспечивает равномерность нагрузки на стык пары трения;
- компактная конструкция, монтаж уплотнения и регулировка осуществляются с помощью установочных винтов.
Материалы
Материалы пар трения:
- углеграфит, пропитанный синтетической смолой;
- углеграфит, пропитанный сурьмой;
- силицированный графит;
- карбид кремния;
- карбид вольфрама.
Материалы вторичных уплотнений:
- фторопласт
Материалы металлических частей уплотнения (пружины, кольца):
- сталь 12Х18Н10Т ГОСТ 5632-72;
- сталь 10Х17Н13М2Т ГОСТ 5632-72;
- сталь 06ХН28МДТ ГОСТ 5632-72;
- Hastelloy-C;
- титан.
Размеры
| d1, мм | d3, мм | d6, мм | d7, мм | d8, мм | L1, мм | L3, мм | L6, мм |
| 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 26.8 | 37.5 | 10.7 |
| 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 26.8 | 37.5 | 10.7 |
| 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 29.3 | 40.0 | 10.7 |
| 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 29.3 | 40.0 | 10.7 |
| 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 30.3 | 42.5 | 12.2 |
| 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 30.3 | 42.5 | 12.2 |
| 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 30.3 | 42.5 | 12.2 |
| 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | 30.3 | 42.5 | 12.2 |
| 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 30.3 | 42.5 | 12.2 |
| 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.0 | 45.0 | 13.0 |
| 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 31.0 | 45.0 | 14.0 |
| 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | 31.0 | 45.0 | 14.0 |
| 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 31.0 | 45.0 | 14.0 |
| 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 31.0 | 45.0 | 14.0 |
| 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 33.5 | 47.5 | 14.0 |
| 53.0 | 69.0 | 65.0 | 73.0 | 4.0 | 33.5 | 47.5 | 14.0 |
| 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 33.5 | 47.5 | 14.0 |
| 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 38.5 | 52.5 | 14.0 |
| 60.0 | 80.0 | 72.0 | 80.0 | 4.0 | 38.5 | 52.5 | 14.0 |
| 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | 38.5 | 52.5 | 14.0 |
| 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 38.5 | 52.5 | 14.0 |
| 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 36.1 | 52.5 | 16.4 |
| 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 43.6 | 60.0 | 16.4 |
| 75.0 | 99.0 | 88.0 | 97.0 | 4.0 | 43.6 | 60.0 | 16.4 |
| 80.0 | 104.0 | 95.0 | 105.0 | 4.0 | 43.9 | 60.0 | 16.1 |
| 85.0 | 109.0 | 100.0 | 110.0 | 4.0 | 43.9 | 60.0 | 16.1 |
| 90.0 | 114.0 | 105.0 | 115.0 | 4.0 | 46.9 | 65.0 | 18.1 |
| 95.0 | 119.0 | 110.0 | 120.0 | 4.0 | 46.9 | 65.0 | 18.1 |
| 100.0 | 124.0 | 115.0 | 125.0 | 4.0 | 46.9 | 65.0 | 18.1 |
Эксплуатационные характеристики
- Диаметр валов…………….…… от 20 до 100 мм
- Диаметр валов…………….…… более 100 мм по запросу
- Рабочая температура……… от -70 °С до +220 °С
- Рабочее давление………...... до 1,0 Мпа
- Частота вращения………...... до 3 000 об/мин
Область применения
- Пищевое насосное оборудование
- Целлюлозно-бумажная промышленность
- Нефтеперерабатывающая промышленность
- Химическая и нефтехимическая промышленности
