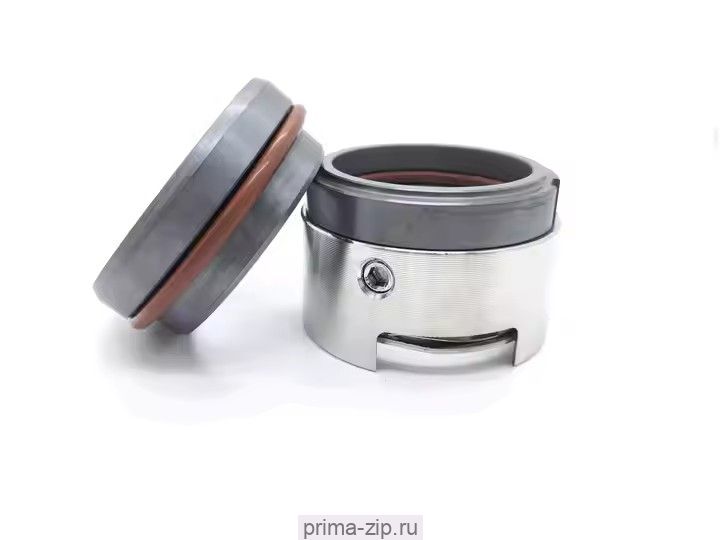

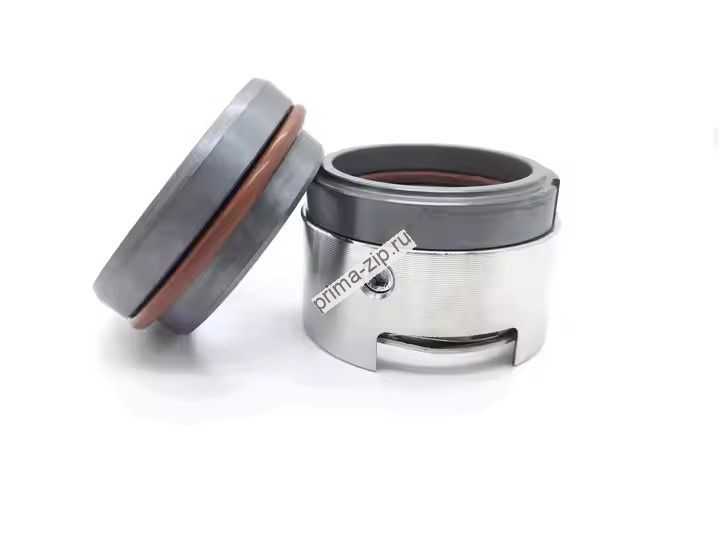

Торцевое уплотнение 153.71.040.821КК
Описание Торцевое уплотнение 153.71.040.821КК
Применяемые материалы
- Пары трения:
- графит, пропитанный смолой (R) - керамика (C)
- графит, пропитанный смолой (R) - карбид кремния (S)
- карбид кремния (S) - карбид кремния (S)
- графит, пропитанный смолой (R) - карбид вольфрама (W)
- карбид вольфрама (W) - карбид вольфрама (W)
- Материал вторичного уплотнения:
- фторопласт - PTFE (F4)
Установочные размеры торцового уплотнения (DIN 24960)
|
Наименование |
d, мм |
D, мм |
D1, мм |
L1, мм |
L2, мм |
|
153-14 |
14 |
24.3 |
25 |
12.0 |
23.0 |
|
153-16 |
16 |
26.3 |
27 |
12.0 |
23.0 |
|
153-18 |
18 |
32.3 |
33 |
13.5 |
24.0 |
|
153-20 |
20 |
34.3 |
35 |
13.5 |
24.0 |
|
153-22 |
22 |
36.3 |
37 |
13.5 |
24.0 |
|
153-24 |
24 |
38.3 |
39 |
13.0 |
27.0 |
|
153-25 |
25 |
39.3 |
40 |
13.0 |
27.0 |
|
153-28 |
28 |
42.3 |
43 |
12.5 |
30.0 |
|
153-30 |
30 |
44.3 |
45 |
12.0 |
30.5 |
|
153-32 |
32 |
46.3 |
48 |
12.0 |
30.5 |
|
153-33 |
33 |
47.3 |
48 |
12.0 |
30.5 |
|
153-35 |
35 |
49.3 |
50 |
12.0 |
30.5 |
|
153-38 |
38 |
54.3 |
56 |
13.0 |
32.0 |
|
153-40 |
40 |
56.3 |
58 |
13.0 |
32.0 |
|
153-43 |
43 |
59.3 |
61 |
13.0 |
32.0 |
|
153-45 |
45 |
61.3 |
63 |
13.0 |
32.0 |
|
153-48 |
48 |
64.3 |
66 |
13.0 |
32.0 |
|
153-50 |
50 |
66.3 |
70 |
13.5 |
34.0 |
|
153-53 |
53 |
69.3 |
73 |
13.5 |
34.0 |
|
153-55 |
55 |
71.3 |
75 |
13.5 |
34.0 |
|
153-58 |
58 |
78.3 |
78 |
13.5 |
39.0 |
|
153-60 |
60 |
80.3 |
80 |
13.5 |
39.0 |
|
153-63 |
63 |
83.3 |
83 |
13.5 |
39.0 |
|
153-65 |
65 |
85.3 |
85 |
13.5 |
39.0 |
|
153-68 |
68 |
88.3 |
90 |
13.5 |
39.0 |
|
153-70 |
70 |
90.3 |
92 |
14.5 |
45.5 |
|
153-75 |
75 |
95.3 |
97 |
14.5 |
45.5 |
|
153-80 |
80 |
104.3 |
105 |
15.0 |
45.0 |
|
153-85 |
85 |
109.3 |
110 |
15.0 |
45.0 |
|
153-90 |
90 |
114.3 |
115 |
15.0 |
50.0 |
|
153-95 |
95 |
119.3 |
120 |
15.0 |
50.0 |
|
153-100 |
100 |
124.3 |
125 |
15.0 |
50.0 |
