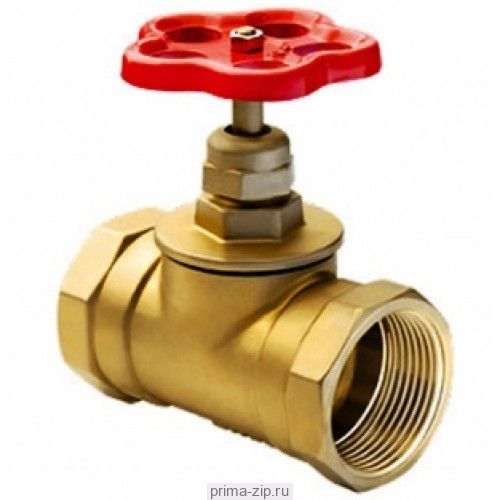

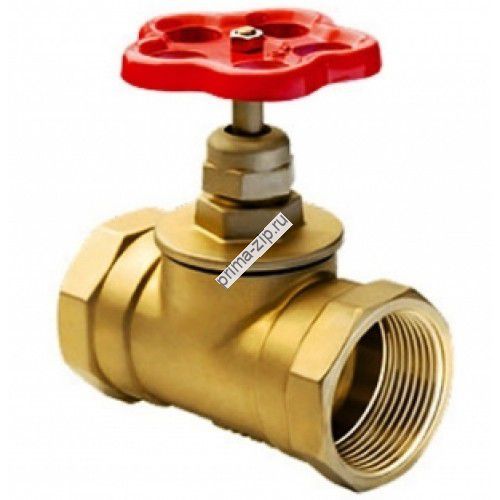

Вентиль (клапан) латунный муфтовый 15Б3р Ду50 Ру16
Описание Вентиль (клапан) латунный муфтовый 15Б3р Ду50 Ру16
предназначен для установки в качестве запорного
устройства на трубопроводы холодной воды и других жидкостей, неагрессивных к материалу корпуса и
уплотнений.
Условный проход, мм – 50;
Условное давление, кгс/см2 – 16;
Присоединение – муфтовое;
Управление – ручное;
Материал корпуса- латунь ЛЦ40СД
устройства на трубопроводы холодной воды и других жидкостей, неагрессивных к материалу корпуса и
уплотнений.
Условный проход, мм – 50;
Условное давление, кгс/см2 – 16;
Присоединение – муфтовое;
Управление – ручное;
Материал корпуса- латунь ЛЦ40СД
Вентиль (клапан) латунный муфтовый 15Б3р Ду50 Ру16
Основные технические данные и характеристики
|
№ |
параметры |
значение |
|
1 |
условное давление |
1.2Mpa |
|
2 |
макс давление |
1.6Mpa |
|
3 |
температура среды |
15б3р <110ºC |
|
15б1п <260ºC |
||
|
4 |
среда |
WOG (water, oil, gas) |
|
5 |
класс герметичности |
D |
|
6 |
отличительная окраска маховика |
15б3р синий цвет |
|
15б1п красный цвет |
Габаритные размеры
|
PN |
Dn (mm) |
L (mm) |
H (mm) |
G |
|
16 |
49,5 |
60 |
G1/2" |
|
|
58,5 |
59 |
G3/4" |
||
|
66 |
67,8 |
G1" |
||
|
76 |
87 |
G1 1/4" |
||
|
87,5 |
93,7 |
G 1 1/2" |
||
|
104 |
95,5 |
G2" |
Материалы основных деталей
|
№ |
Части |
материал |
|
|
1 |
корпус, крышка |
Латунь ЛЦ40Л |
|
|
2 |
прокладка |
15б3р |
резина |
|
15б1п |
Политетрафторэтилен |
||
|
3 |
шток |
Латунь ЛЦ40Л |
|
|
4 |
маховик |
сталь |
|
