Торцевое уплотнение К 80-50-200 (Катайский насосный завод )
Описание Торцевое уплотнение К 80-50-200 (Катайский насосный завод )

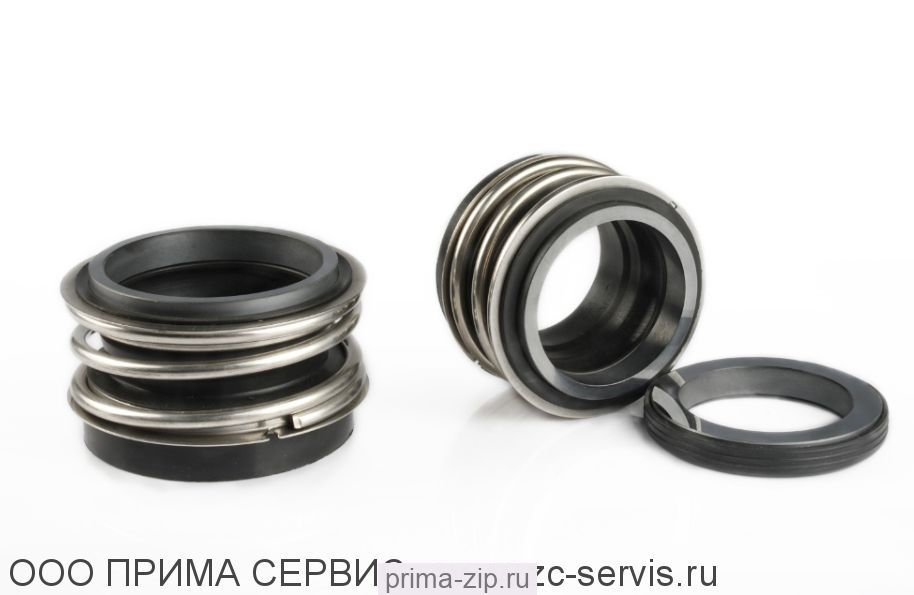

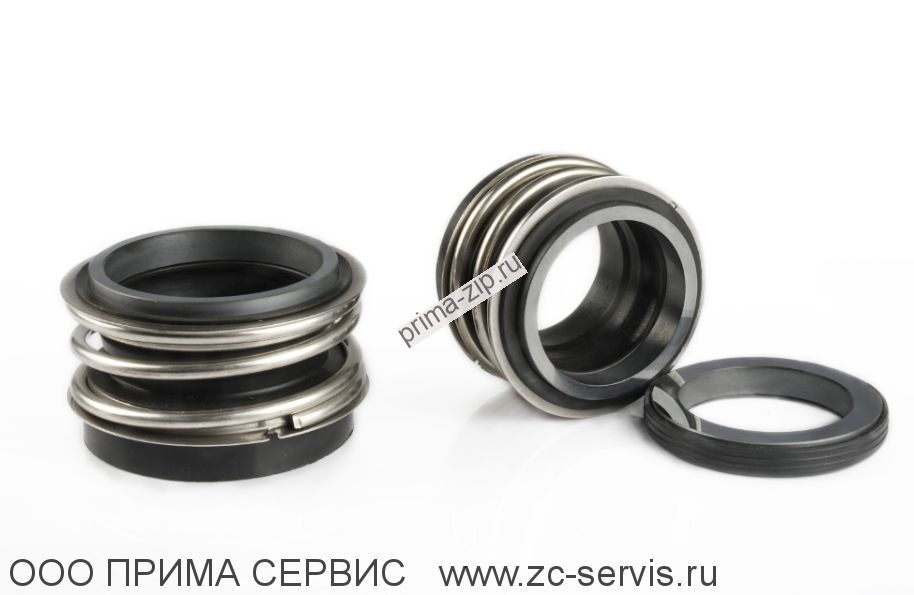

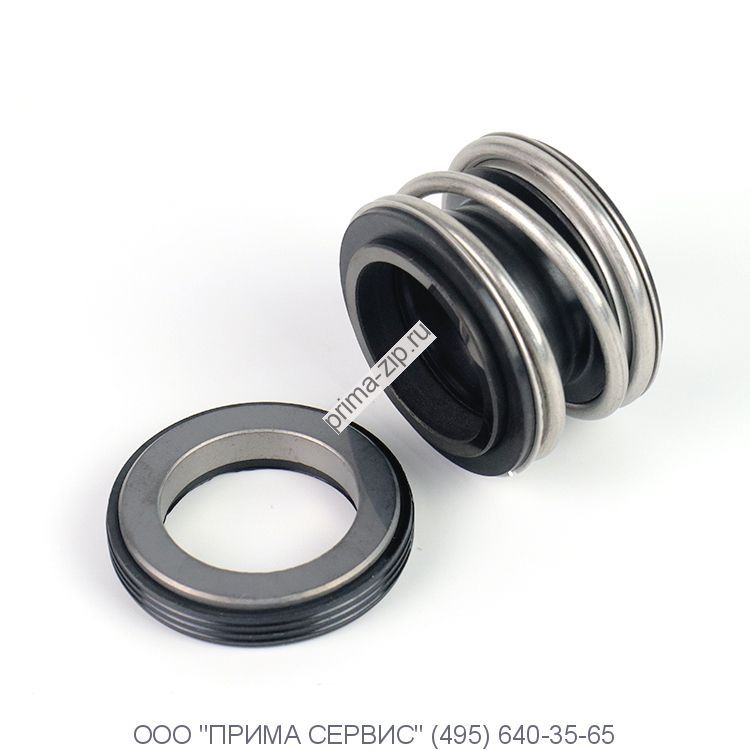

Торцевое уплотнение 212.N2.032.243/1KK
- одинарное уплотнение
- гидравлически неразгруженное
- вращающийся поджимной узел
- не зависит от направления вращения
- соответствует DIN 24960, EN 12756
- взаимозаменяемо с уплотнениями Унихимтек, Графлекс
Марка 212.N2.XXX.243/1MK
Назначение
Одинарные торцовые уплотнения марок 112 и 212 предназначены для герметизации валов насосов, перекачивающих питьевую и техническую воду, а также слабые химикаты, не воздействующие на резиновые детали уплотнений. Наибольшее распространение торцовые уплотнения получили в коммунальном хозяйстве, обеспечивая снижение затрат на электроэнергию, делая помещения, где располагаются насосы – сухими, а насосные агрегаты – необслуживаемыми.
Уплотняемые жидкости
Вода, масло, слабые химикаты, слабые растворители, жидкости для холодильных установок и др. жидкости, обладающие сравнительно небольшим воздействием на детали из резины.
Оборудование
Центробежные насосы, компрессоры холодильных установок и др. оборудование с вращающимися валами.
Конструктивные особенности
- очень простая и компактная конструкция; устанавливается на гладком валу; применение сильфона очень эффективно при работе уплотнения на загрязненных жидкостях – нет опасности «зависания» поджимного узла; самокомпенсирующая система – допускает возможность погрешности в установке неподвижного кольца; упрощенный монтаж.
Давление
- 12 кгс/см2.
Температура
- от минус 20° до плюс 120(160)°С.
Диаметр валов
- 18-105 мм.
Исполнение по материалам
Металлические детали (в том числе пружины) – нержавеющая сталь марки К;
вторичное уплотнение – резина;
материалы пар трения – углеграфит с пропиткой, керамика.
