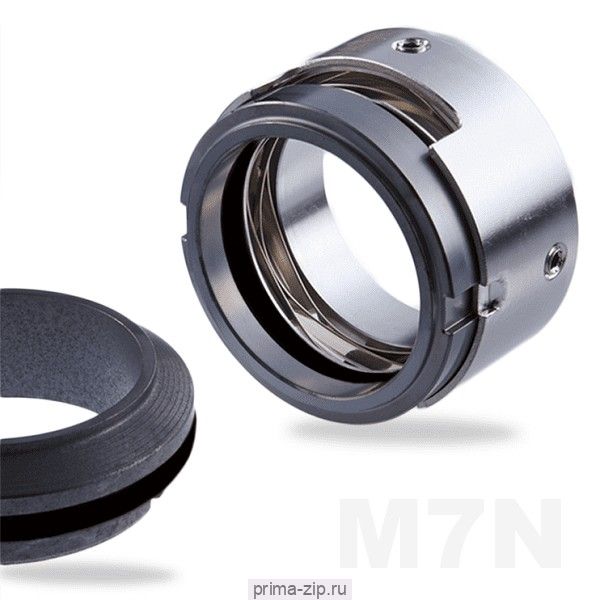

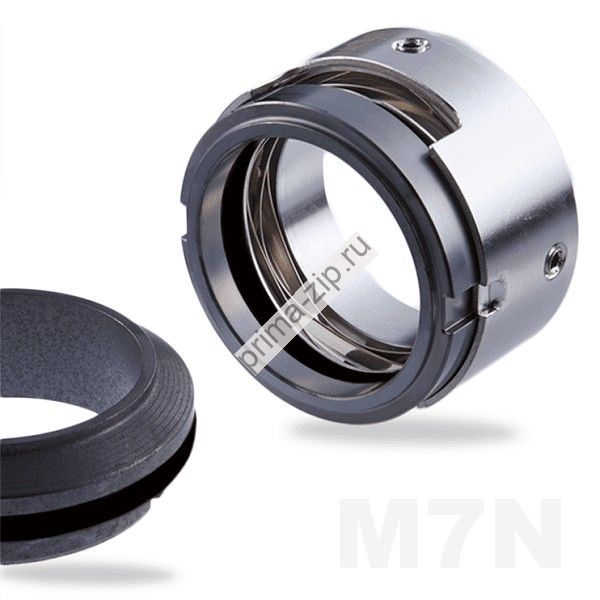

Торцевое уплотнение H7N/60 sic/sic/viton G16
Описание Торцевое уплотнение H7N/60 sic/sic/viton G16
- Диаметр вала: 60 мм
- Температура, °С: от -30 до + 220
- Давление, МПа: до 8
- Масса, кг: 0.1
- Конструкция: ступенчатое
- Диаметр вала: d1 = 14 ... 100 мм (О,55" ... 3,94")
- (Одинарная пружина: d1 = макс. 100 мм (3,94"))
- Давление: Р1 = 80 бар (1,160 PSI) для d1 = 14...100 мм,
Р1 = 16 бар (232 PSI) для d1 > 200 мм
- Температура: t = -50 °C ... +220 °с (-58 °F ... +428 °F)
- Скорость скольжения: vg = 20 м/с (66 фут/с)
- Осевое смещение: d1 до 22 мм: ±1,0 мм, d1 24 до 58 мм: ±1,5 мм, d1 от 60 мм: ±2,0 мм
Подвижное кольцо: карбид кремния (Q1, Q2), углеграфит с пропиткой сурьмой (А), оксид алюминия (V), спец. CrMo сплав (S)
Контркольцо G9: углеграфит с пропиткой сурьмой (А), углеграфит, пропит. синт. смолой (В), карбид кремния (Q1*, Q2*)
Вторичные уплотнения: EPDM (E), NBR(R), FKM (V), FFKM(K)
Пружины: сталь CrNiMo(G)
Металлические детали: сталь CrNiMo(G), дуплексная сталь (G1)
* Невозможна комбинация с подвижным кольцом из материала S
Торцевое уплотнение H7N, предназначено для ступенчатых валов. Одинарное уплотнение, разгруженное, с произвольным направлением вращения.
Эффективная организация складских запасов благодаря легко заменяемым парам трения
Широкий спектр применяемых материалов
Возможность самоочистки
Возможность установки на короткую длину вала(G16)
Рабочий диапазон
Диаметр вала: 14 … 100 мм (0,55" … 3,94")
(Одинарная пружина: d1 = макс. 100 мм (3,94"))
Давление:80 бар (1.160 PSI) для d1 = 14 … 100 мм,
25 бар (363 PSI) для d1 = 100 … 200 мм,
16 бар (232 PSI) для d1 >200 мм
Температура: –50 °C … +220 °C (–58 °F … +428 °F)
Скорость скольжения: 20 м/с (66 фут/с)
Осевое смещение:d1 до 22 мм: ±1,0 мм
d1 24 до 58 мм: ±1,5 мм
d1 от 60 мм: ±2,0 мм
Материалы
Подвижное кольцо: карбид кремния (Q1, Q2),углеграфит с пропиткой сурьмой (A),оксид алюминия (V), спец. литая сталь (S)
Седло G9: углеграфит с пропиткой сурьмой (A),углеграфит с пропиткой синтетической смолой (B), карбид кремния(Q1, Q2-несовместимы с подвижным кольцом из литой стали)
Вторичные уплотнения: EPDM (E), NBR (P), FKM (V),FFKM (K)
Пружины: сталь CrNiMo (G)
Металлические детали: сталь CrNiMo (G), дуплексная сталь (G1)
Рекомендованное применение
Перерабатывающая промышленность
Нефтегазовая отрасль
Химическая промышленность
Целлюлозно-бумажная промышленность
Пищевая промышленность
Возможность применения для горячей воды
Легкие углеводороды
Технологические насосы
