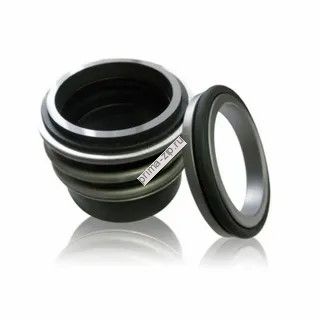

Торцевое уплотнение DAB NKP-G 65-200/190/A/BAQE/18.5/2
Описание Торцевое уплотнение DAB NKP-G 65-200/190/A/BAQE/18.5/2
Торцевое уплотнение 28 мм (артикул R00007001 (SHAFT SEAL D.28) для NKP-G 65-200/200/A/BAQE/22 /2, для NKP-G 65-200/190/A/BAQE/18.5/2
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с

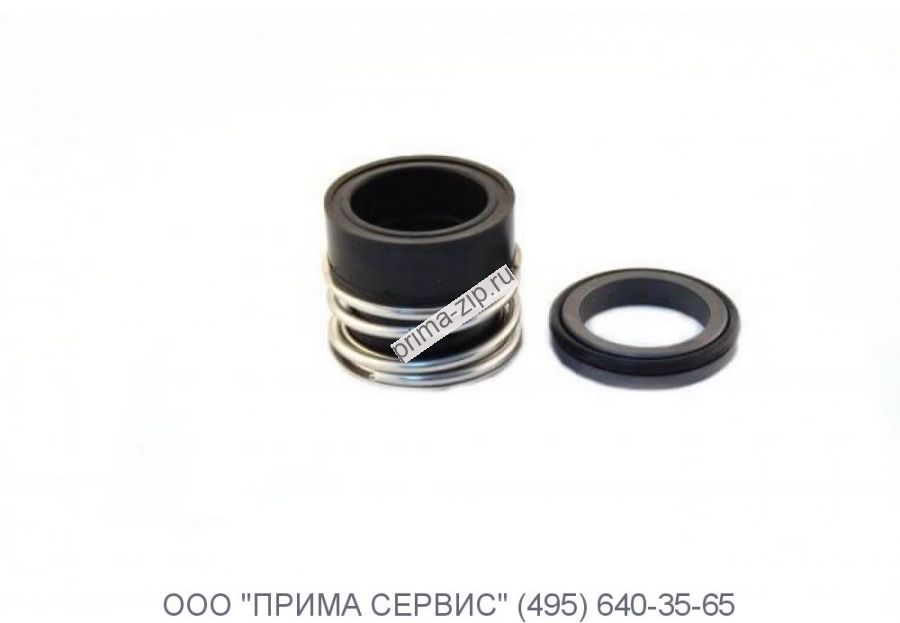

- Торцевое уплотнение MG13/28 G6, D.28 мм
- Страна происхождения - Польша
|
Применяется в насосах Grundfos,DAB, Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.
|
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-28 | 28 | 49.0 | 43.0 | 42.5 | 7.5 | 42.0 | 9.0 |
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
