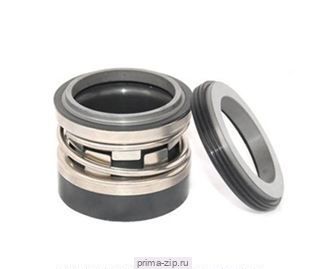

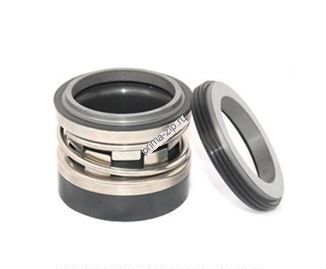

Торцевое уплотнение 20 mm T2100K/GR1S1/M
Описание Торцевое уплотнение 20 mm T2100K/GR1S1/M
Торцевые уплотнения этого типа рекомендуются для нейтральных и коррозионных сред, таких как вода, керосин, слабые кислоты (лимонная, уксусная, фосфорная и другие), растворители, слабые щёлочи, спирт, пиво, молоко, масла, майонез, кетчуп, сахарный сироп.
Технические характеристики:
- Диаметр вала: 10...100 мм (0,375’’...4’’)
- Давление: до 20 бар изб.
- (см. диаграмму пределов работы с учетом давления/скорости)
- Температура: -20°C...+150°C
- (в зависимости от материалов)
- Скорость: до 15 м/с
Применение:
в насосах: Ebara, Inoxpa, Lowara, Pedrollo, WILO, Grundfos, Marina, Speroni, Saer, DAB, KSB, ОНЦ, СНЦ, ОНЦс, ОНЦв, ВВН, ВК, ВКс, НДв, НДС, Н1В, К, КМ, КМЛ, КМШ, СЦЛ, СВН, СДМ,, ОНЛ, НМШ, ВКс, А1 3В, А1 2ВВ, РПА, ОРА, НР, Ш, НМШ, СД, СМ, АХ, Х, ХМ, ХМс и д.р.
|
Таблица подбора уплотнений тип Т2100 |
||||||||
|
Код
|
d (вала) |
D1 |
D2 |
L1 (S-короткое) |
L1 (K-стандартное) |
L1 (+длинное) |
L2 (M) |
L3 (BS) |
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
|
|
0100 |
10 |
20 |
21 |
15 |
27,5 |
35 |
5 |
6,8 |
|
0120 |
12 |
22 |
23 |
15 |
26,5 |
34 |
6 |
6,8 |
|
0140 |
14 |
24 |
25 |
15 |
29 |
34 |
6 |
6,8 |
|
0150 |
15 |
25 |
26 |
15 |
29 |
34 |
6 |
6,8 |
|
0160 |
16 |
26 |
27 |
15 |
29 |
34 |
6 |
6,8 |
|
0180 |
18 |
32 |
33 |
20 |
31,5 |
39 |
6 |
7 |
|
0200 |
20 |
34 |
35 |
20 |
31,5 |
39 |
6 |
7 |
|
0220 |
22 |
36 |
37 |
20 |
31,5 |
39 |
6 |
7 |
|
0240 |
24 |
38 |
39 |
20 |
34 |
44 |
6 |
7 |
|
0250 |
25 |
39 |
40 |
20 |
34 |
44 |
6 |
7 |
|
0280 |
28 |
42 |
43 |
26 |
36,5 |
44 |
6 |
7 |
|
0300 |
30 |
44 |
45 |
26 |
35,5 |
43 |
7 |
8 |
|
0320 |
32 |
46 |
48 |
26 |
35,5 |
48 |
7 |
8 |
|
0330 |
33 |
47 |
48 |
26 |
35,5 |
48 |
7 |
8 |
|
0350 |
35 |
49 |
50 |
26 |
34,5 |
47 |
8 |
9 |
|
0380 |
38 |
54 |
56 |
30 |
37 |
47 |
8 |
9 |
|
0400 |
40 |
56 |
58 |
30 |
37 |
47 |
8 |
9 |
|
0430 |
43 |
59 |
61 |
30 |
37 |
52 |
8 |
9 |
|
0450 |
45 |
61 |
63 |
30 |
37 |
52 |
8 |
9 |
|
0480 |
48 |
64 |
66 |
30 |
35 |
50 |
10 |
11 |
|
0500 |
50 |
66 |
70 |
30 |
37,5 |
50 |
10 |
11 |
|
0530 |
53 |
69 |
73 |
30 |
37,5 |
60 |
10 |
11 |
|
0550 |
55 |
71 |
75 |
30 |
37,5 |
60 |
10 |
11 |
|
0580 |
58 |
78 |
78 |
33 |
42,5 |
60 |
10 |
10,7 |
|
0600 |
60 |
80 |
80 |
33 |
40,5 |
58 |
12 |
12,7 |
|
0630 |
63 |
83 |
83 |
33 |
40,5 |
58 |
12 |
12,7 |
|
0650 |
65 |
85 |
85 |
33 |
40,5 |
68 |
12 |
12,7 |
|
0680 |
68 |
88 |
90 |
33 |
40,5 |
68 |
12 |
12,7 |
|
0700 |
70 |
90 |
92 |
33 |
48 |
68 |
12 |
12,7 |
|
0750 |
75 |
99 |
97 |
40 |
48 |
68 |
12 |
12,7 |
|
0800 |
80 |
104 |
105 |
40 |
47,5 |
77,5 |
12,5 |
13,2 |
|
0850 |
85 |
109 |
110 |
40 |
47,5 |
77,5 |
12,5 |
13,2 |
|
0900 |
90 |
114 |
115 |
40 |
52,5 |
77,5 |
12,5 |
13,2 |
|
0950 |
95 |
119 |
120 |
40 |
52,5 |
77,5 |
12,5 |
13,2 |
|
1000 |
100 |
124 |
125 |
40 |
52,5 |
77,5 |
12,5 |
13,2 |
